Beiträge von Bastelmichi

AW: Hexacopter - von der Planung bishin zum 1. Flug

So endlich sind alle teile da....

Ich habe meinen Octo endlich zusammen... nur hab ich jetzt ein Problem.

Vor 2 Tagen habe ich die ersten Hüpfer mit ihm gemacht und es sah soweit auch ganz gut aus (klar das feintuning muss noch gemacht werden),
System vor 2 Tagen:
8x Turnigy Multistar 4225-610Kv 16Pole Multi-Rotor Outrunner
8x Turnigy Plush 30A Regler
Arduflyer 2.5 mit 2.9er Firmware
4s Akku mit 8000 mAh
2 Achsen Kameragimbal - aber ohne Kamera
da lief nich alles wunderbar

Heute wollte ich die ersten Luftaufnahmen mach mit dem Copter und dann die Enttäuschung. 1 Motor zuckt obwohl der copter noch "armed" ist, selbst nach dem "disarme" zockt er weiter ohne das ich Gas gebe.... hat jemand ne idee?

System heute:
8x Turnigy Multistar 4225-610Kv 16Pole Multi-Rotor Outrunner
8x Turnigy Plush 30A Regler
Arduflyer 2.5 mit 2.9er Firmware - und dann aktuallisiert auf 3.01
4s Akku mit 8000 mAh
2 Achsen Kameragimbal - mit shutter-Kabel für Kameraauslösung

selbst nach der Firmwareaktualliesierung is der fehler nicht behoben

2. Problem:
Ich habe mir ein Shutterkabel gebaut (ganz einfach als kurzschluss-schaltung) im trockenmodus (also kamera mit dem kabel bedient) funktioniert es einwandfrei. Kabel zusammenhalten und die Kamera fokussiert und knipst so lange bis ich die kabel wieder trenne. Top - so will ich das haben.
Wenn ich aber jetzt das Kabel anstecke an die Kamera... legt sie sofort los und hört nich mehr auf (quasi nen dauer kurzschluss).
wie zum teufel muss ick das kabel am board anklemmen das diese Funktion funktioniert?
Ich habe ausgang 7 genommen am Board und diese auch als Kamera Trigger eingestellt.... bloß datt bringts nich. die beiden Kabel habe ich 1x an masse und 1x an die signalleitung von Aux 7 dran gemacht.... oder is das verkehrt? O_o

Bitte helft mir. ick bin zu blöd das in gang zu bekommen

Liebe grüße
Micha

AW: Hexacopter - von der Planung bishin zum 1. Flug

Oh mann bin ich blöd!!!!!

Steige schon in meinen eigenen Aufzeichnungen nicht mehr durch

die 1,2 KG fürs Gimbal waren schon inkl. der Kamera

also habe ich 1,9 KG für Rahmen Elektronik und Props.... Das geht schon eher

AW: Hexacopter - von der Planung bishin zum 1. Flug

Ja das Scheiß gimbal is so schwer....
Den Rahmen + Elektronik + Luftschrauben werde ich glaube nicht mit 1,1Kg hinkommen :-/

AW: Hexacopter - von der Planung bishin zum 1. Flug

Ja ich werd natürlich versuchen unter 5 Kg zu bleiben.
Aber das wird leider schwierig.

Akku = 846g
Gimbal= 1134g
Kamera= 833g
Motoren = 688g
Regler = ca. 240g
Kabel = pauschal 150g

So da sind wir schonmal bei 3.891g
Ohne flugelektronik und ohne Rahmen und ohne luftschrauben
O_o

AW: Hexacopter - von der Planung bishin zum 1. Flug

Moin Jungs,

ick hab mal ein bissel mit dem eCalc mal rumexperimentiert.
so langsam steige ich da auch durch.

Ich hätte da trotzdem mal eine frage:
Bei diesem motor : http://www.hobbyking.com/hobby…Nerr8ar1LcCFWfItAod-DcAOQ
steht geschrieben das er 12"x3 bis 12"x6 Props benötigt...
Mit dem eCalc habe ich für mein Projekt mit diesem Motor 14x4,5 Propeller errechnet für die Efficienz....

Technische daten des Copters:
Motoren: 8x 4225-610kv
Batterie: Zippy 4s 8000mAh
Abfluggewicht vorraussichtlich zwischen 4000g - 5500g (Ich weis das wird nen Monster )

jetzt stellt sich bei mir nur noch die Frage welche Props..... Entweder der eCalc haut nicht hin oder die Angaben vom hersteller des Motors (im schlimmsten Fall stimmen beide angaben nicht )

Kann mir da einer Weiter helfen?

AW: Hexacopter - von der Planung bishin zum 1. Flug

Es gibt schon kranke Leute...
Das könnte ich sein XD

http://www.youtube.com/watch?feature=player_detailpage&v=l-00ExudUA4

Ich denke mal das es keineswegs effektiv ist vom Stromverbrauch her.... ABER DIE IDEE IS GEIL !!!

AW: Hexacopter - von der Planung bishin zum 1. Flug

Ja irgendwie zeichnet sich da langsam aber sicher ne Neigung dazu ab

AW: Hexacopter - von der Planung bishin zum 1. Flug

Hmm...OK
angesichts meiner nicht gerade "sanften" Abstürze... werde ich das wohl auch erstmal einführen

AW: Hexacopter - von der Planung bishin zum 1. Flug

Die anderen Flüge funktionierten ja prima...
Deswegen trau ich mir auch mehr.
Bloß diese Flüge sind zu langweilig um sie hier zu Posten.
Hab ja jetzt mittlerweile fast 3 stunden Filmmaterial zusammen, bloß halt die meisten bei mir im Garten. Und das will ja keiner sehen 😉

Ich habe mich jetzt entschlossen die Motoren (5x 2836/11 750 kv die noch über sind) zu verkaufen und mir komplett neue zu holen.
8x 3536/9 mit 910kv glaub ich.
Und dann in Ruhe den octocopter fertig machen.... Evtl noch 4x extra damit ich dann den quadrocopter und einen octocopter zum fliegen hab.
Regler hab ich ja nun mittlerweile 12x Turnigy plush 30A.

Mal sehen.... Ich werd erstmal 1-2 Wochen drüber nachdenken.

Und die Videos sollen ja nur veranschaulichen wie schnell man nix mehr machen kann... Und nur noch zuguckt wie datt dingensen runter klatscht ☺

AW: Hexacopter - von der Planung bishin zum 1. Flug

Doch 17 Kg Kommt schon hin... wenn man mal die ganze Kühlung und vor allem die AKKU-Menge betrachtet!!! 10x 6s Akkus wiegen schon ganz schön.

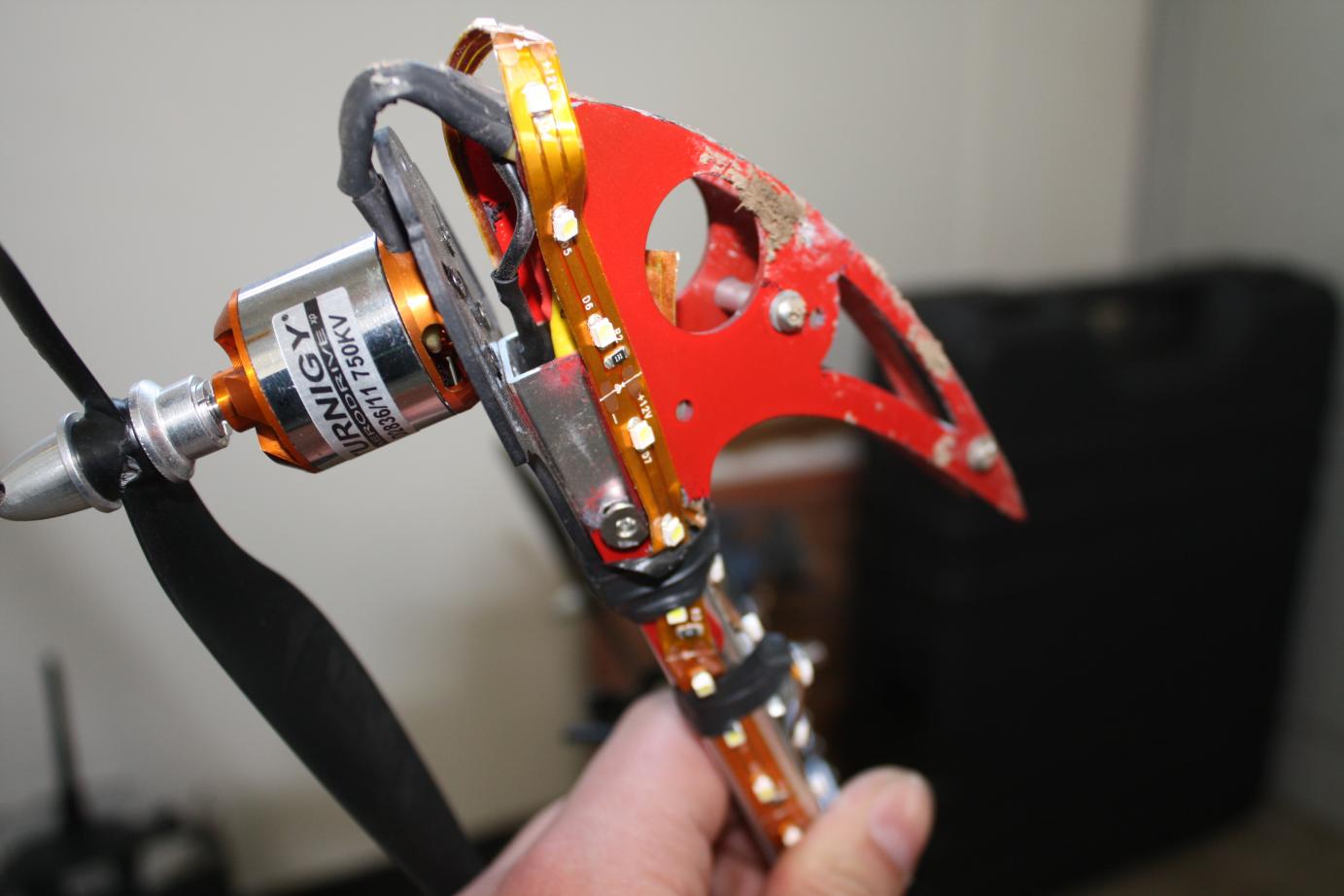

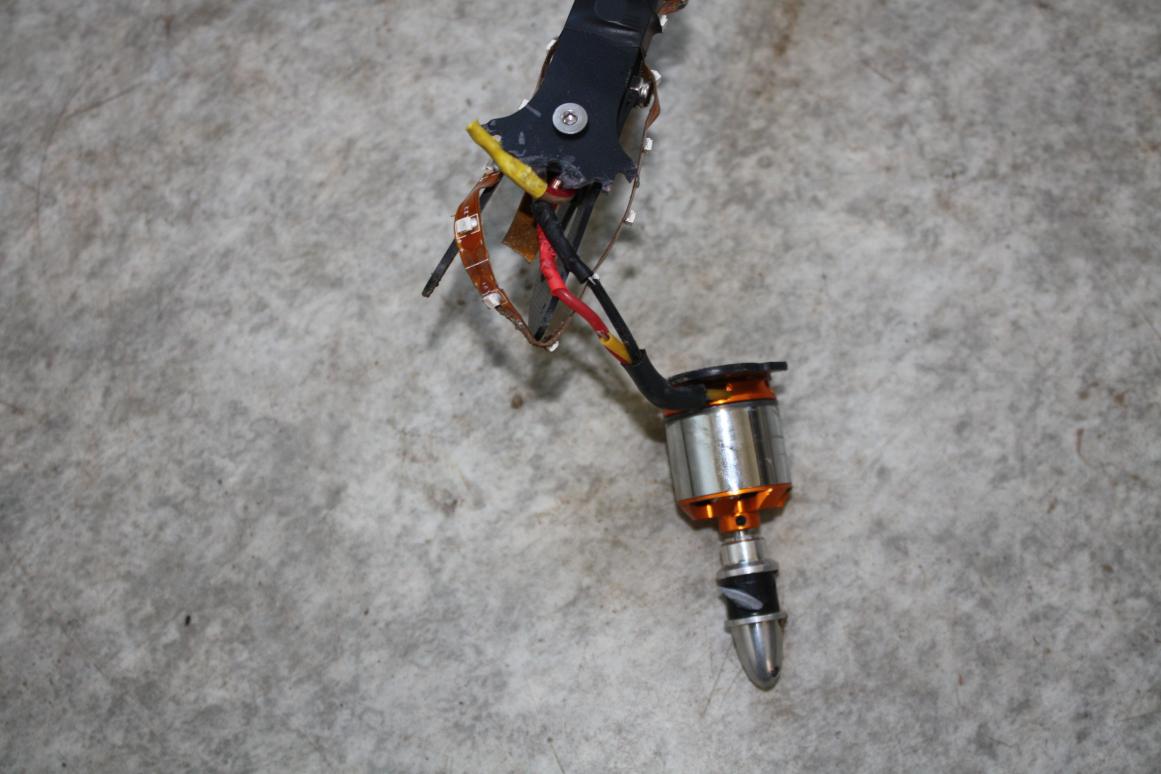

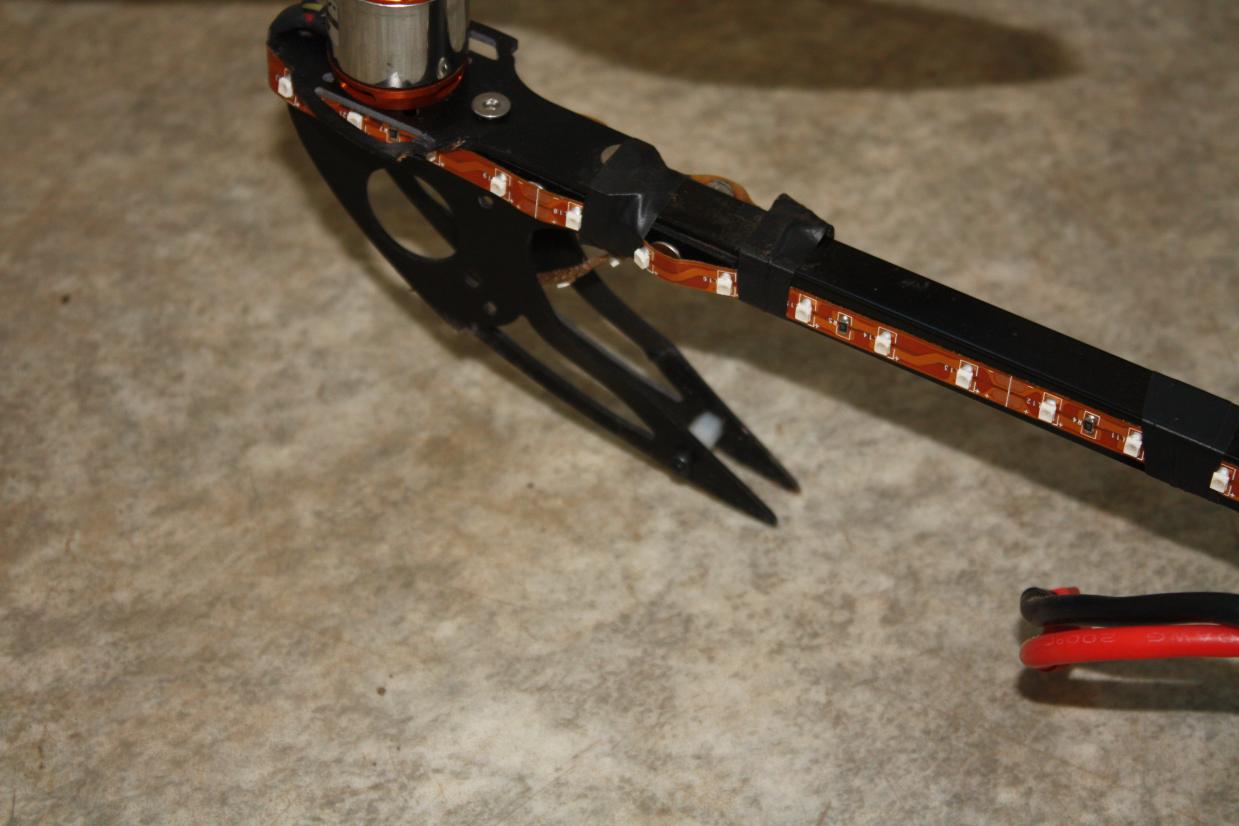

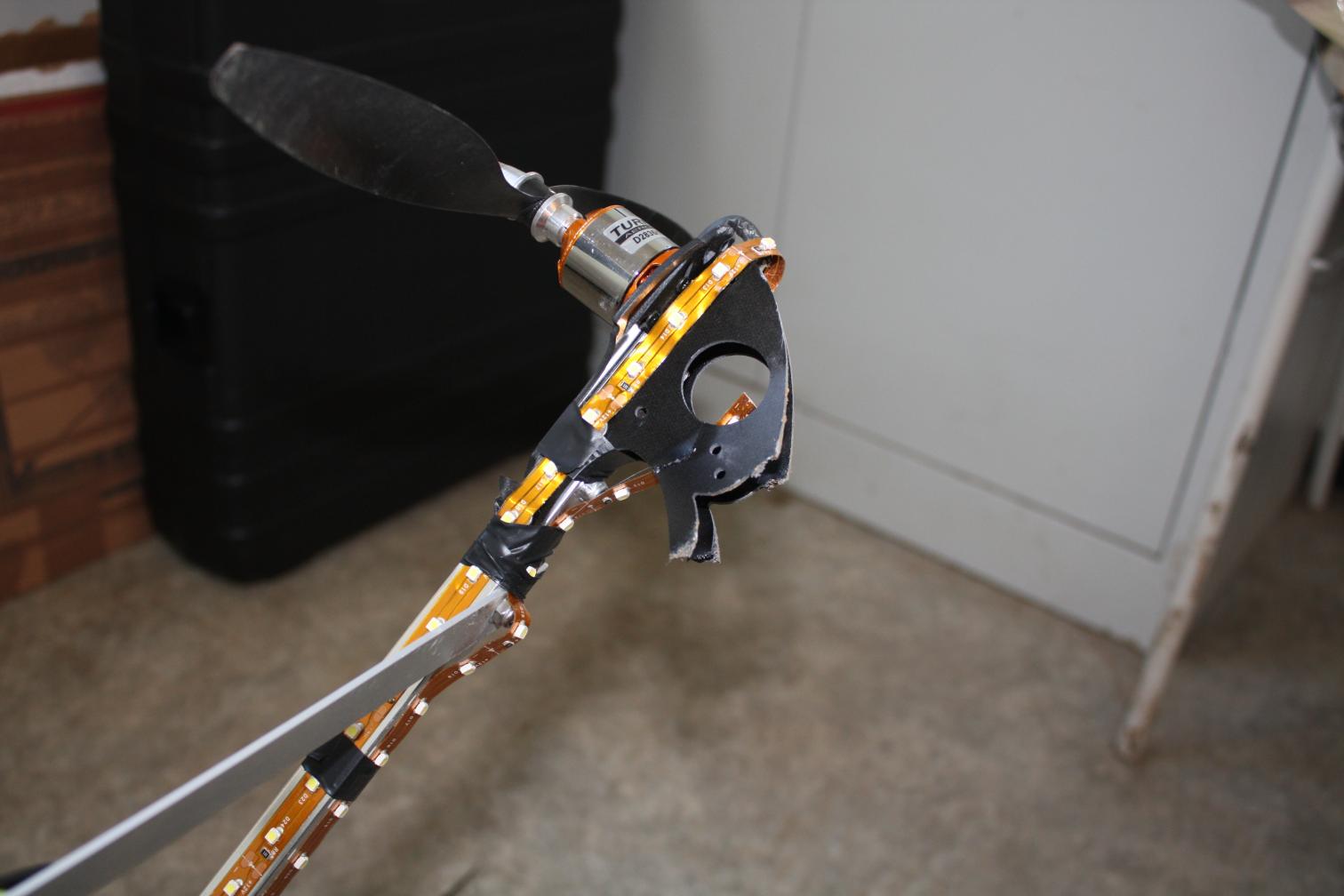

Ich habs mal wieder geschafft, meinen Copter zu schrotten:
[video=youtube_share;T-2yw9IqL0g]

Ich glaub ich gebs auf.....
immer diese Komplett zerstörungen...
Wenn das warten auf die Teile nicht immer so lange dauern würde

AW: Hexacopter - von der Planung bishin zum 1. Flug

So da meine Finanzen erstmal Stop sagen hab ich mir erstmal nur einen Quadrahmen besorgt damit ich erstmal wieder Fliegen kann.
An dem Rahmen ist eine Kamerahalterung schon mit angebaut und es wurden Gummipuffer mitgeliefert.
Leider sind mir genau DIESE Puffer zerrissen als ich diese anbauen wollte. Jetzt hab ich keine mehr.

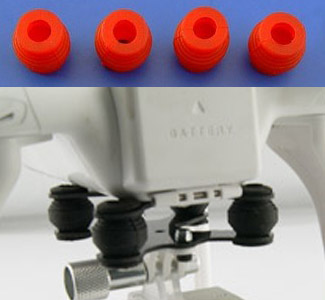

Weis einer von euch wo man solche:

Puffer einzeln bestellen kann? oder als 10er Pack oder so? Oder wie man die richtig nennt?... Hab mich schon bei Ebay usw kaputt gesucht... ich find die nich.... nur mit Gewinde und da weis ich nicht wie gut die sind?!?

Oder hat jemand ne Idee welche ich nehmen kann? Verwendung für Kamera und auch für das Board (Flight Controller)

Mit dem Hexa hat sich erstmal erledigt.
Ich bin Grad schon in der Planung eines Octos:

Der Rahmen ist schon fertig mit dem Abgebildeten Kamera-Gimbal.
Den Rest werde ich mir in "Raten" Kaufen... sprich jeden Monat 200€ investieren und dann müsste ich bis Ende Sommer alles zusammen haben.
Errechnetes Gesammt-Abfluggewicht mit Kamera akkus und allem drum und dran: 4730g

Aber mir gehts erstmal um die puffer damit ich ein vernünftiges Bild hab

AW: Hexacopter - von der Planung bishin zum 1. Flug

Hab da ma noch ne Frage...

Ich habe ja 6x 30A Turnigy Plush Speedcontoller. Kann ich die für den Multistar-Motor nehmen oder nich?

AW: Hexacopter - von der Planung bishin zum 1. Flug

Okay danke mal wieder für den Tip

AW: Hexacopter - von der Planung bishin zum 1. Flug

Hmm... okay...

Hatte gedacht.
Bloß wenn ich gucke bei Motoren die 1200g - 2000g Zug haben. Drehen diese alle ab 910KV und höher.
ich möchte gerne motoren Verbauen die mindestens 1200g Zug haben.
von Turnigy is da leider nicht das richtige dabei. Die 2836/11 750 KV die ich habe, vertragen nur 3S.
Habt Ihr noch nen tip welche Motoren ich verbauen könnte?

Habe heute meinen Quadro "gassi"-geflogen und dabei is mir nen Prop abgerissen .... ich könnt heulen.

Und Hier das Video dazu:

AW: Hexacopter - von der Planung bishin zum 1. Flug

Jo das is mir schon bewusst, aber ich möchte meine Nutzlast erhöhen und deswegen diese entscheidung

AW: Hexacopter - von der Planung bishin zum 1. Flug

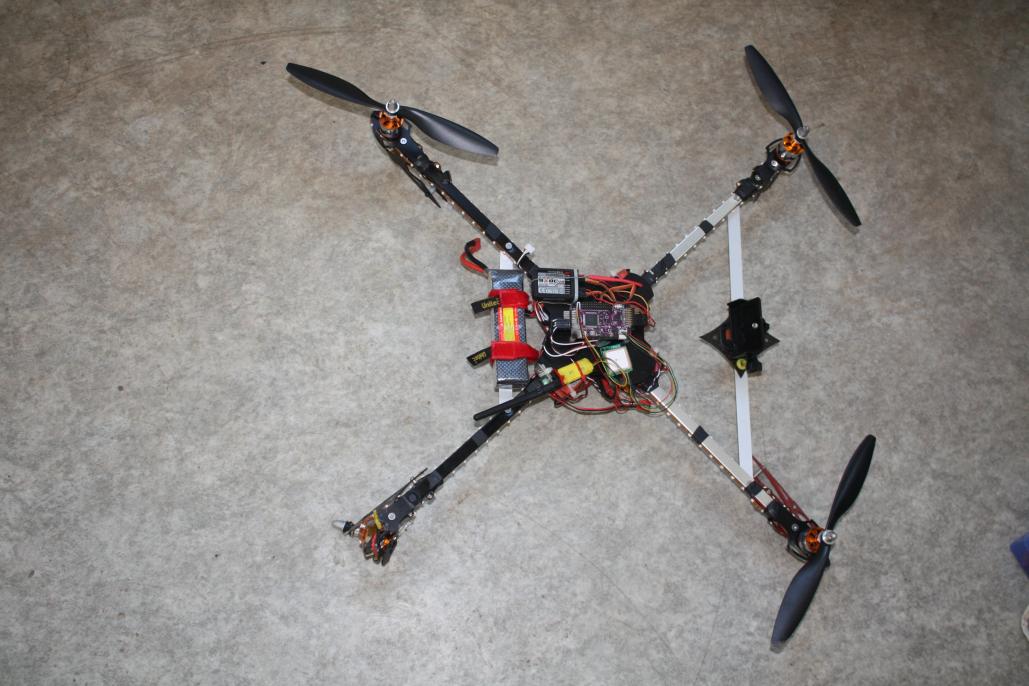

So da ich ja nun meinen Hexa geschrottet hatte, und ich nun trotzdem Fliegen will... Hab ich ja meinen Quadro mit dem X666er Rahmen wieder zusammen geschustert.

Ich habe gerade einen reinen Schebeflug gemacht um mal die SF Zeit zu ermitteln.

Rahmen: X666
Motoren: 4x Turnigy D2836/11 750 KV
Regler: 4x Turnigy Plush 30A
Board: ArduFlyer 2.5 mit GPS und Telemetrie (Softwareversion 2.9)
LiPo: 4200 mAh 3S (11,1V/290g)
Props: SF 1045 GF von Hobbyking

Abfluggewicht (inkl. LiPo und Kamera): 1750g
Schebeflugzeit: 10 minuten und 30 sekunden, und dann hat sich der LiPo-Warner gemeldet.

Nichts desto Trotz... werde ich mir wieder Teile bestellen für einen Hexa.
Mit folgenen änderungen:

Diesmal auf 4s (14,8V)
Motoren: 6x Turnigy D3536/6 1250 KV - max. 34A / 500 W - 102g - 1270g Last
Regler: 6x Turnigy Plush 40A
LiPo: 2x 5000 mAh 4s

LG Micha

AW: Hexacopter - von der Planung bishin zum 1. Flug

Jo
echt schwein gehabt
der Hexa mit U-Profil fliegt Richtig ruhig mit den original Einstellungen.
Hätte ich selbst nicht gedacht.

AW: Hexacopter - von der Planung bishin zum 1. Flug

ah okay ich tippe dann doch mal komplett ab.
übers Tablett macht sich das immer schlecht mit den Videos :-/

http://www.youtube.com/watch?v=Vkp_eWIAT5E&feature=youtu.be
http://m.youtube.com/watch?v=Vkp_eWlAT5E

jetzt muss es gehen !!! ansonsten muss ich es heute Abend nochmal neu verlinken.

Ach Fu..... ich habe Hintergrundmusik genommen die dann von Youtube gesperrt wurde.... ich mach's heut nochma neu

AW: Hexacopter - von der Planung bishin zum 1. Flug

so nun habsch ma das Video fertig gemacht.
Ja Braadert es war nur geschätzt... oh man bin ich schlecht. laut google Maps waren es ca.740m.
2 Flüge waren es: Maiden flight und der Absturz... beides zusammengeschnitten in dem Video hier...

http://www.youtube.com/#/watch?v=Vkp_eWlAT5E

AW: Hexacopter - von der Planung bishin zum 1. Flug

so nach fast einer Woche schmollen in Verbindung mit ärgern und "ich könnt mich in A.... treten.
habe ich mich nun überwunden meine Erfahrungen mit euch zu teilen.

Also den Hexa so wie ich Ihn dann hatte (mit den 2,6 Kg abfluggewicht) ist auf anhieb richtig geil geflogen. richtig ruhig sehr stabil (selbst bei mittelmäßigen bis starken Wind).
So genial das ich sehr schnell übermütig wurde und ihn sehr weit geflogen bin.

Nach ca. 1Km Entfernung wollte ich dann den RTL Modus ausprobieren und habe dann auch leichtsinnig wie ich war den Copter machen lassen.
Auf Grund der Entfernung habe ich nicht so schnell mitbekommen das er noch weiter weggeflogen ist statt zu mir zu kommen.
als ich es dann doch irgendwann bemerkt hatte (Kumpel schrie mich an) habe ich auf Stable-Mode zurück geschalten und wollte ihn zu mir holen.
Leider konnte ich nicht mehr sehen in welche Richtung er stand. und ruderte in ca 1,5 Km Entfernung in der Luft rum.
Irgendwann hatte ich dann herausgefunden wie er in der Luft steht und wollte ihn endlich wieder zu mir holen.
Das Problem war nur ... der Hexa war zu diesem Zeitpunkt schon 11min in der Luft.
Nach ca. 400m Rückweg war's dann vorbei und ich habe nur noch den kleinen Punkt am horizont abschmieren sehen. ab in die Hirschzucht!!!!!!

Ich schätzte es zu diesem Zeitpunkt auf ca. 800-1000 Meter Entfernung. Irrtum!!
Ich habe 6 Stunden gesucht!!!!

Video onboard kommt heut Abend.

Ende vom Lied Rahmen total verzogen, 1 Motor geschrotet sonst nix. (Glück im Unglück)

kurzer Hand habe ich dann meinen X666 wieder zusammen geschustert und mit erschrecken festgestellt was für ein Unterschied zwischen 6er und 4er ist.
Ich werde mit schnellstmöglich wieder nen Hexa bauen da diese sehr viel stabiler in der Luft liegen als nen Quad.
