Moin!
Hier mal der Versuch, ein kleines "How-To" zu erstellen...
Ich habe mir Gedanken darüber gemacht, wie man kostengünstig eine Unterbodenbeleuchtung selber bauen könnte.
Mehrere LED´s nebeneinander wären zwar eine Möglichkeit, aber die fiel raus, da ich eine durchgängige Lichtfläche und keine punktuelle Beleuchtung haben wollte (ich hoffe ihr wißt, was ich meine)...
Fertige Beleuchtungen gibt es zwar, aber wir bewegen uns hier ja im Modellbau... fertig kaufen kann ja jeder...!!!
Material- und Werkzeugliste:
- 6 LED´s incl. Vorwiderstände (eventuell 8, wenn man für vorne auch noch ein Röhrchen haben will...)
- Heißklebepistole incl. Klebemasse :wink:
- ausreichend Kabel
- Hohlrohr aus Plexiglas (ideal hierfür die klaren Verstellröhrchen von Jalousien)
- Lötkolben, Lötzinn
- ein bissl Schrumpfschlauch
- Spannungsversorgung (hier realisiert duch 4 x 1,5V Mignonbatterien in einer Halterung)
- kleine Säge (ideeller Weise ´ne Eisensäge)
Zuerst mal der Schaltplan für die LED´s:
Bastelanleitung:
Die Röhrchen werden mit der Säge auf die gewünschte Länge gekürzt. Nun jeweils zwei LED´s samt Vorwiderständen in Reihe so zusammengelöten, daß die Kabel lang genug sind, um diese von Rechts und Links in ein Röhrchen zu schieben. Dabei auf die richtige Polung der LED´s achten...
Vor dem einkleben der LED´s in die Röhrchen nicht vergessen, zwei Stückchen Schrumpfschlauch auf das Röhrchen zu schieben, da man die im Nachhinein nicht mehr darüber geschoben bekommt.
Nun werden die LED´s mit Heißkleber von rechts und links in das Röhrchen eingeklebt und anschließend wird der Schrumpfschlauch soweit über die LED-Anschlüsse geschoben, daß kein Kurzschluß (durch Feuchtigkeit von außen) mehr entstehen kann.
Einen Funktionstest würde ich spätestens an dieser Stelle empfehlen (besser noch vor dem Einkleben prüfen). Dafür die Kabel von den LED´s einfach mit der Stromversorgung verbinden (dabei Polung beachten!!!).
Nun erstmal alle drei Röhrchen fertig bauen und in die Karo kleben (eventuell auch ans Chassis).
Anschließend werden diese dann parallel mit der Spannungsquelle verbunden und fertig ist die Unterbodenbeleuchtung...
Nun die Spannungsquelle noch ordentlich in der Karo oder auf dem Chassis befestigen, Karo auf das Chassis stecken und sich freuen...

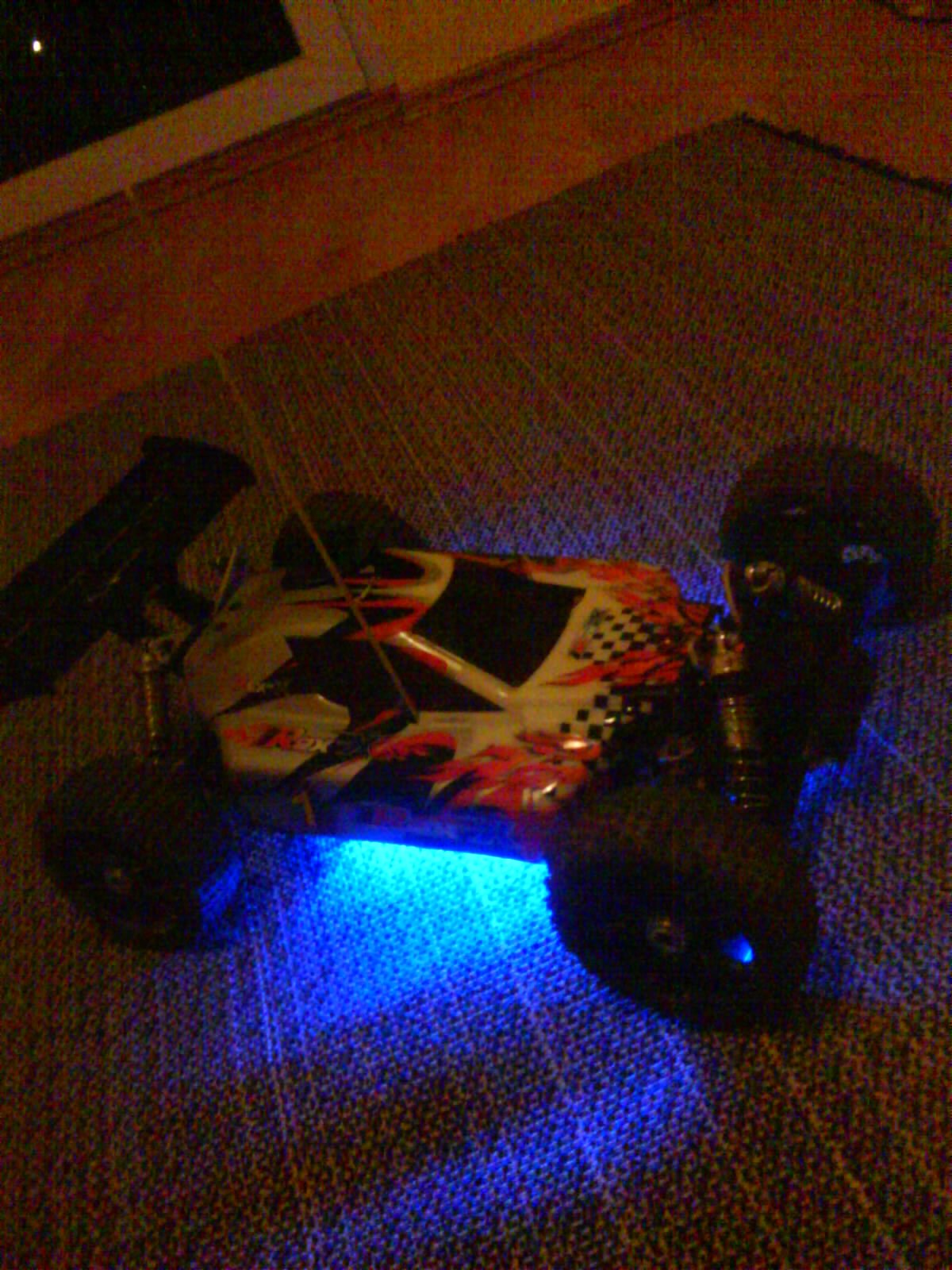

Hier noch eins mit nur einem Seitenröhrchen im Dunkeln:
Sorry für die schlechten Bilder, aber hatte nur mein Handy da...
Bei Fragen helfe ich natürlich gerne weiter...
MfG Ronny B.
