Meine Welt des FPV

Servus,

hier werde ich ab und an mal ein paar Updates zu meinem FPV Equipment preis geben.

Antennenmäßig habe ich mir da selbst was gebaut.

Nennen sich Cloverleaf (CL) und Skew Planar Wheel (SPW). Die CL ist für den Sender und die SPW ist für den Empfänger.

Nachgebaut habe ich sie nach diesen Anleitungen: RCEXPLORER

Als erstes hatte ich mir welche mit 1,5er Kupferdraht gebaut. Die Reichweite und Qualität der Übertragung hat enorm zugenommen. Hatte nur sehr wenig bis gar keine Störungen im Bild.

Da Antennen, je größer der Drahtdurchmesser ist, Breitbandiger bezüglich der Frequenz werden, habe ich noch welche aus 0,8er Draht gebaut. Getestet habe ich diese noch nicht, aber hier daheim Funktionieren sie schon mal

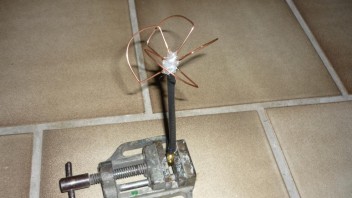

Auf den Bildern ist nur die Empfangsantenne abgebildet, die Senderantenne ist fast gleich, hat aber nur drei Schenkel.

Das die Antennen gerade auf der Brille nach oben stehen, habe ich Holzspiesse aus Oma´s Küche gemopst
Diese mit Isoband bzw Schrumpfschlauch an das Kabel befestigt und die Antenne steht gerade nach oben ab.

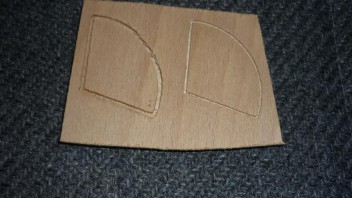

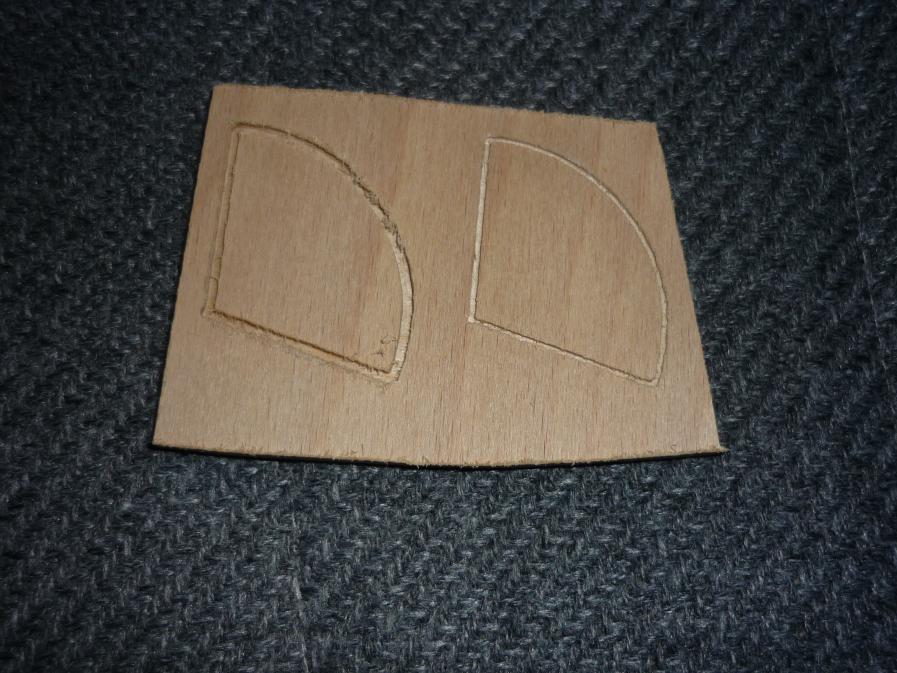

Achja, habe mir noch eine Schablone gefräst, um sauberer arbeiten zu können.

AW: Meine Welt des FPV

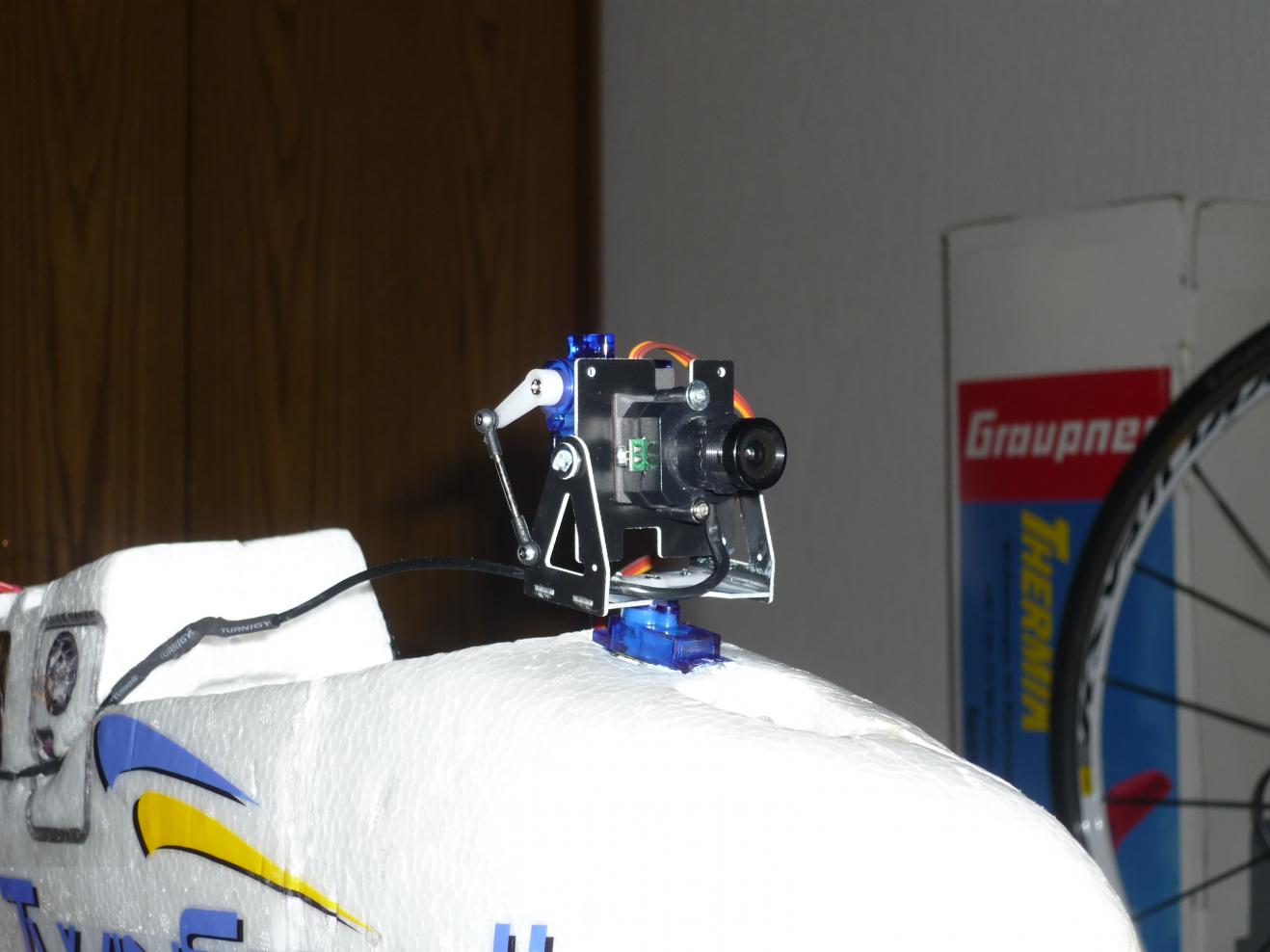

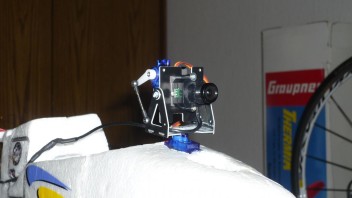

Als nächstes kam dann gestern noch eine PAN/TILT Mechanik auf den Vogel.

Die rechts/links Bewegung habe ich mit aufs Seitenruder, was aber sehr Wahrscheinlich noch geändert wird und die hoch/runter Funktion liegt auf einem Drehgeber.

Vielleicht kommt auch irgendwann nochmal ein Headtracker, um die Bewegung vom Kopf auf diese Mechanik zu leiten. Aber wie gesagt, irgendwann

AW: Meine Welt des FPV

Zitat von zuendy;187778

Ganz ehrlich?! Ich bin ein wenig neidisch. Ich muss auch mal wieder mehr um mein FPV Zeug kümmern, komme aber nich dazu. Naja, der Winter is lang - hoffe ich.

Ab nächste Woche werde ich auch wieder weniger Zeit haben, da gehn die Vorlesungen wieder los.

Meine Multicopter werden dadurch ein wenig Vernachlässigt. Aber Ziel ist ja den ganzen FPV Krempel an einen Copter zu zimmern. Aber da ich halt mit den Flugzeugen besser umgehen kann, werde ich mich erstmal an die Sicht am Flugzeug gewöhnen.

AW: Meine Welt des FPV

Leider nicht.
Kumpel, dem ich das alles abgekaufte, hatte sich damals nicht das Topmodell der Fatshark Reihe gekauft

Würde schon gehen. Nur ist, wie du schon richtig denkst, die Reichweite mit diesen Antennen besser.

An meinem Sender war nur ein Draht als Antenne. Und wenn z.b. die Spitze Richtung Empfangsantenne gerichtet ist ist der Empfang grottig.

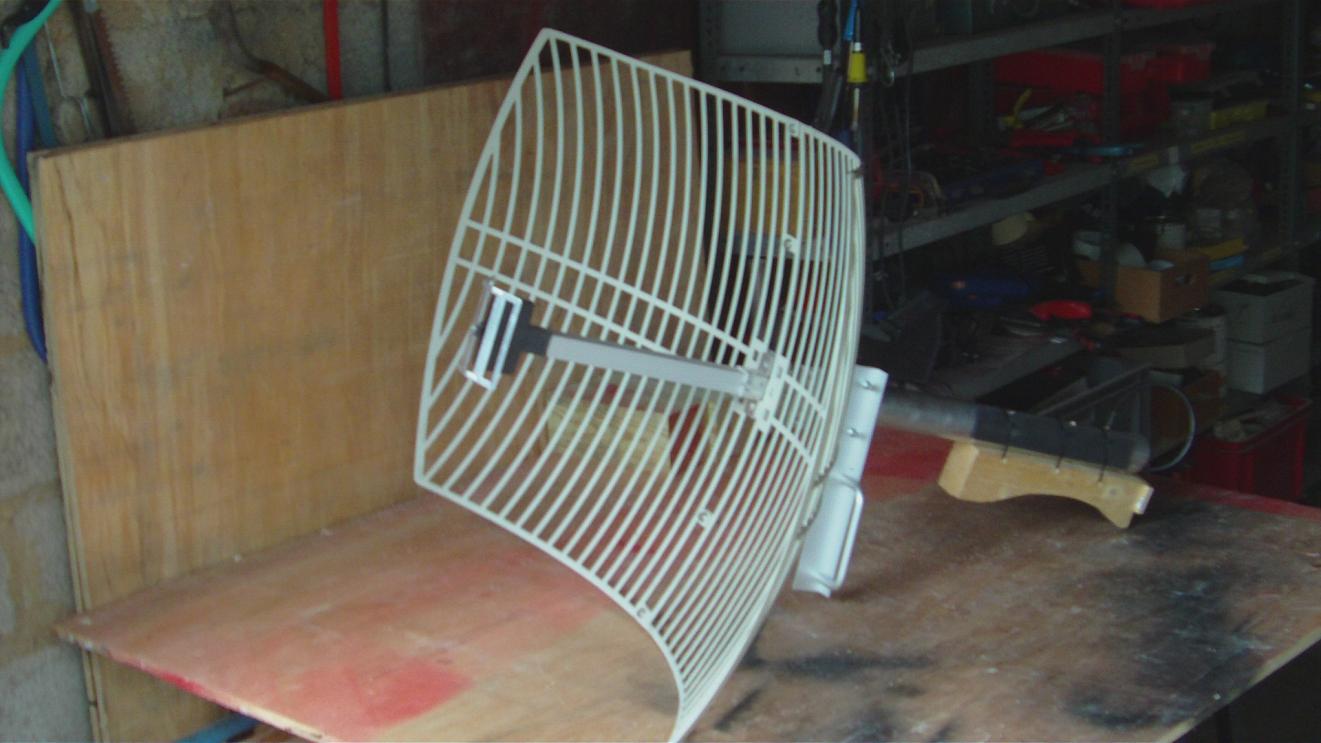

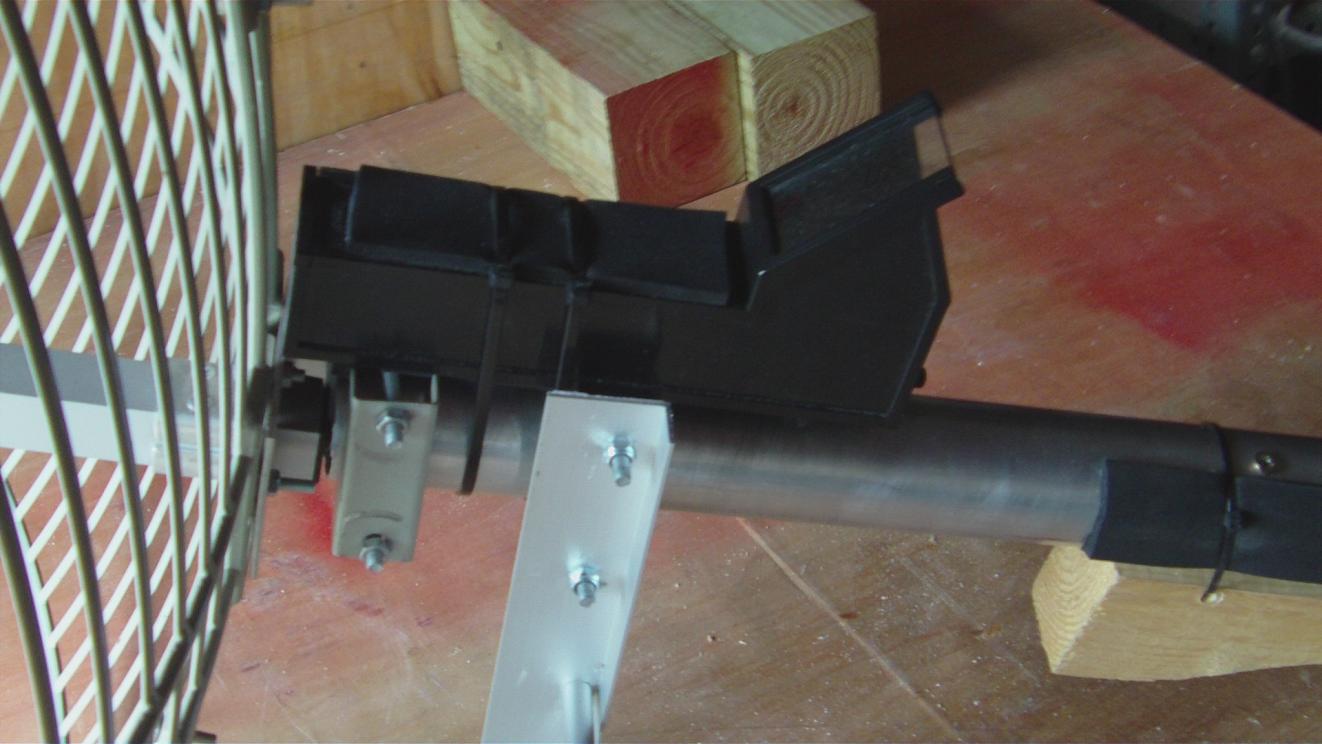

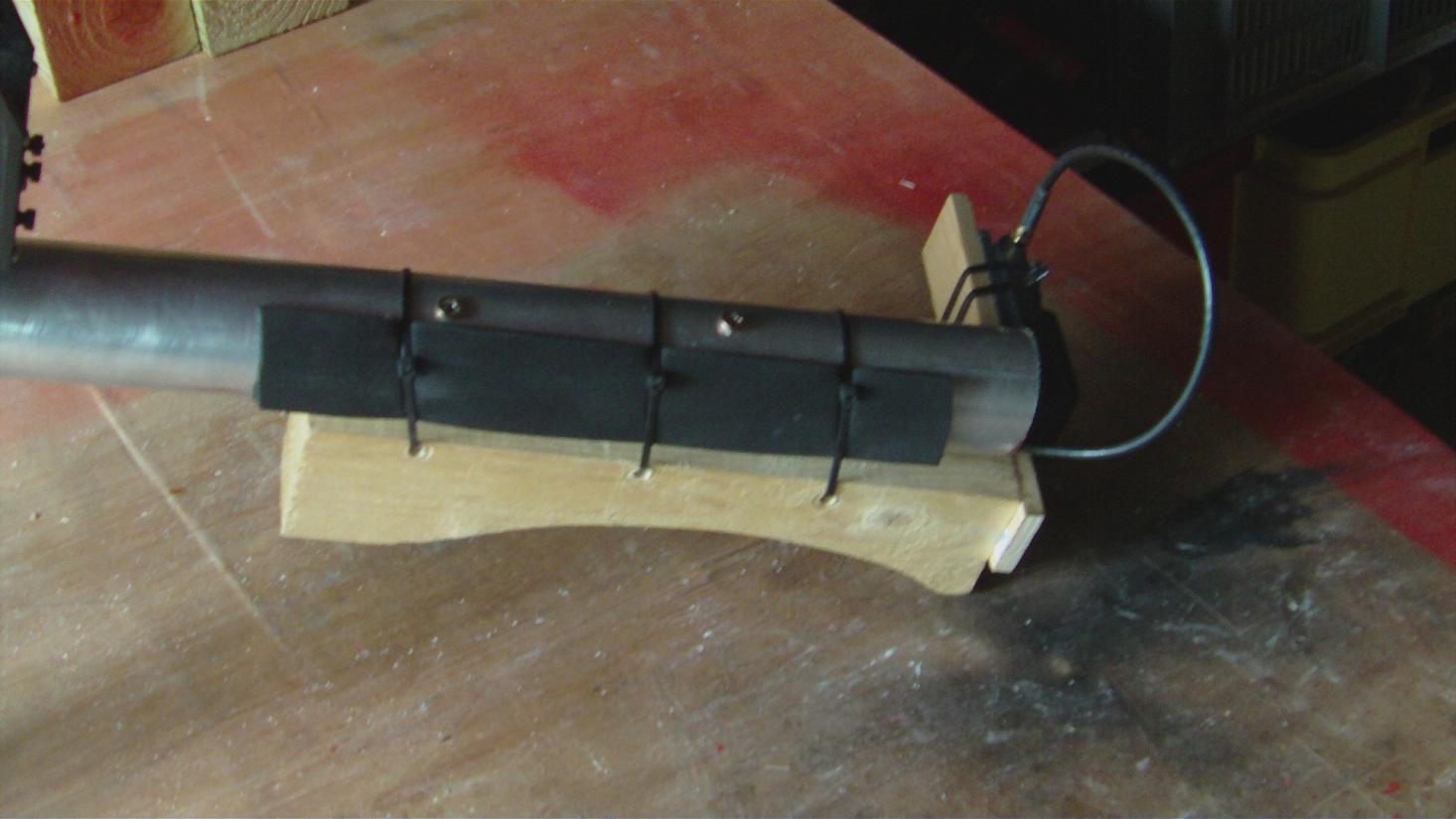

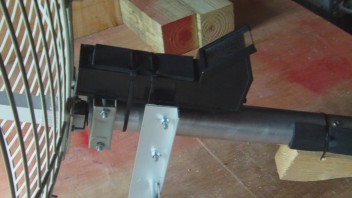

Optimal wäre ein Diversity System mit dieser Antenne und einer Richtantenne.

Jeder der seine Standardantennen gegen dieses Set CL und SPW austauscht ist begeistert.

In den reinen FPV Foren gibt's User die diese Antennen bauen und dann auch noch mit entsprechendem Equipment auf ihre Leistung hin messen.

Antennentest werde ich erstmal nicht übertreiben, da mein Return to Home Autopilot noch nicht Einwandfrei Funktioniert. Wenn ich den aktiviere geht der Flieger immer in den Sturzflug.

AW: Meine Welt des FPV

Eher weg kippen. Ist ganz komisch. Habe mich aber mal schlau gemacht und erfahren das der Autopilot so nicht richtig weiß wie der Flieger in der Luft liegt.

Habe mir da schon einen zusätzlichen Sensor geordert und hoffe dann auf Besserung. Zumindest auf den Videos wo dieser Guardian genutzt wird liegt das Flugzeug wie ein Brett.

Die Höhe ist eingestellt. Man resettet den Home Punkt und dann nimmt er die höhe von da an. Sieht man auch ganz schön im OSD die Höhe. Ist keine Höhe von NN an. Nur im Google Earth wird die tatsächliche Höhe über NN angezeigt.

Kommt ja jetzt die entsprechende Jahreszeit

AW: Meine Welt des FPV

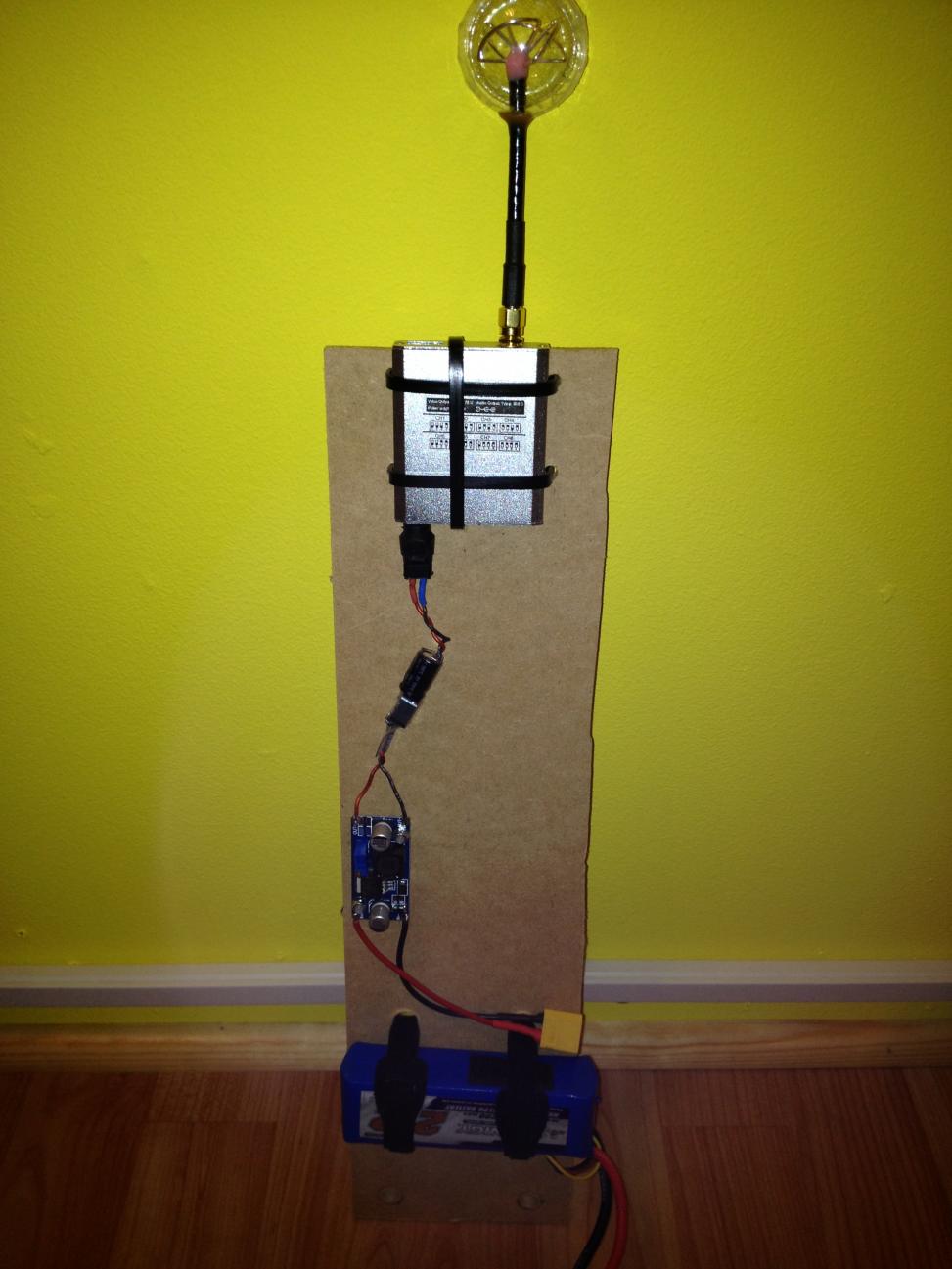

So, hab mir die Tage mal eine kleine 5,8G Bodenstation gebaut.

Dort sieht man von oben nach unten:

- SPW Antenne im Acrylkugel Schutzmantel
- Videoempfänger
- Spannungsfilter
- Step-Down Regler um aus dem 3S Akku eine Spannung so um die 7V zu bekommen
- 3S Akku, ausrangiert, da keine Power mehr, aber für kleine Ströme noch Vollkommen brauchbar

Mit einem Klinkenkabel, 4 polig, gehe ich dann an meine Fatshark Brille.

Der Empfänger hat 2 AV Ausgänge, wo ich dann auch direkt an meinen Camcorder gehen könnte, wenn ich nicht eh schon das Live Out der Gopro nutzen würde und dies in der Gopro aufzeichne.

Könnte dort noch einen Monitor anschliessen, oder jemand mit einer Videobrille könnte sich ebenso das Bild anschauen. Würde wohl Interessant werden aufm Treffen für die die eine Videobrille mit AV Eingang besitzen.

Das ganze gestell wird auf ein Stativ geschraubt und die Antenne sitze dan in über 2m Höhe.

Meine Welt des FPV

Entfernung noch gar nichts getestet.

Akku sollte bei rund 200mA Belastung schon ein bisschen länger halten. Ist aktuell ein 2200er.
