AW: McLaren´s Quadrocopter
Komplett alles entpacken dann starten
AW: McLaren´s Quadrocopter
Komplett alles entpacken dann starten
AW: McLaren´s Quadrocopter
So schaut´s momentan aus:
Und noch was Leute, wie habt ihr euch das mit Pin´s auf die Platine löten denn vorgestellt?
Wie soll das denn bitte gehen? Alles viel zu klein, gibt es da einen Trick?:O_o:
AW: McLaren´s Quadrocopter
Winrar zeigt dir nur was in dem Archiv drin ist. Entpacken kannst du indem du:
neuen Ordner anlegst (mission-planner nennst) und das Fenster des Ordners neben Winrar legst
Einmal auf irgendwas was da in Winrar drin steht klickst
anschließend Strg + A klickst, sodaß alles markiert wird
Mit der Maus über die markierten Dateien fährst, links auf den Mausbutton drückst (GEDRÜCKT HALTEN) und dann in das neu erstellte Fenster ziehst und den linken Mausbutton los läßt.
Mmmh.
Löten du steckst die Pins auf, restlos alle, drehst anschließend das ganze Ding mit den aufgesetzten Pins um und verlötest die kurzen Enden mit den Durchgangslöchern. Geht schon.
AW: McLaren´s Quadrocopter

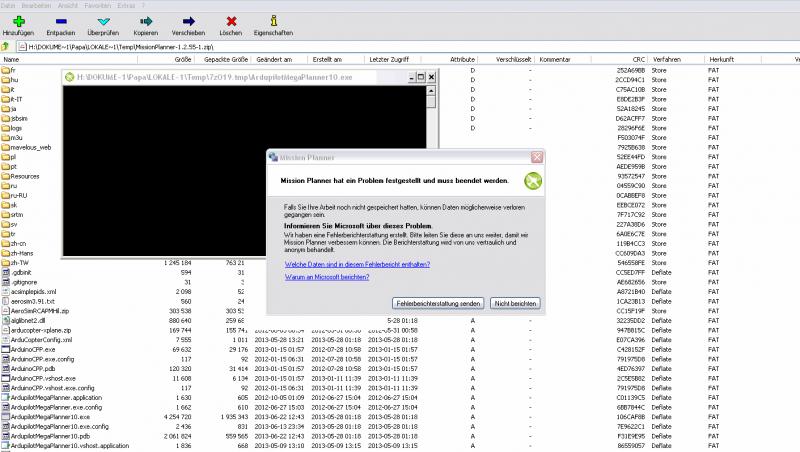

Nun was soll ich sagen..... es funzt nicht mit Windows XP, man braucht Windows 7 und dazu FrameNetblabla 4.0,
erst dann läuft die ganze Sache rund.
Aufm Rechner hier hab ich mit XP keine Chance, dagegen am Laptop mit Win 7 und erst noch das FrameNetdings ohne Probleme.
Sollte festgehalten werden für die Nachwelt.
Aber die löterei..... das wird schief gehen.... da muß wirklich jeder Pin einzeln verlötet werden?:O_o:
Ich versuchs dann morgen nochmal.... welche Temperatur wäre denn am besten?
AW: McLaren´s Quadrocopter
Das Einlöten der Stiftleisten ist nicht so schwierig, hier ist ein Video:
Temperatur? Zumindest nicht so lange drauf rumbruzzeln das die Lötaugen sich verabscheuen.
Naja, denke das so 350° Grad Okay sind, besitze sowat nicht.
http://www.youtube.com/watch?v=y28eO6yMQ0Q
Am besten die ausgerichteten Stiftleisten jeweils an zwei Seiten anlöten und den Abstand der Leisten mittels Servostecker kontrollieren.
Dann den Rest anlöten und gut.
AW: McLaren´s Quadrocopter
Das geht auf XP definitiv hab ich hier auch am Start ...
AW: McLaren´s Quadrocopter
Zitat von Martin Marchi Schanaan;216284Das geht auf XP definitiv hab ich hier auch am Start ...
Dann weis ich auch nicht, aber schön wenn es geht.;)
AW: McLaren´s Quadrocopter
Falls du nicht das passende Lötzeugs hast, kannst du es auch her schicken.
Brauch man halt schon eine kleine Lötspitze.
Ich habe immer auf der linken Seite erhitzt und von rechts das Zinn zugegeben. Wäre auch günstig, wenn du Zinn mit Bleianteil hast, das Neumodische Zeug verläuft so schlecht.
320-350° sind wirklich okay.
AW: McLaren´s Quadrocopter
Ja passend oder nicht, umgehen muß man können damit...;)
ihr habt da mehr Übung mit dem Thema....
so sieht mein Freund aus:
Und mal an alle hier die mir bisher geholfen haben, ein herzliches Dankeschön!!!
Das Angebot, von dir zuendy, muß ich leider abschlagen, ich will das Ding als Eigenbau vorstellen und nicht als Gemeinschaftsarbeit,
du verstehst sicher wie ich´s meine.:mrgreen:
AW: McLaren´s Quadrocopter
Zitat von McLaren;216293Alles anzeigenJa passend oder nicht, umgehen muß man können damit...;)
ihr habt da mehr Übung mit dem Thema....
so sieht mein Freund aus:
Und mal an alle hier die mir bisher geholfen haben, ein herzliches Dankeschön!!!
Das Angebot, von dir zuendy, muß ich leider abschlagen, ich will das Ding als Eigenbau vorstellen und nicht als Gemeinschaftsarbeit,
du verstehst sicher wie ich´s meine.:mrgreen:
Dann hast Du besseres Equipment als ich ... habe eine alte ausgebrannte/abgebrochene Lötspitze mit 5mm und habe mein APM auch damit löten können.
Dat wird schon ...
AW: McLaren´s Quadrocopter
Fertsch.....
hoffentlich hat alles gepaßt!
AW: McLaren´s Quadrocopter
Viel erkennen kann man nicht, sind aber ein paar "fette" Lötstellen dabei .. wie ich das so deuten kann. (Kann man mit Entlötlitze oder mit Pumpe bereinigen)
Ansonsten lass es, wichtig ist das alle gelötet sind und keinen Schluss zu anderen Pins haben ...
Falls Du mit Bleilot gearbeitet hast, sollten alle Lötstellen glänzen, ansonsten sind es kalte Lötstellen und musst nachlöten ..
Korrigieren und mal nen Foto von besserer Quali machen .. willst ja bestimmt längere Freude am fliegen haben
AW: McLaren´s Quadrocopter
Ich hab nochmal alle Punkte visuell überprüft und denk es schaut gut aus,
Lötzinn ist von Conrad, 1mm mit einer Lötfettader in der Mitte.
AW: McLaren´s Quadrocopter
Naja, einige Kontakte oben Mitte 4. von links hat anscheinend keinen Kontakt und ein paar sind nicht vollständig gelötet.
Gut das kann man vernachlässigen solange es keine klate Lötstelle ist.
Ich sehe da noch 2 dicke Batzen, da müsstest du mal korrigieren ..(die matten Lötstellen)
Ansonsten kannste es so lassen.
AW: McLaren´s Quadrocopter
Das gelöte sollte nun soweit passen, aber es gibt einen Baustop.:-|
Ich habe Servokabel Verlängerungen gekauft, nicht diese mit weibchen auf beiden Seiten.:roll:
AW: McLaren´s Quadrocopter
Hast doch genug? Einkürzen und zusammenlöten. Den Fehler hatte ich bei meinem Ersten auch gemacht.
AW: McLaren´s Quadrocopter
Habe auch noch was interessantes gefunden ... die APM Wiki´s sind ja nich so dolle aufgeräumt
http://plischka.at/ArduCopter.html
Leider habe ich meine erhofften Ersatz Telemetrie Anschlüsse nicht gefunden und muss wohl die 4 Kabel an die Platine anlöten ...
Hätte mir eigentlich die Pins sparen können .. PPM/GPS/Telemtrie extern rausgeführt ... wat solls
AW: McLaren´s Quadrocopter
Gute Lösung, jetzt hab ich aber schon die richtigen bestellt.... geht dann am nächsten WE weiter,
derweil sind die LED Streifen und dieses kleine Teil für´s GPS auch da.;)
AW: McLaren´s Quadrocopter
Oki, dann geht's mit dem GPS dann morgen weiter.
AW: McLaren´s Quadrocopter
Zitat von zuendy;216334Oki, dann geht's mit dem GPS dann morgen weiter.
Leider nein, hab Spätschicht.:mad:
