Hi
In diesem thema werde ich mein neues projekt vorstellen
und zwar will ich mir ein bl Gimbal selber bauen
Da mir die fertigen gimbal einfach zu klobig und zu gross sind will ich ein kompacktes 2Achs gimbal aus alu bauen
nachher soll es eine Gopro 3 tragen können
ok habe mir dieses Set zugelegt da ich keinen bock hatte nen monat zu warten
zum gimbal bin na noch am zeichnen bilder oder neuerungen werden in den nächsten tagen kommen
achja für verbesserungen bin ich jeder zeit offen
__________________________________________________________
so heute habe ich angefangen zu basteln
Alle pins an den controler gelötet
Dank CAD sind die pläne schnell gemacht und es kann gesägt werden.
Zu infos: Ich nutze keine CNC Geräte. Alles hier wird mit reiner Muskelkraft und ner menge Grips hergestellt.

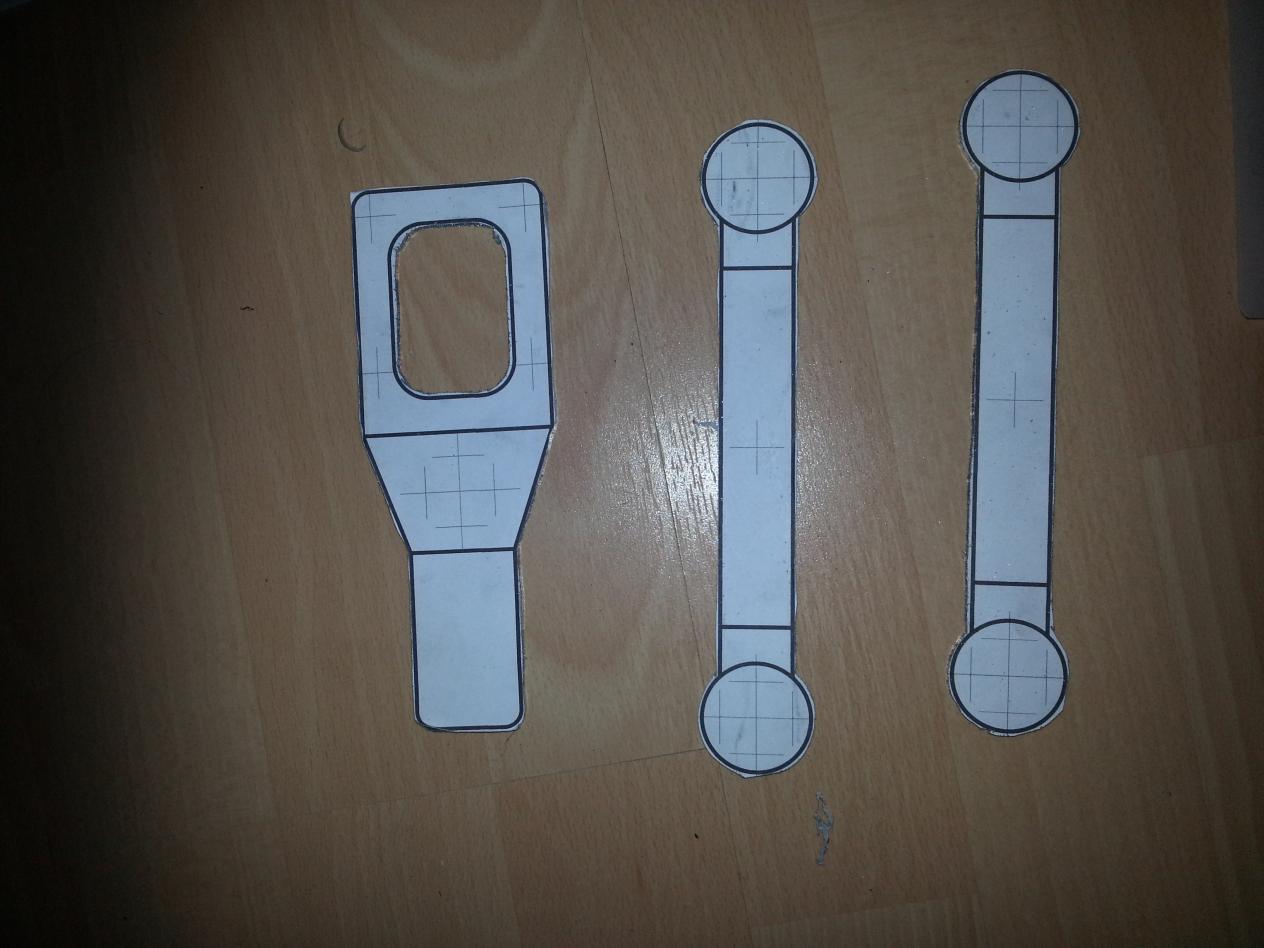

Hier sind die Gimbal - Teile direkt nach dem sägen

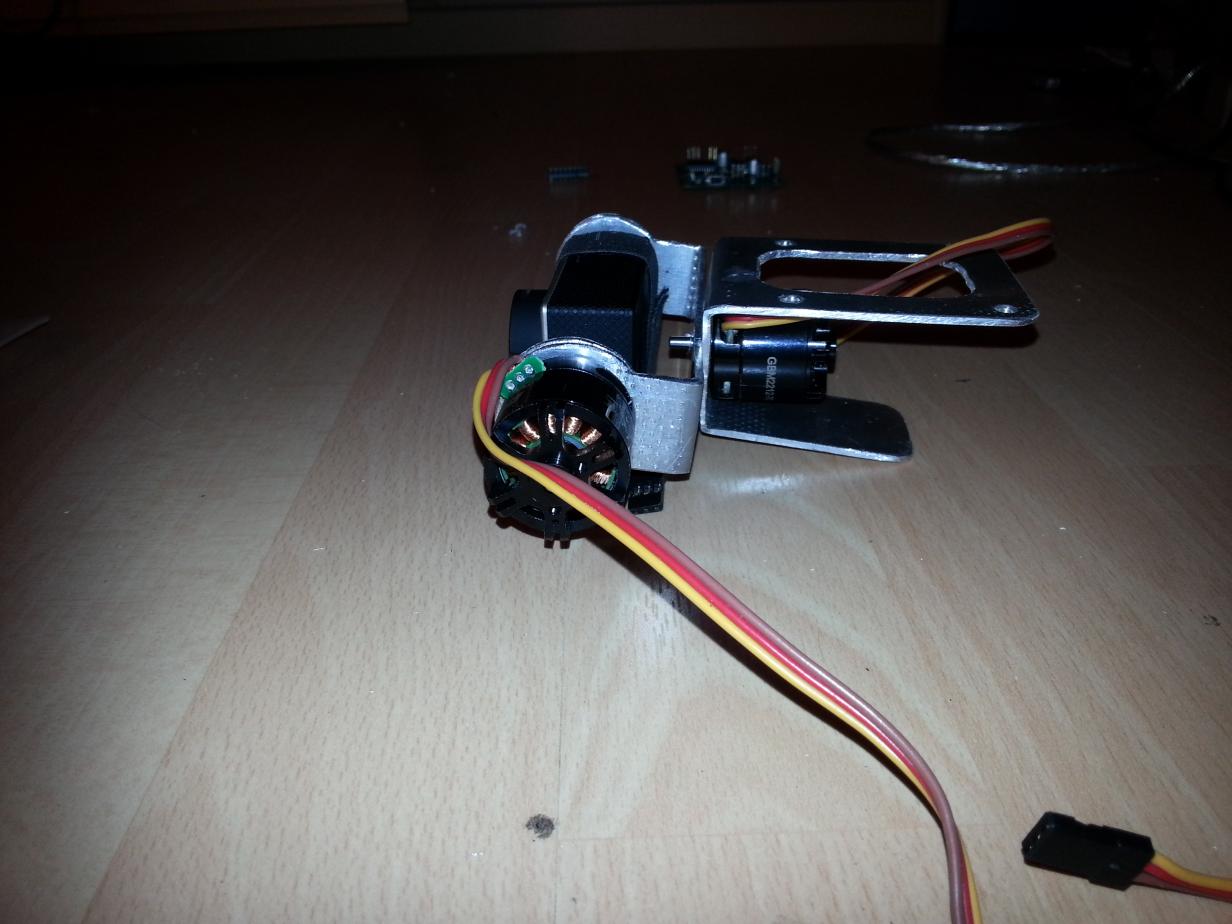

Nach dem Entgraten und dem biegen. Solangsam siehts nach was aus.
Das Biegen habe ich am Schraubstock gemacht. habe das Werkstück mit nem Wingel ausgerichtet und dann vorschichtig mit dem Hammer bearbeitet. 2 Löcher für die Kugellager gebohrt. Diese sitzen gegenüber den Motor. eine 4mm Stahlwelle fixiert die Seite.
Wozu doch alte defeckte BL Motoren gut sind.

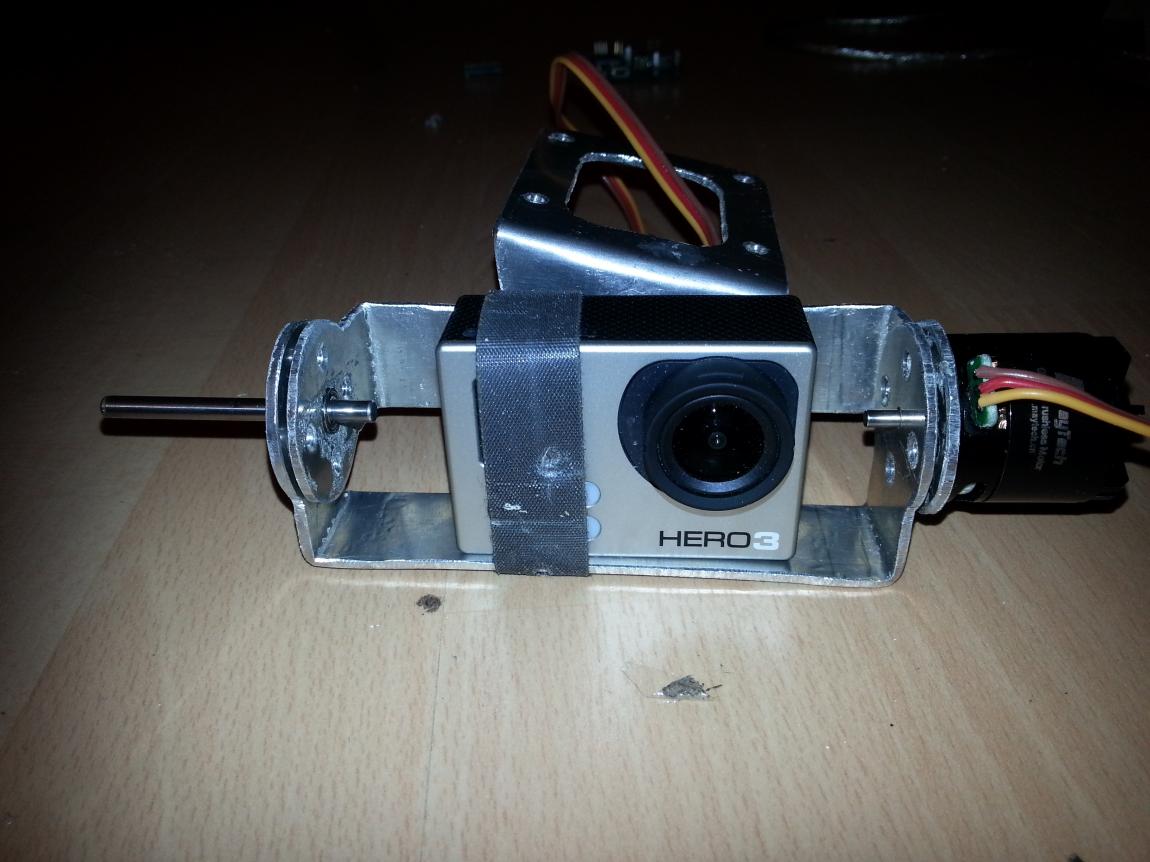

Hier ein kleiner vorgeschmack wies am ende aussehen soll

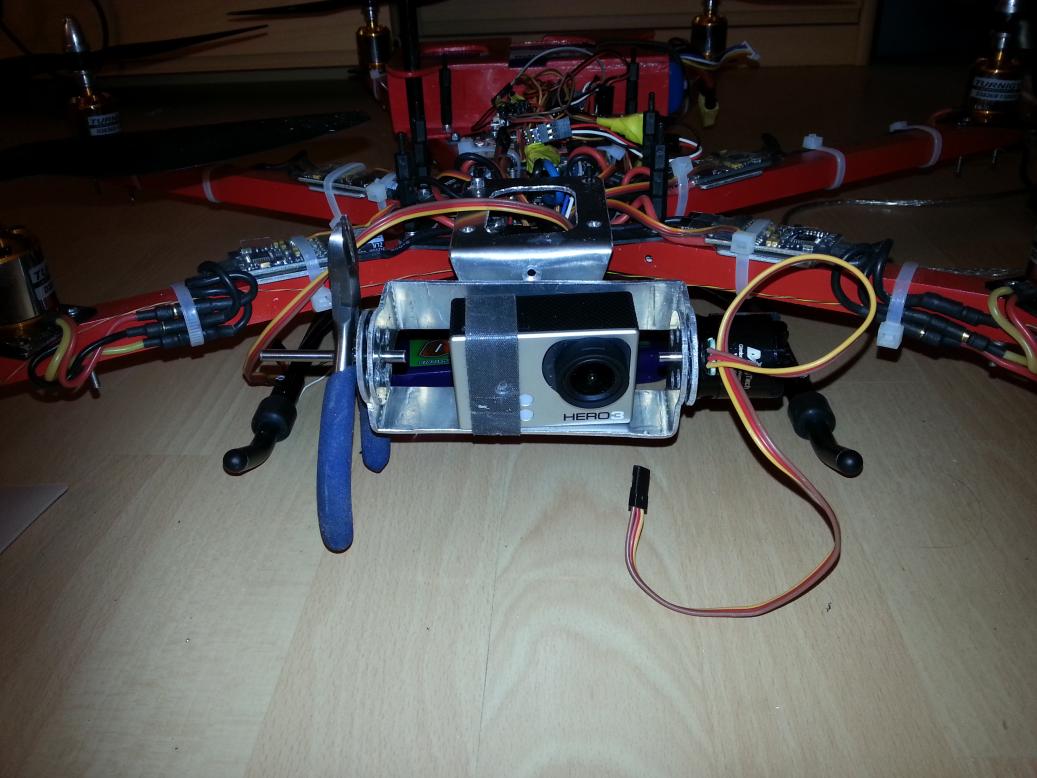

Anprobe am copter. die zange dient als ausgleichsgewicht.
Habe eben mal das Gimbal auf die Waage gelegt. Mit Gopro wiegt es 258g. Wenns fertig ist schätze ich es so um die 300g.
Bin bis jetzt total zufrieden.
To DO:
Motorwellen mit gimbl fixieren
Gopro halterung
Controller einstellen
Testläufe
sauber entgraten und abpfeilen
Lackieren
Entmontage
Feineinstellung
Videostrecke aufbauen
schönen abend noch
