Baubericht 2,8m Ultimate von der Flugwerft Brendel

AW: Baubericht 2,8m Ultimate von der Flugwerft Brendel

Nun wieder zu meiner Lieblingsarbeit :
Dem Beplanken des Rumpfrückens
Das ist diesesmal wegen der runden Form besonderst anstrengend,

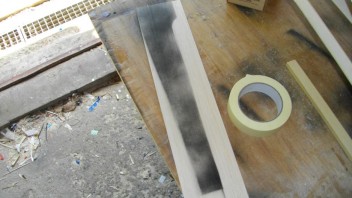

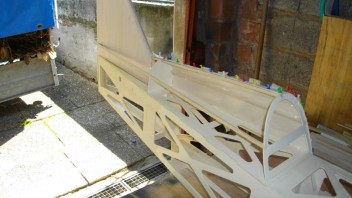

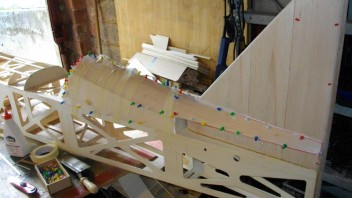

beplankt wird mit 2mm Balsa :

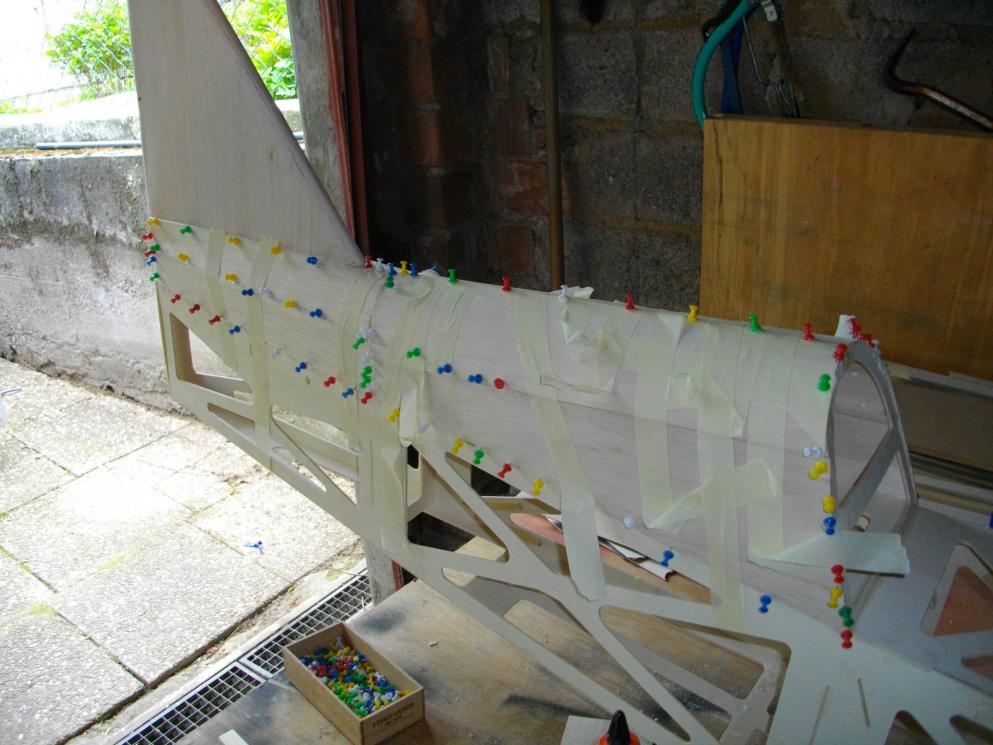

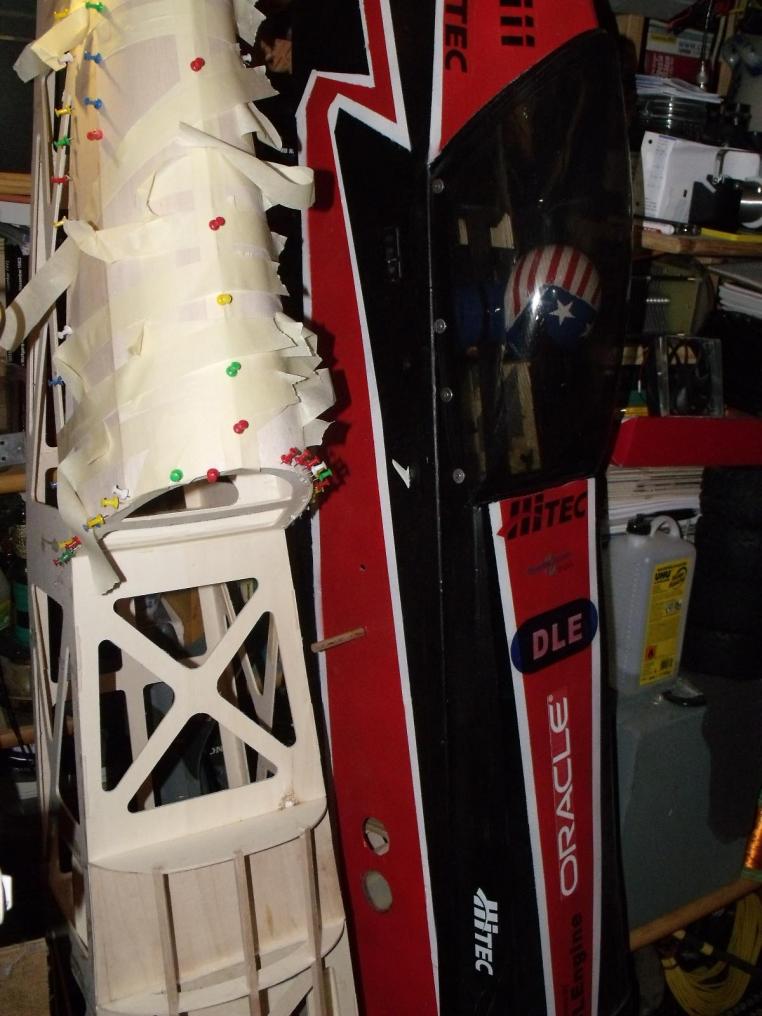

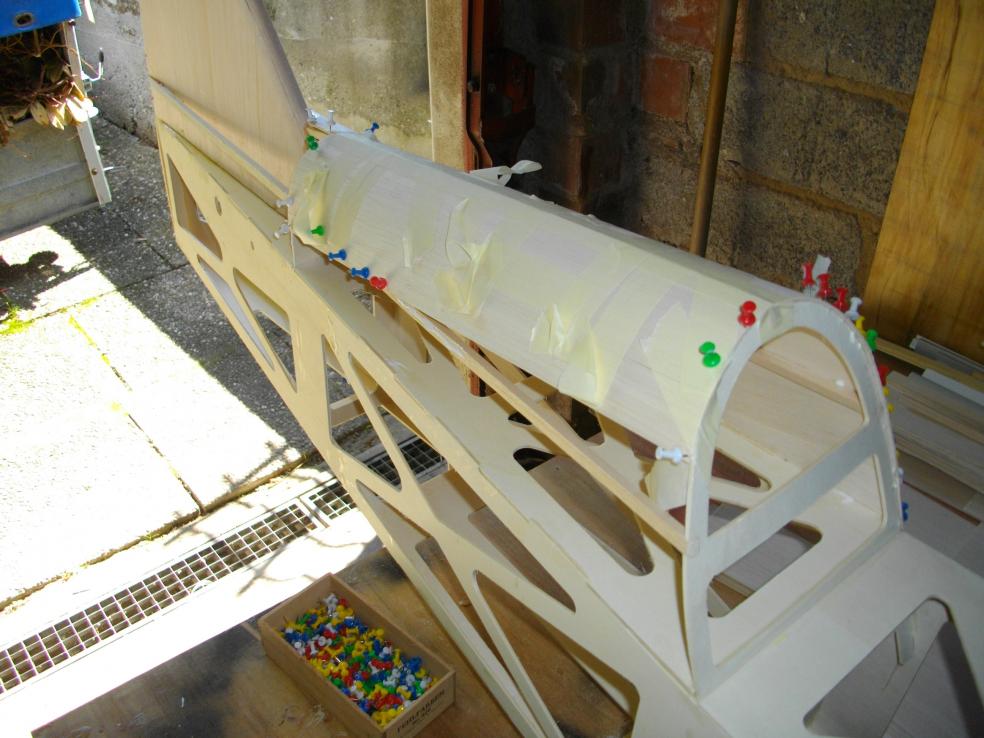

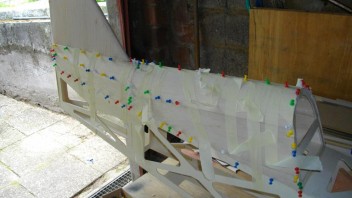

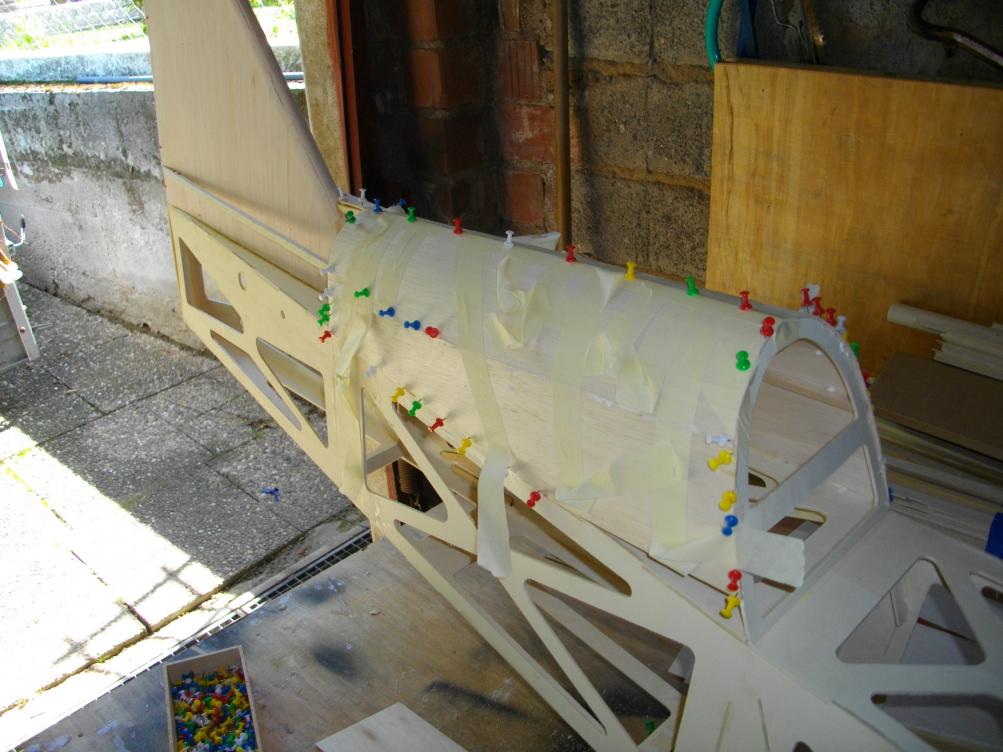

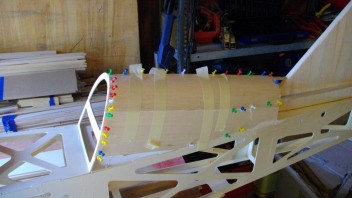

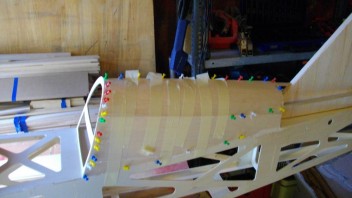

Pinwandnadeln genügen hier jedoch nicht da muß genosse Krepp rann

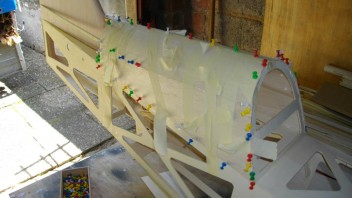

nur so lässt sich alles unter Spannung aufbringen :

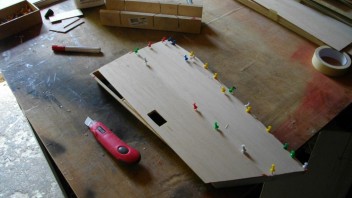

Dieses Teil hatte es in sich , es ist der Übergang zur Flosse :

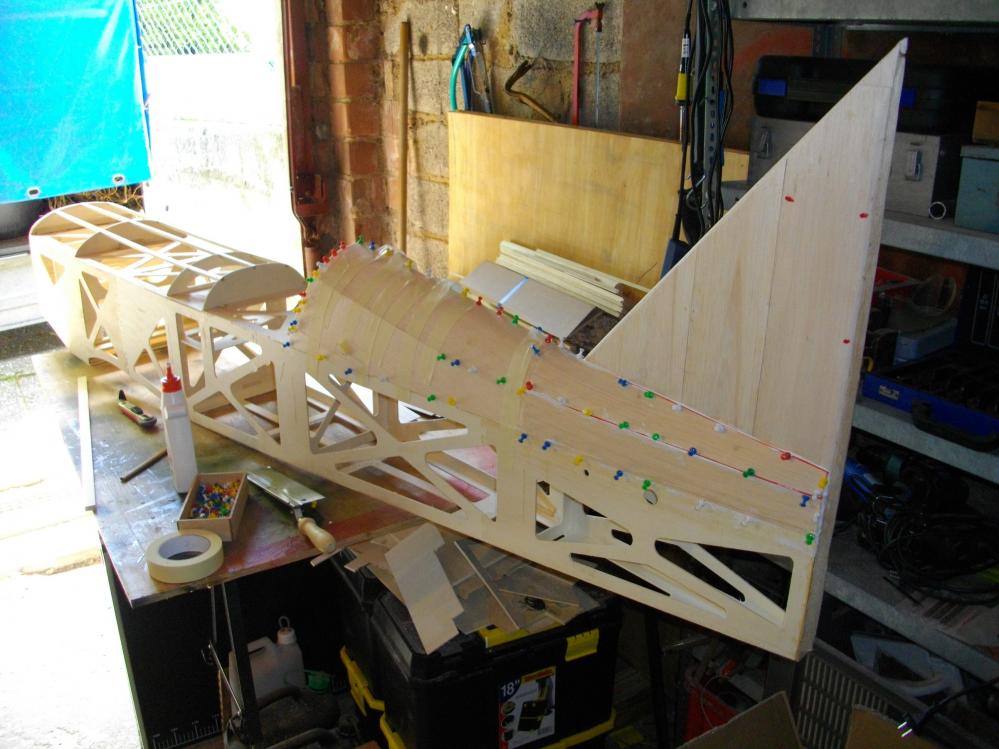

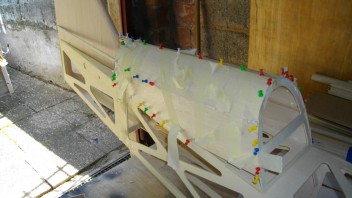

Eine Seite ist geschafft

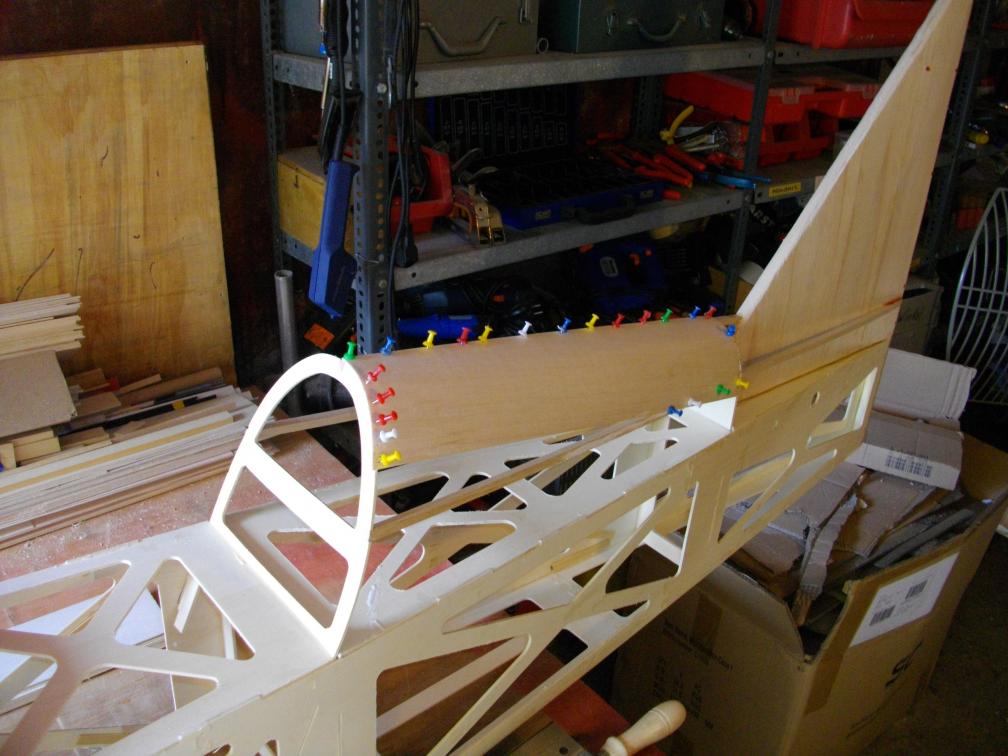

Und das Selbe nochmal andersherum

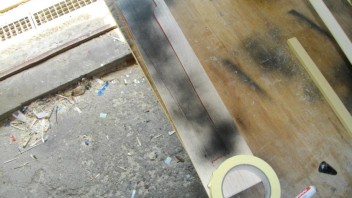

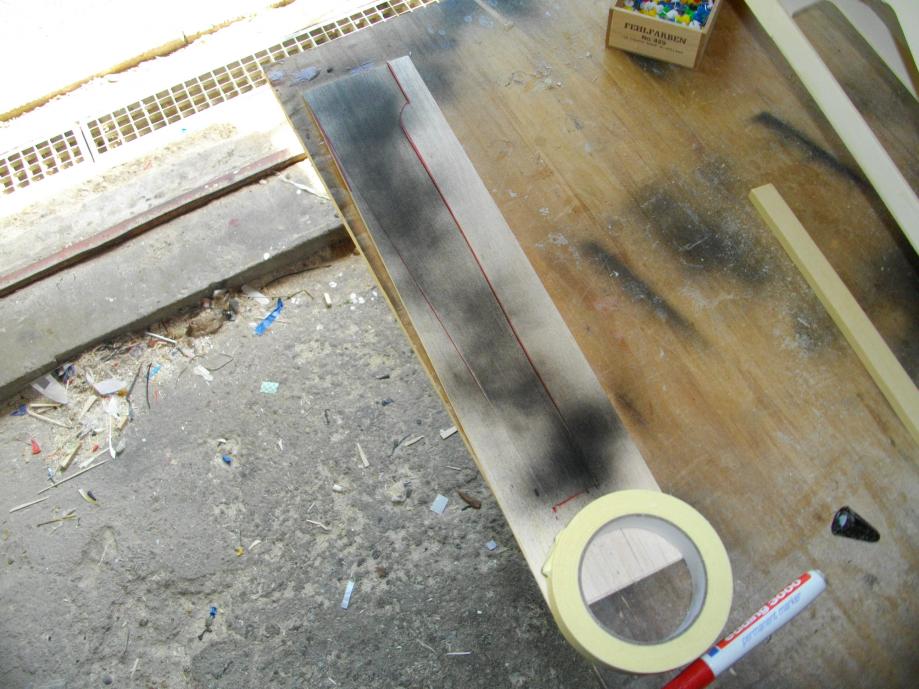

Wenn man zu faul ist etwas nachzuzeichnen :

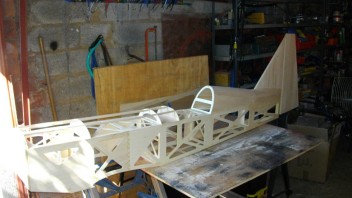

Ein Ende ist in Sicht

Am Montag wird ausgepackt und etwas nachgeschliffen

:cool:

AW: Baubericht 2,8m Ultimate von der Flugwerft Brendel

Ja dan werde ich mich um die Elektronik kümmern (Servoverlängerungen löten Usw.)

...warum im Dreieck Springen ?

AW: Baubericht 2,8m Ultimate von der Flugwerft Brendel

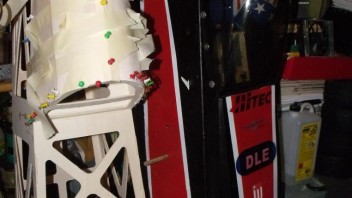

Ich habe eine PN erhalten in der ich gefragt wurde wie ich die Riesenflieger Lagere . . . .naja hätte man mich auch hier fragen können :p
Warum das immer per PN sein muss Tz Tz Tz. . .

Passen doch exakt :mrgreen:

AW: Baubericht 2,8m Ultimate von der Flugwerft Brendel

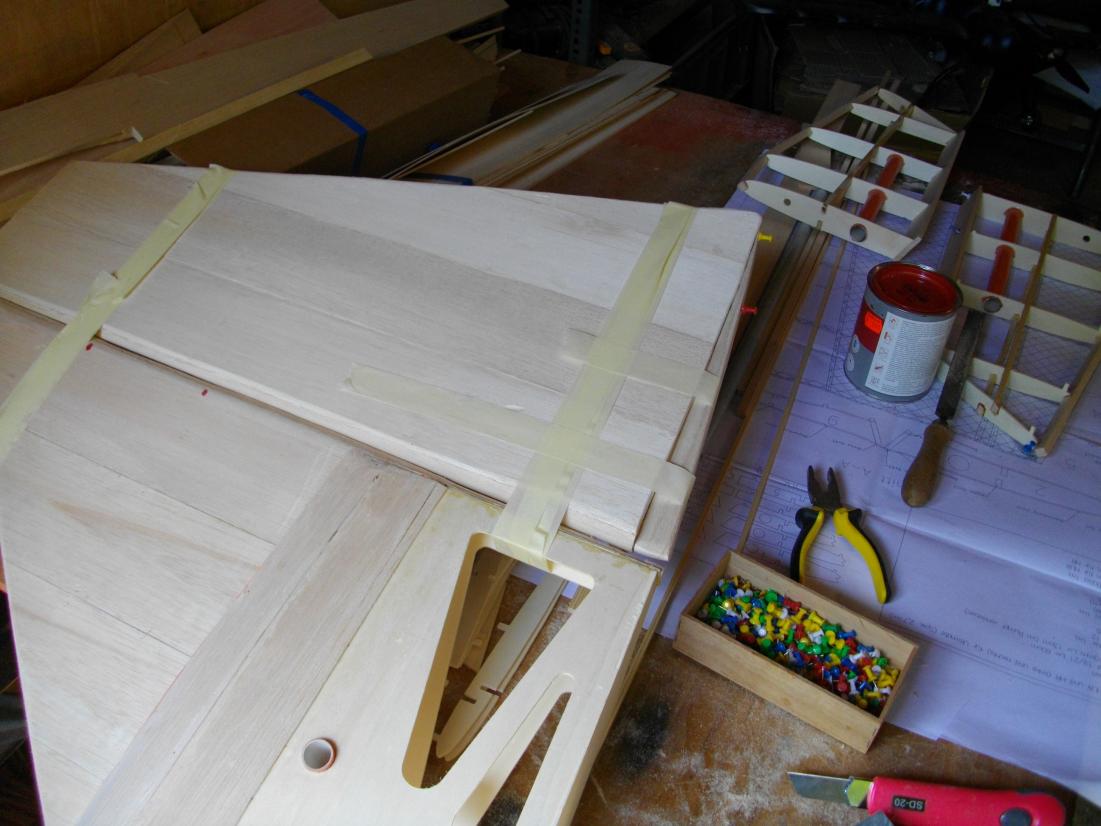

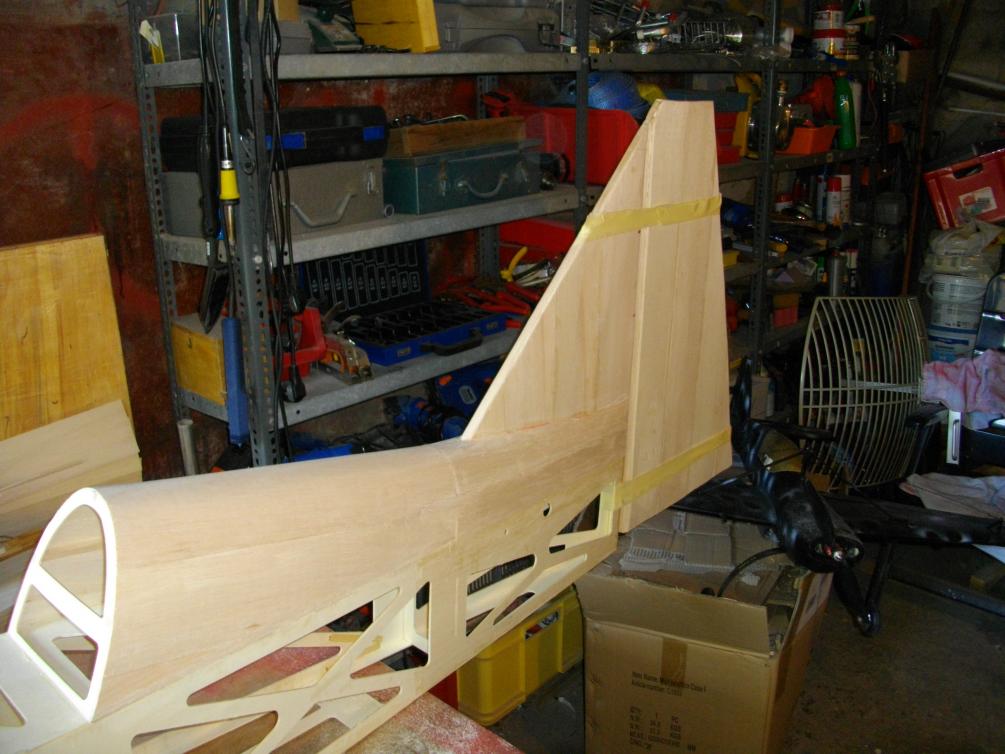

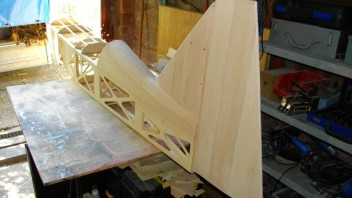

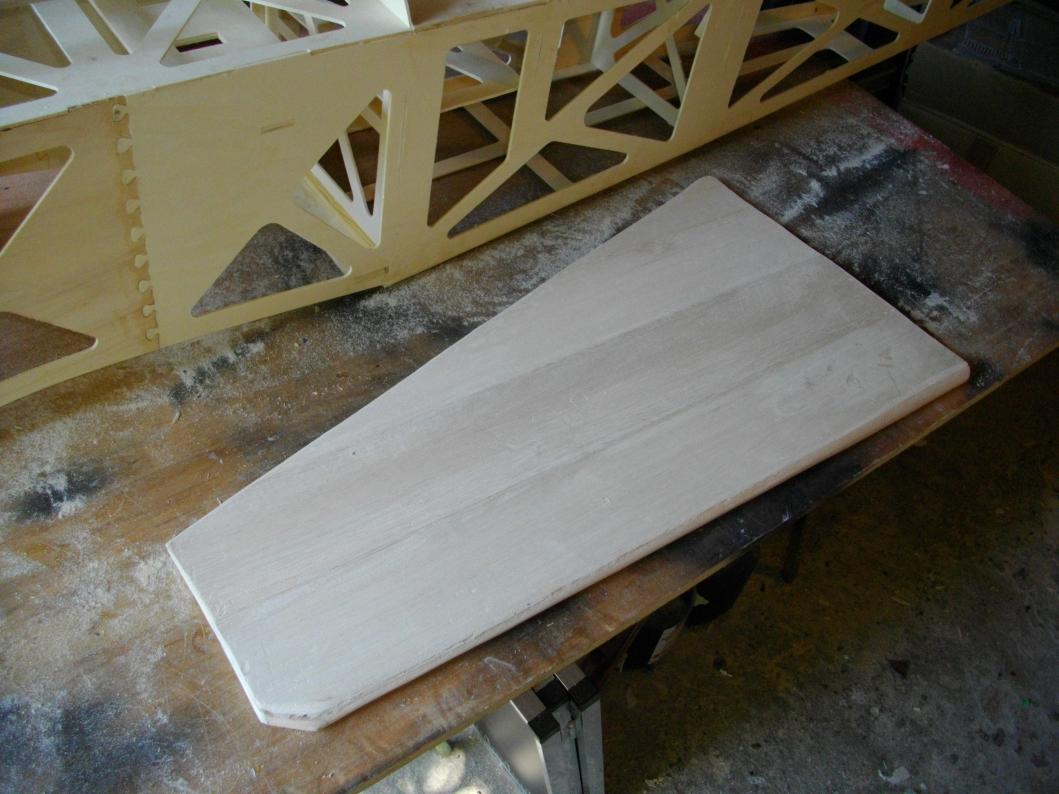

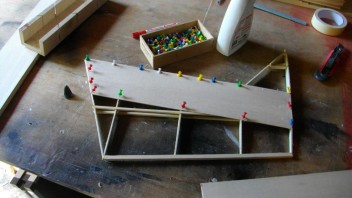

Am Sonntag habe ich nicht stillhalten können ich habe das Seitenruder gebaut :roll:

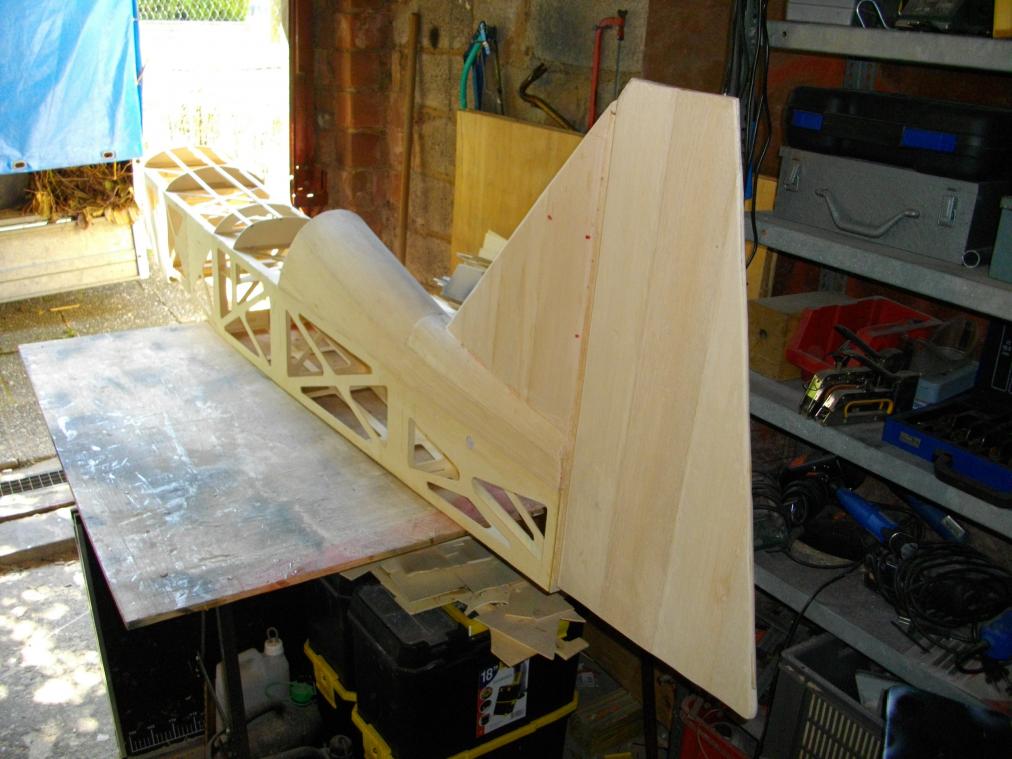

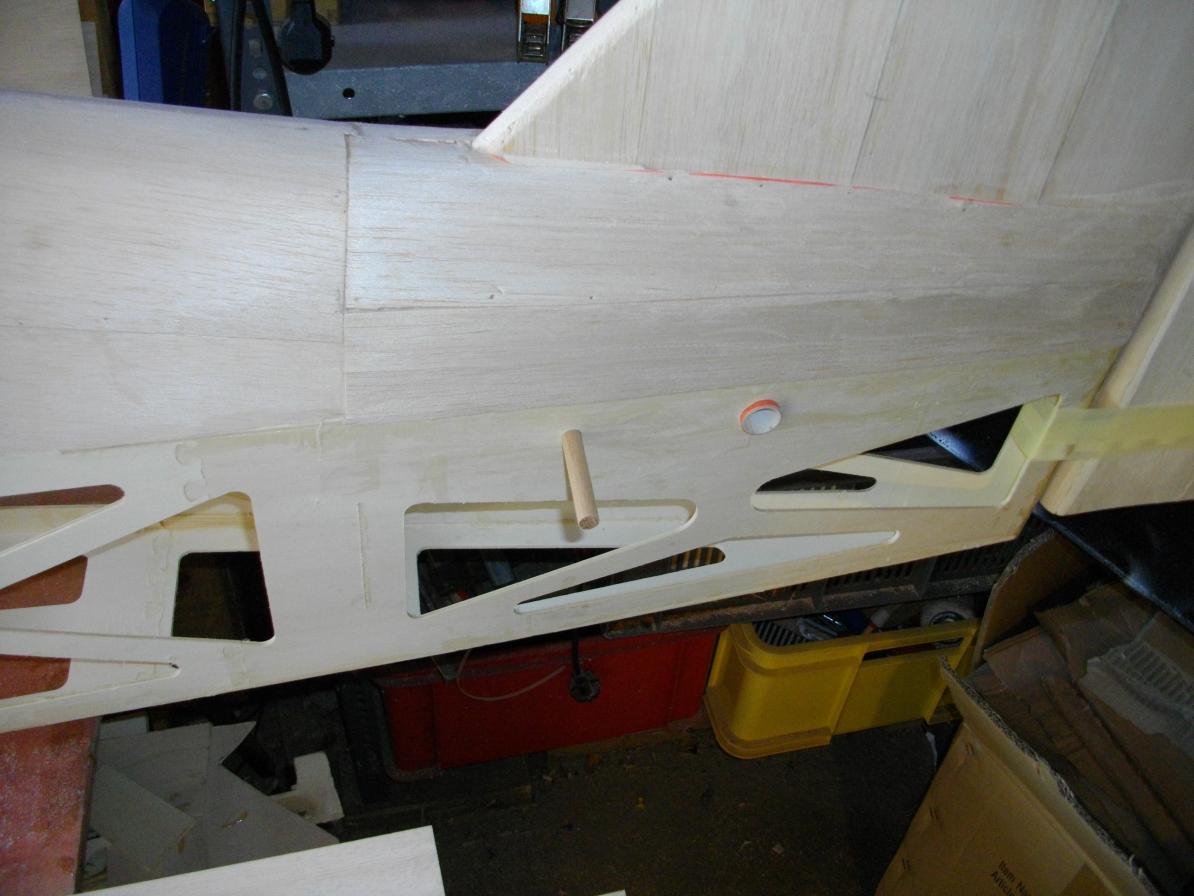

Das Ruder ist gewaltig !!! Aber Vorher habe ich den Rumpf vom Krepp befreit und
geschliffen und das Ruder probeweise angehftet:

2mal 30Kg Servos wird es wohl brauchen um das sicher zu bewegen :anmach:

AW: Baubericht 2,8m Ultimate von der Flugwerft Brendel

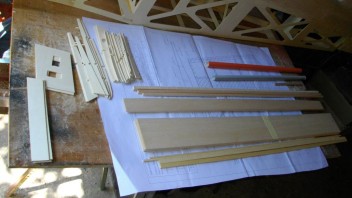

Nun mache ich mich an das Höhenruder , und habe alle Teile zusammengesucht :

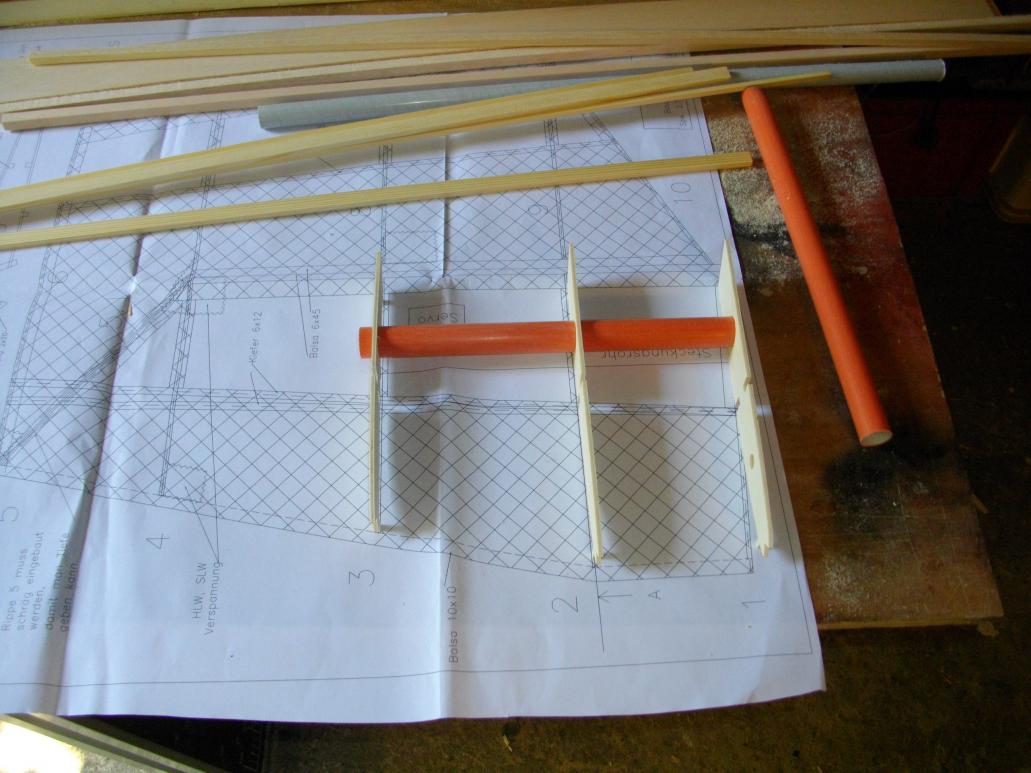

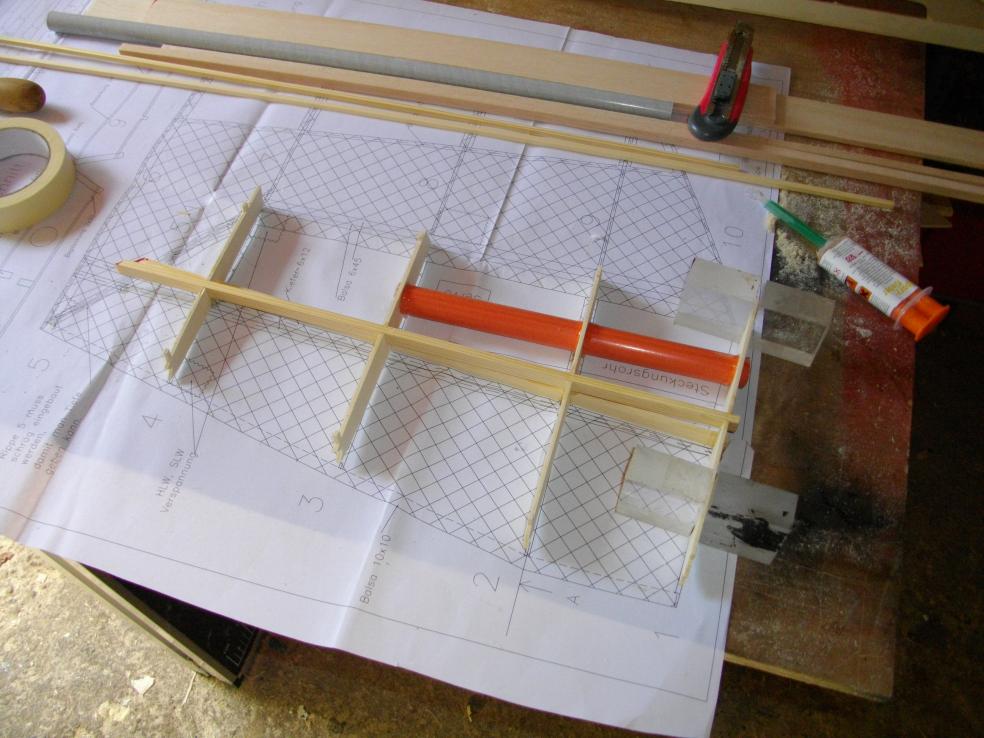

Danach habe ich das GFK Steckungsrohr zugesägt
und die Rippen eingepasst :

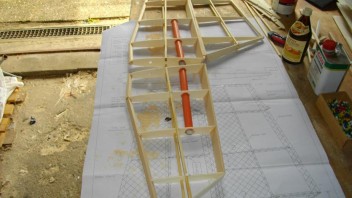

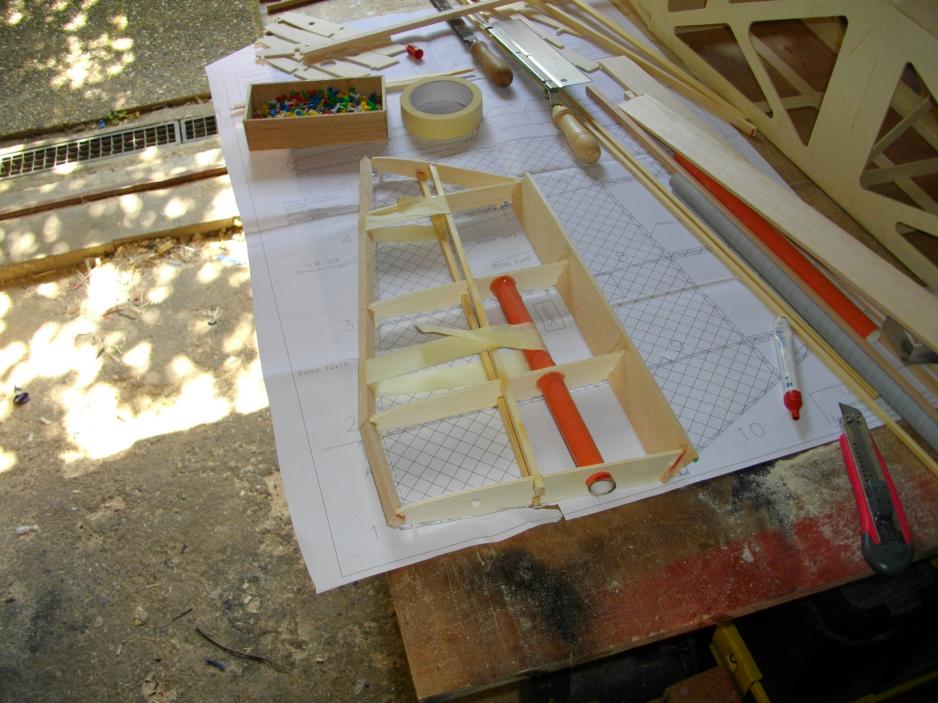

Es folgen Holme und Leisten , auch hier ist Genosse Krepp
wieder gut zu gebrauchen :

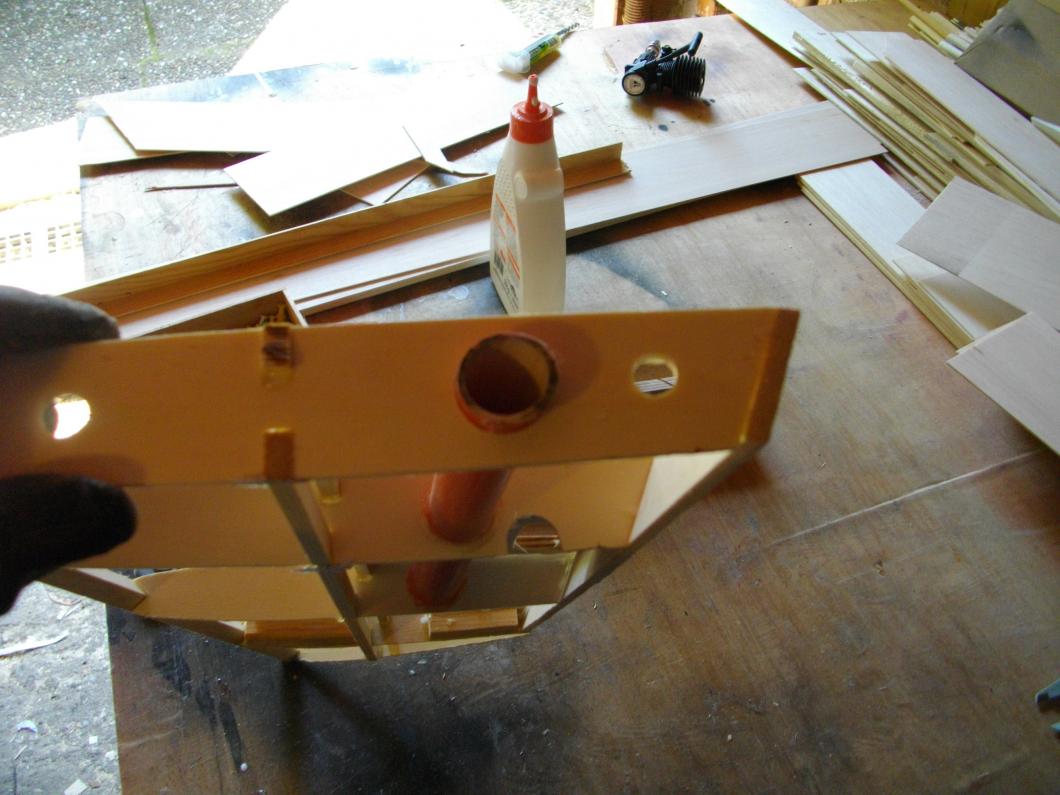

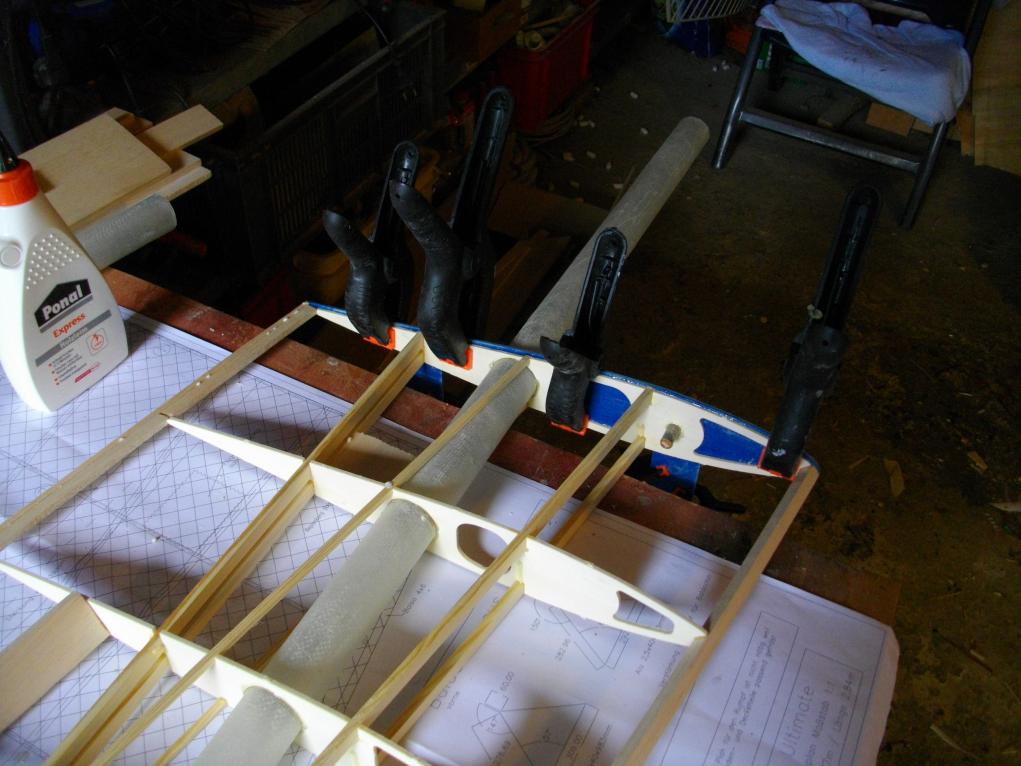

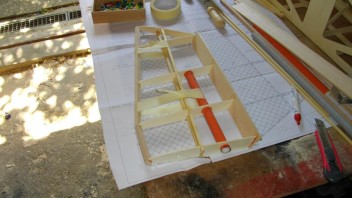

Während die Höhenruderwurzel trocknet habe ich die Höhenrudersteckung Vorbereitet :

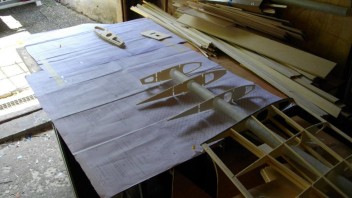

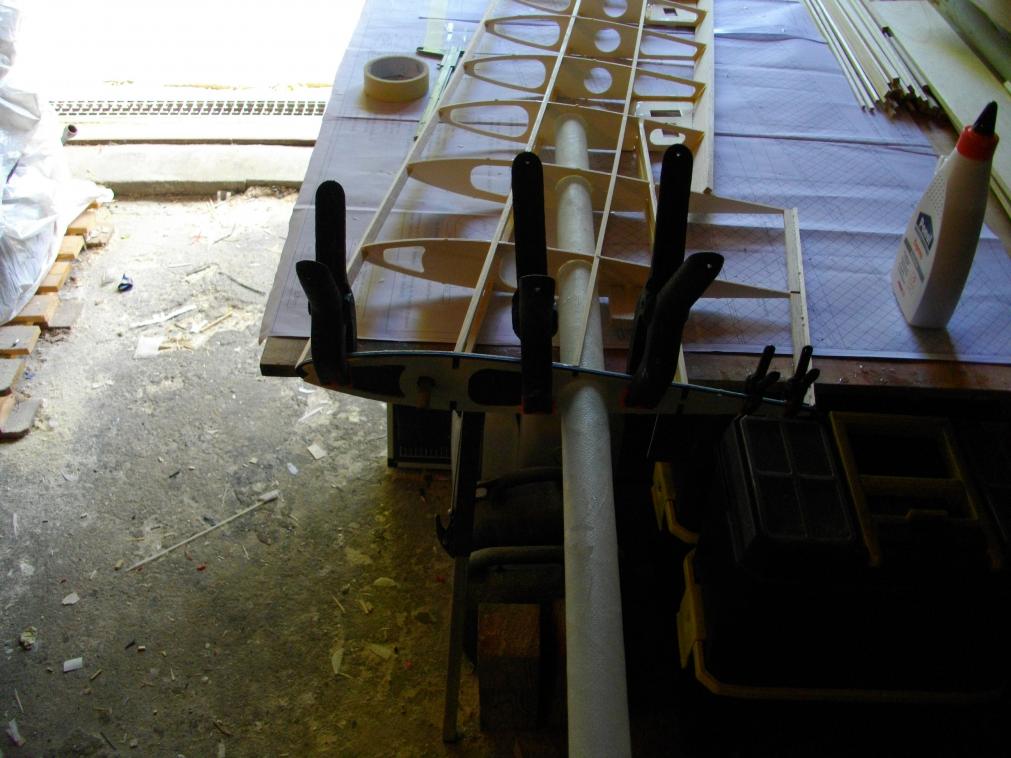

Nachfolgend habe ich die 2te Höhenruderwurzel gebaut.

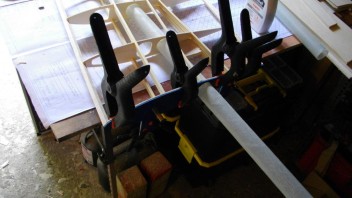

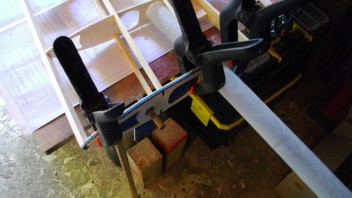

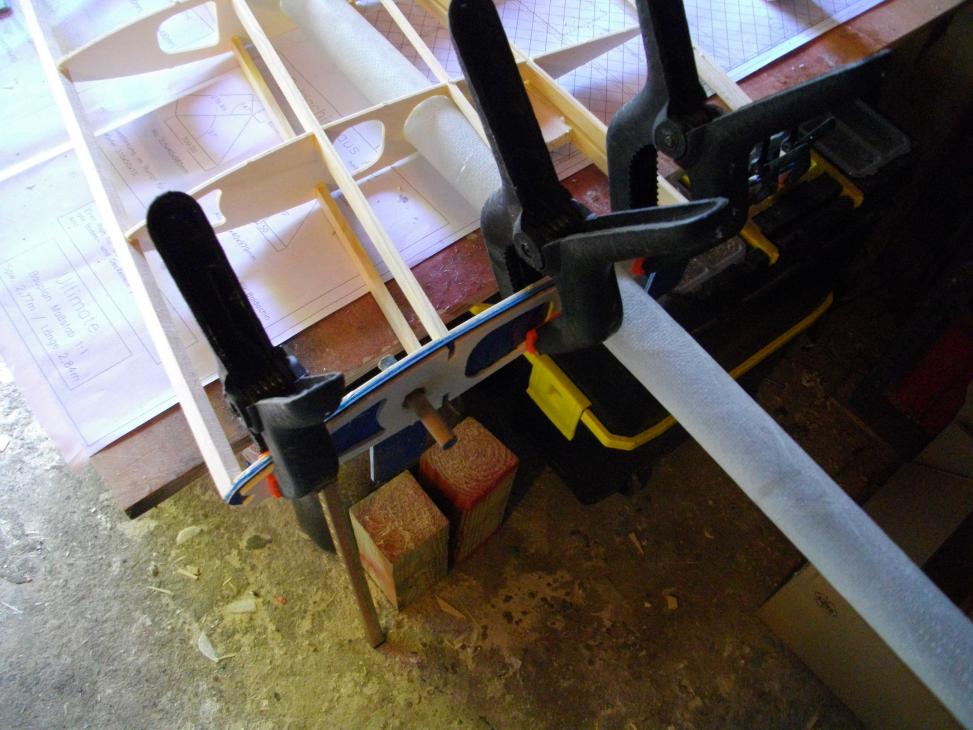

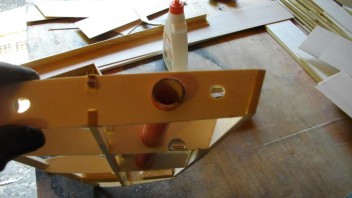

Die Ausrichtung der Wurzelrippe ist hier sehr wichtig !

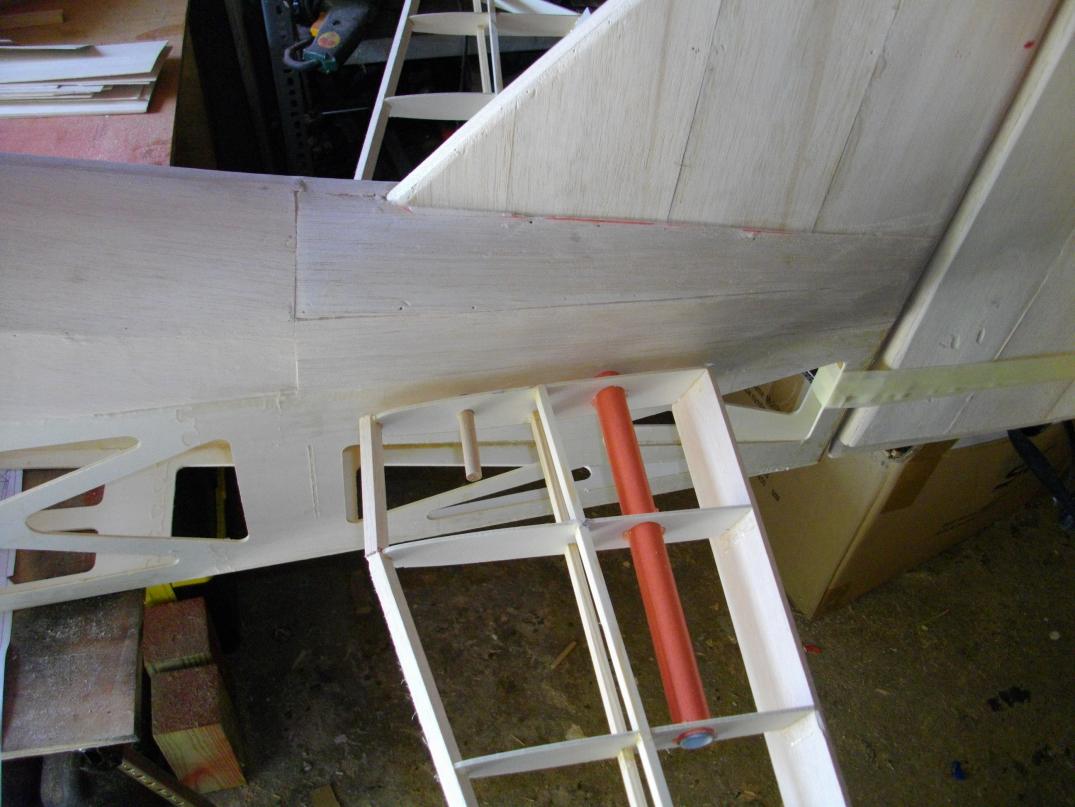

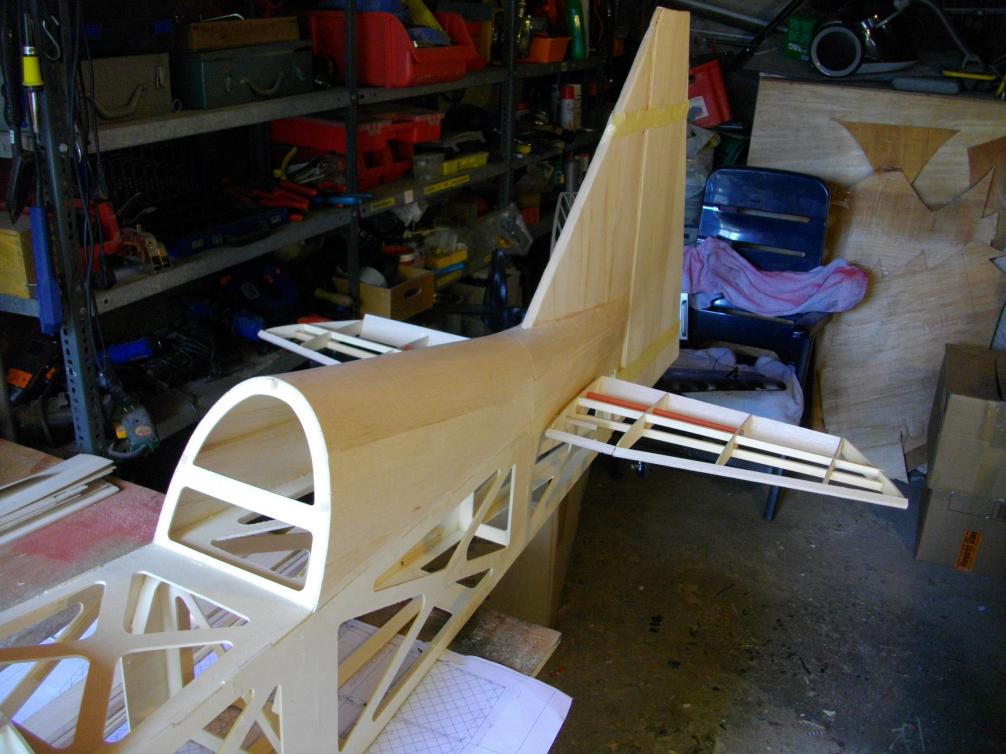

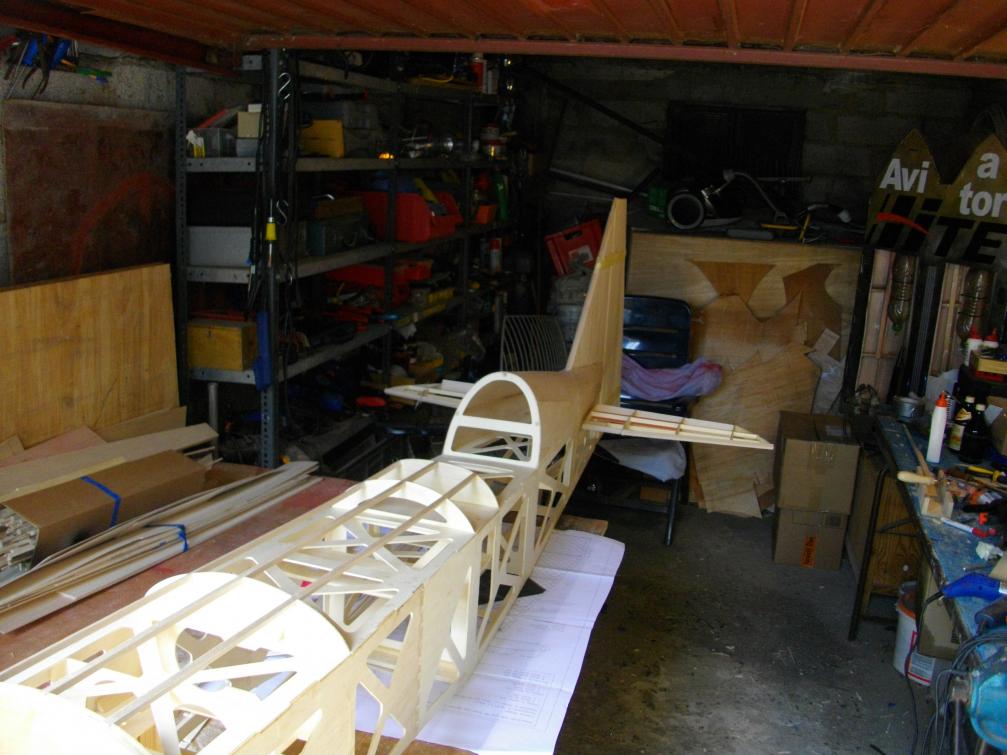

Und mit den fertigen Teilen gleich eine Anprobe gemacht^^

:cool:

AW: Baubericht 2,8m Ultimate von der Flugwerft Brendel

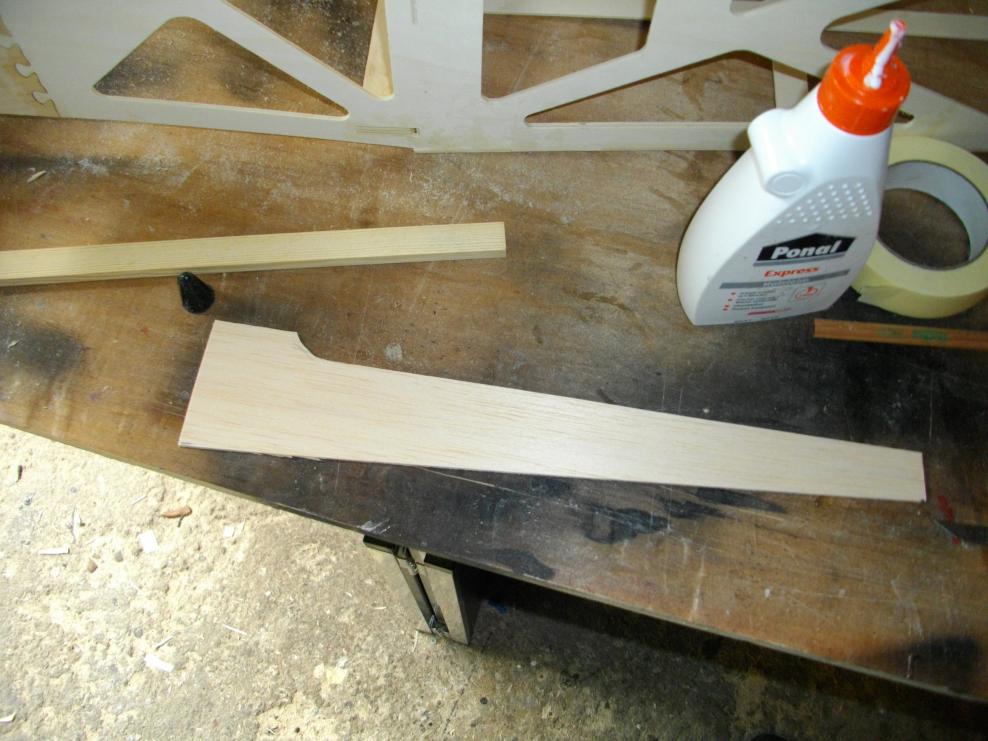

Im Eifer des Gefechtes habe ich am Seitenruder einen Steg vergessen :

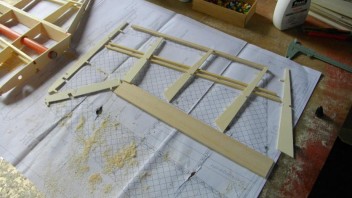

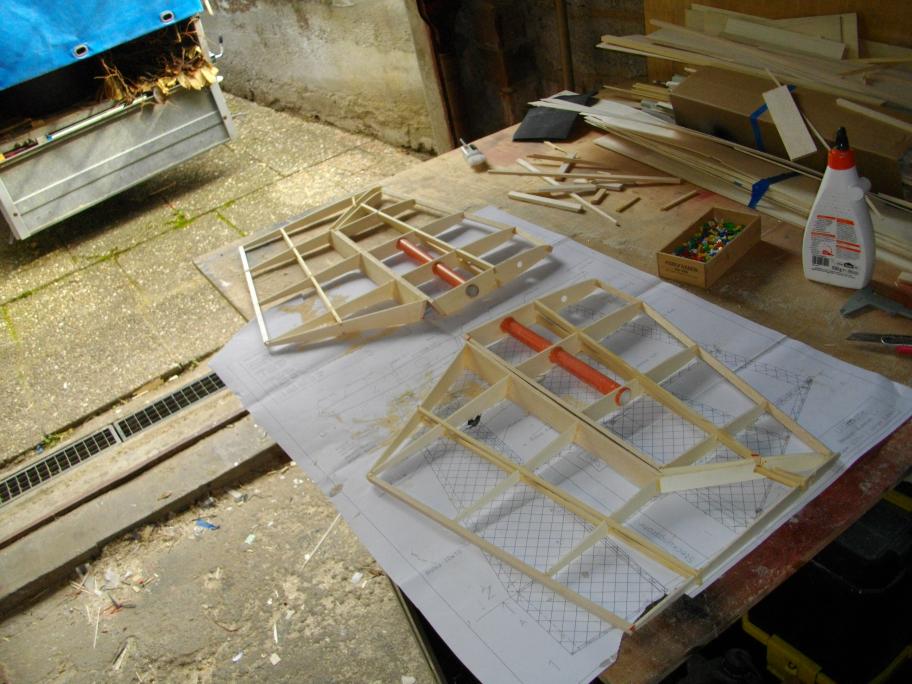

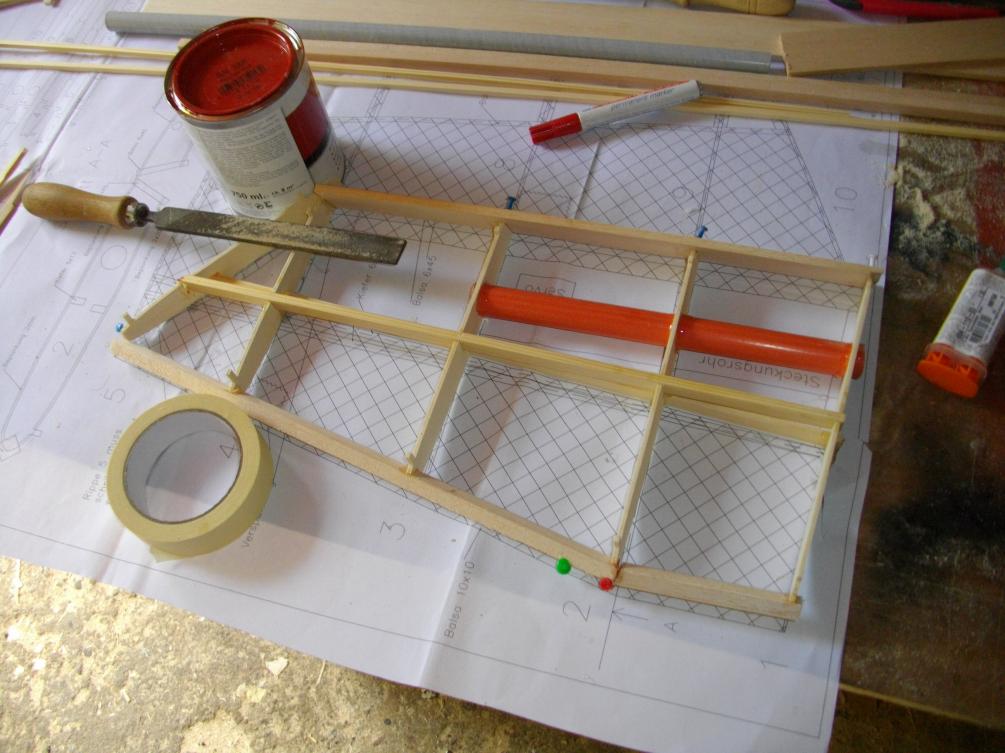

Als nächstes stehen die beweglichen Teile des Höhenruders auf dem Plan :

Morgen werde ich die Servomontagebretter einbauen und die Verplankung aufbringen .
Alles in allen 4 Stunden Arbeit Heute

:anmach:

AW: Baubericht 2,8m Ultimate von der Flugwerft Brendel

Moin Moin

Leider werde ich heute nicht dazu kommen etwas zu bauen , da ich mich Mental auf einen Zahnarzt Termin vorbereiten muß :shock: :wand:
ich baue am Sauftag (Vatertag) dann weiter :mrgreen:

AW: Baubericht 2,8m Ultimate von der Flugwerft Brendel

Sooooo ein Schrott Heute abend gehts mir besser AAAABER leider werde ich wegen diesem blöden Sauftag wieder nix Arbeiten können
weil der dremel zu laut ist LOOOL . . . Ich hasse Feiertage !!!

AW: Baubericht 2,8m Ultimate von der Flugwerft Brendel

Den Rohbau werde ich warscheinlich noch vor dem Herbst fertig bekommen :mrgreen:
Heute habe ich das Höhenleitwerk fertig gemacht aber noch nicht Verschliffen , Bilder gibts nachher noch

AW: Baubericht 2,8m Ultimate von der Flugwerft Brendel

Nachdem ich gestern nicht dazu gekommen bin etwas zu berichten (Bauwut) mache ich das heute

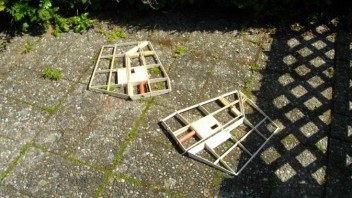

Ich habe gestern die Verstärkungen ind die Höhenruder gerippe eingeklebt .
Das Servobrett extrafest verleimt und die Stellen für die Ruderhörner verstärkt :

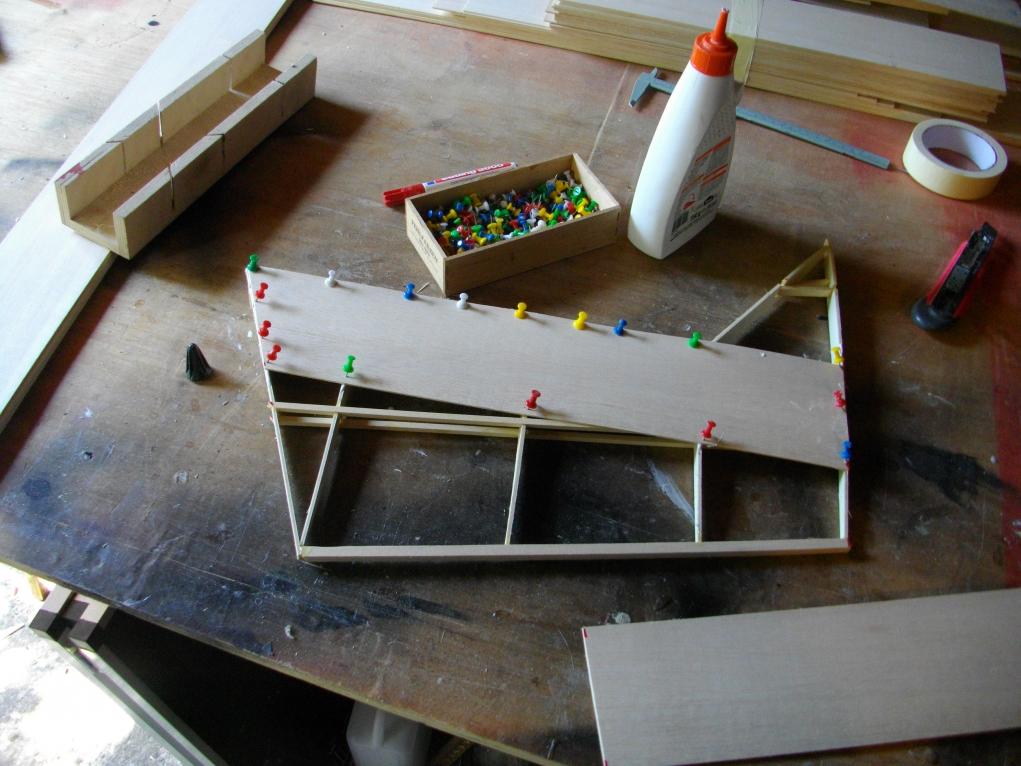

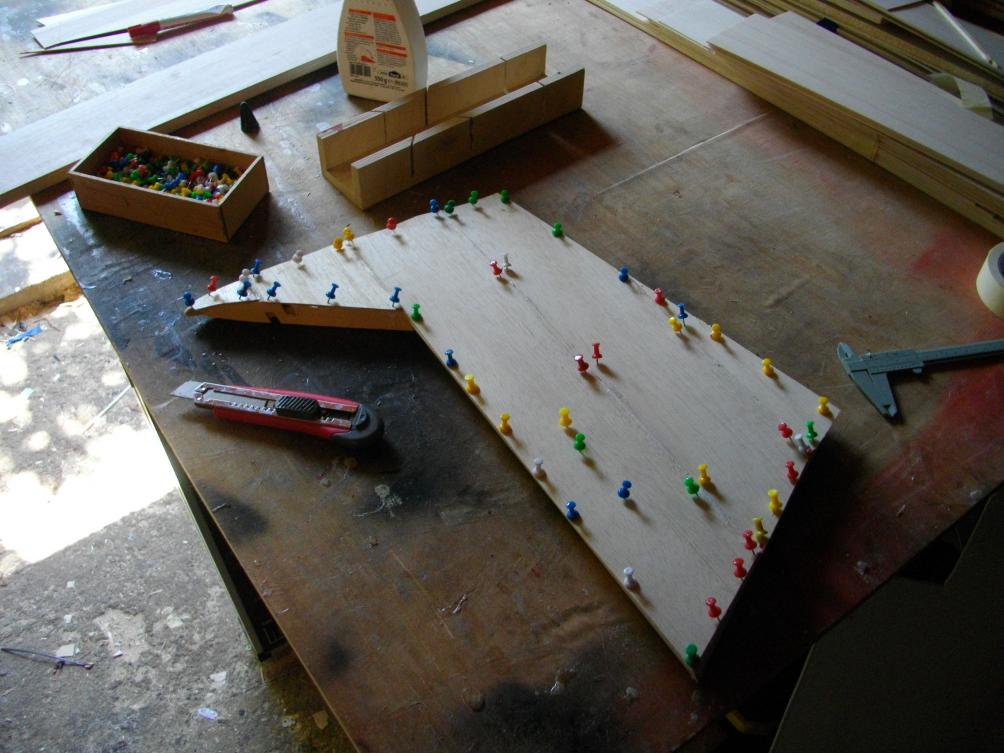

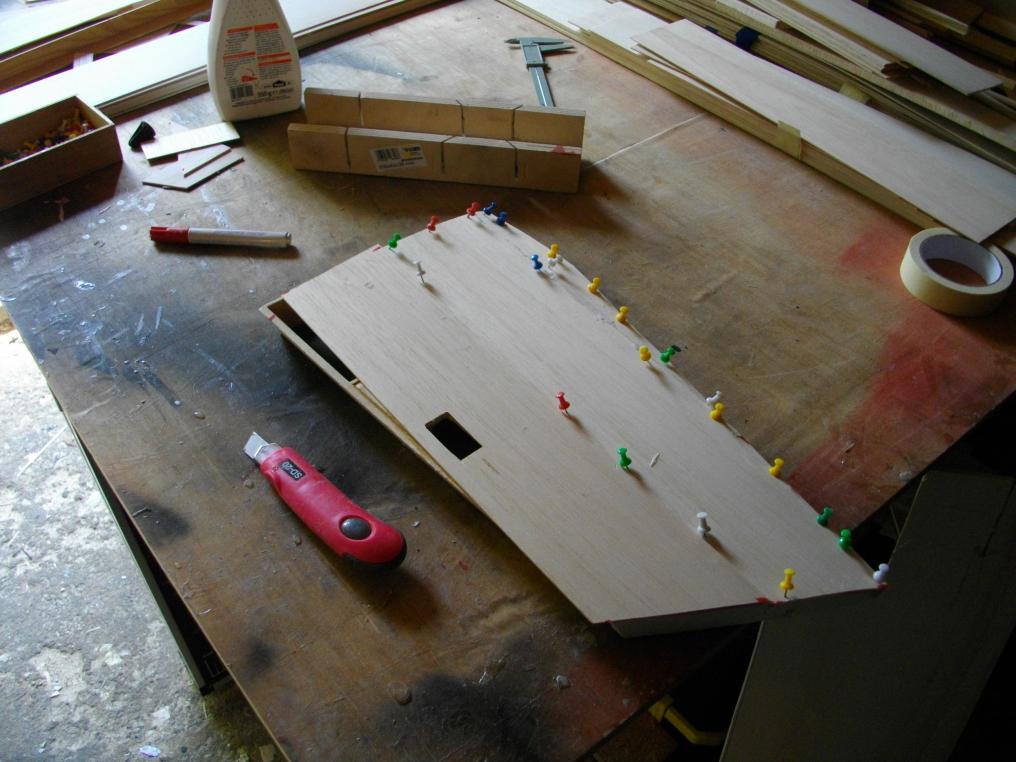

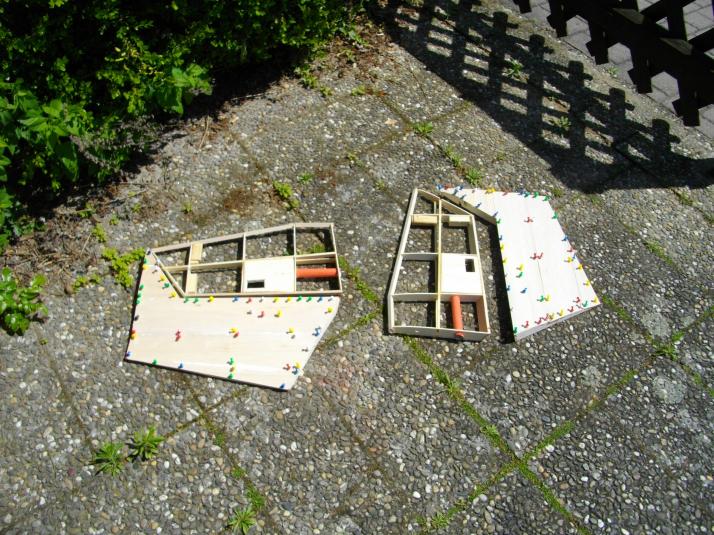

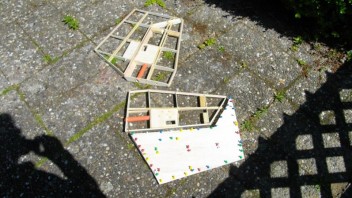

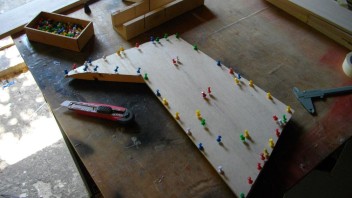

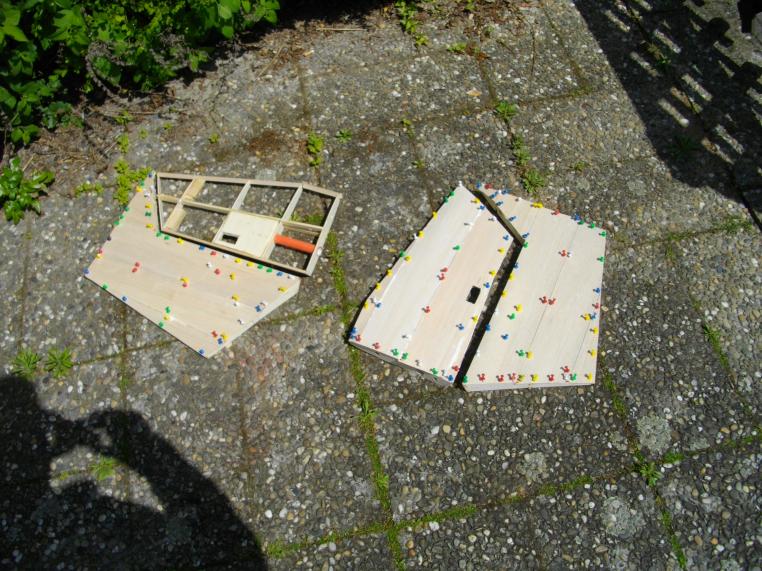

Danach ging es mit deren Verplankung weiter , und jede menge Pinwandnadeln :o

Bevor man mit der Ruderwurzel weiter macht
sollte man den Weg für die Servokabel frei machen :

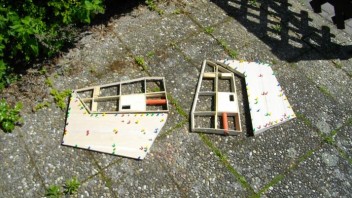

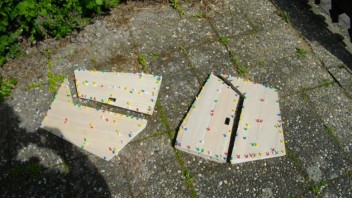

Es ist geschafft :

:anmach:

AW: Baubericht 2,8m Ultimate von der Flugwerft Brendel

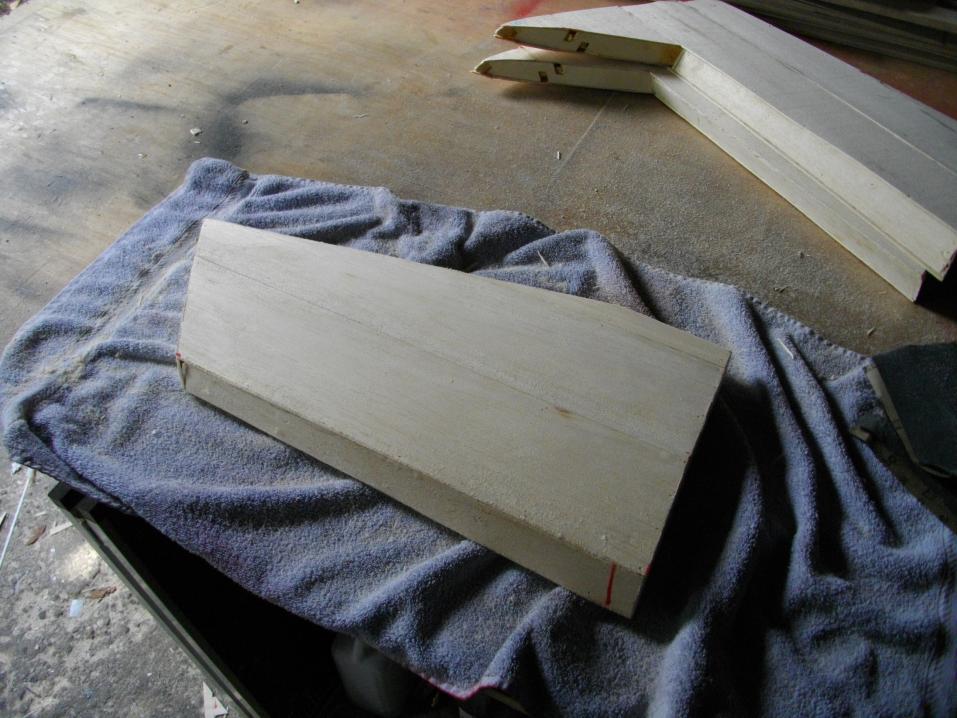

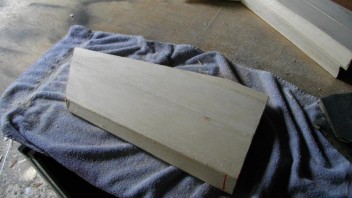

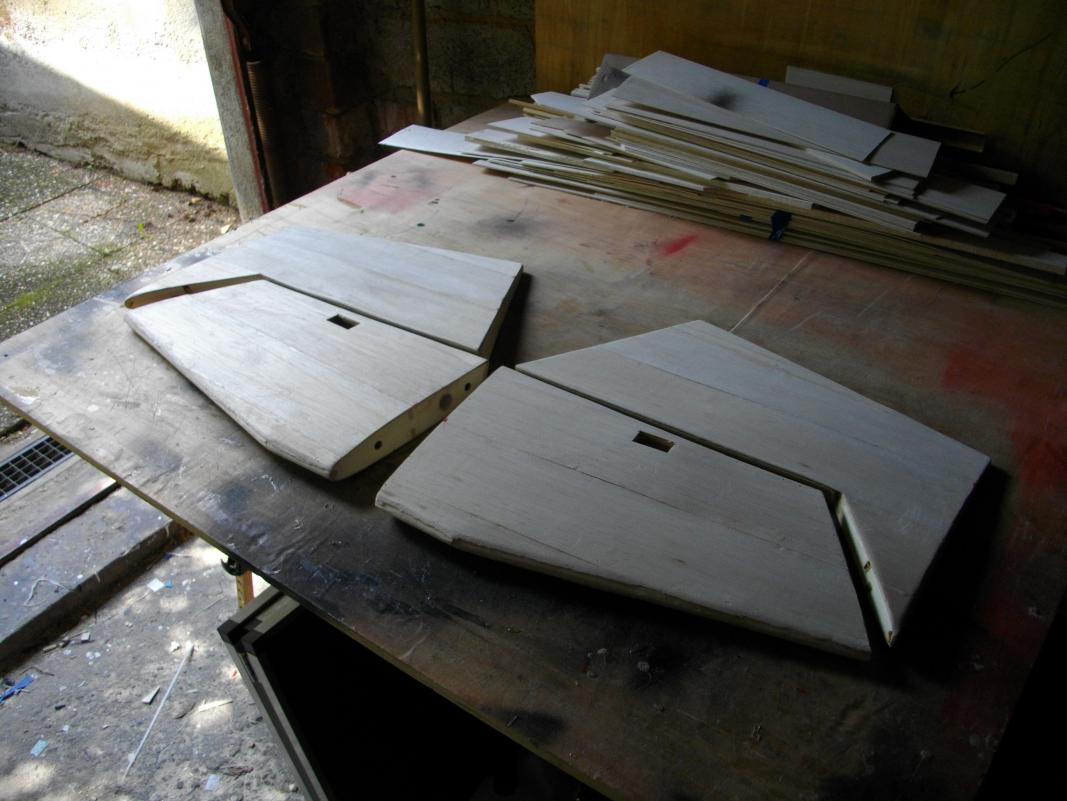

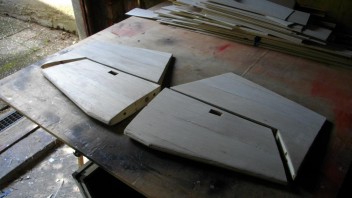

Nun wird noch alles Vorverschliffen :

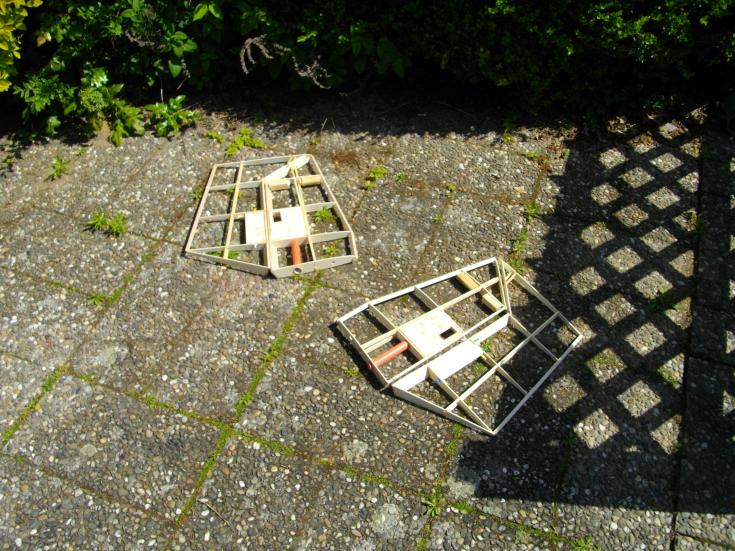

Es ist geschafft ! Alles in allem 12h
Arbeit für 2 Höhenruder :anmach:

Der Plan für die kommende Woche :
-Aufbau der Flügel :anmach:

AW: Baubericht 2,8m Ultimate von der Flugwerft Brendel

Jep die werden noch mit Balsaspachtel bearbeitet und mit feinem Schleifpapier bearbeitet ,
das mache ich aber erst 2-3 Tage vor der Verspannung .
Die verspannung mache ich wieder mit Spannseide die Farbe dann mit Autolack .

AW: Baubericht 2,8m Ultimate von der Flugwerft Brendel

Heute habe ich die Flügel in Angriff genommen !
Ich habe beschlossen die Flügel nicht Teilbar zu bauen da sie so noch recht Handlich sind .

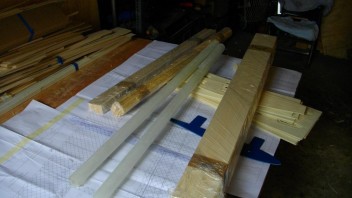

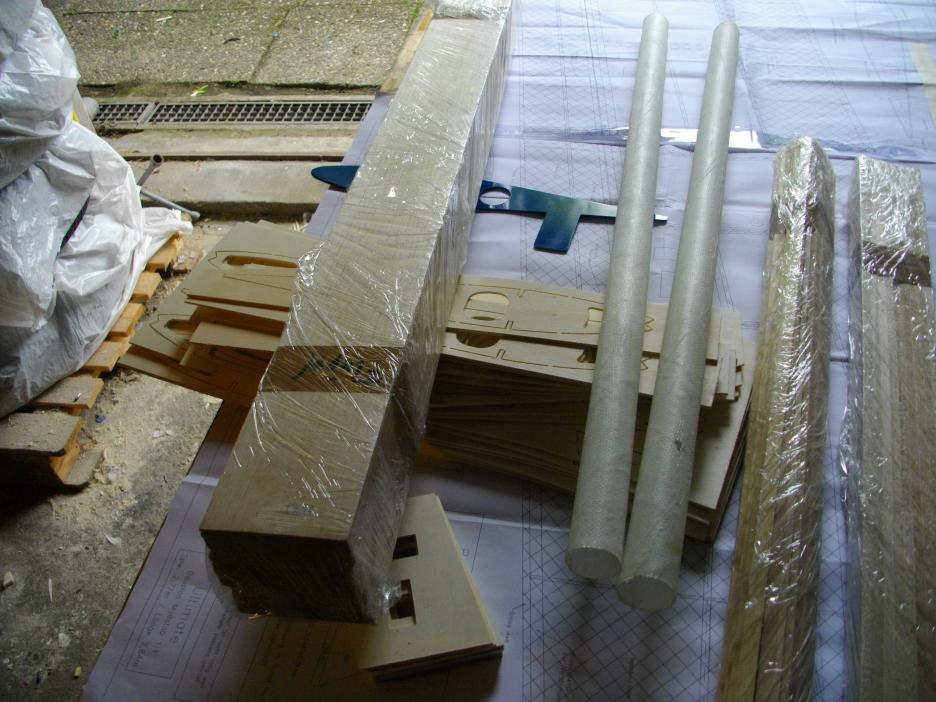

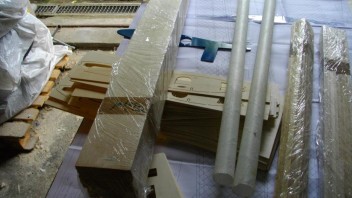

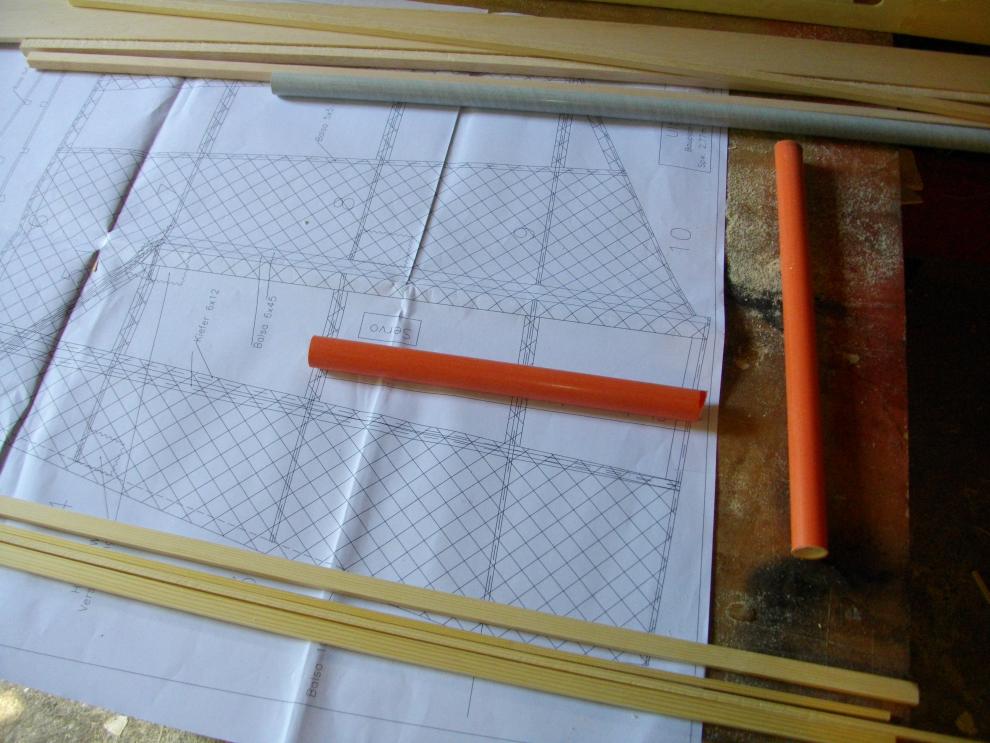

beginnen tue ich wie Immer mit dem zusammensuchen der Teile :

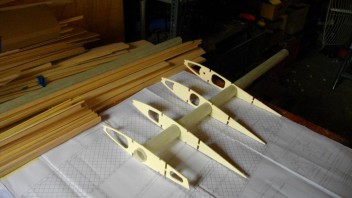

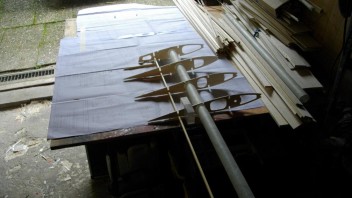

Danach bereite ich die Rippen und das Steckungsrohr vor :

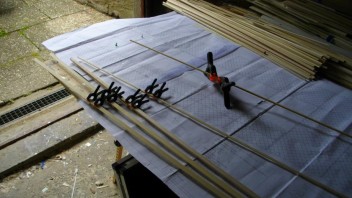

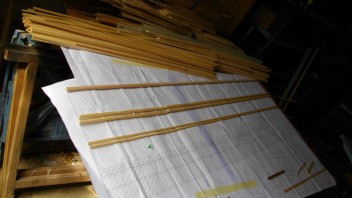

Hier Stelle ich die Holme zusammen und schneide sie etwas länger damit sie Passen

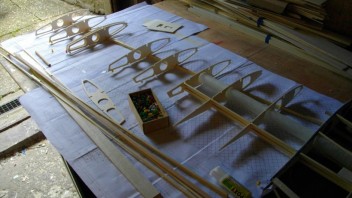

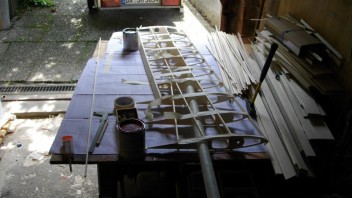

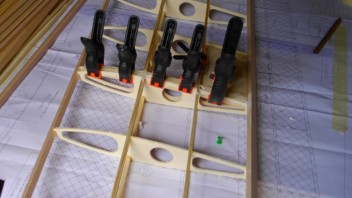

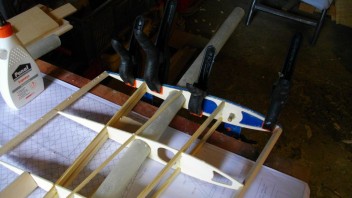

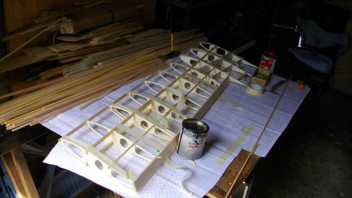

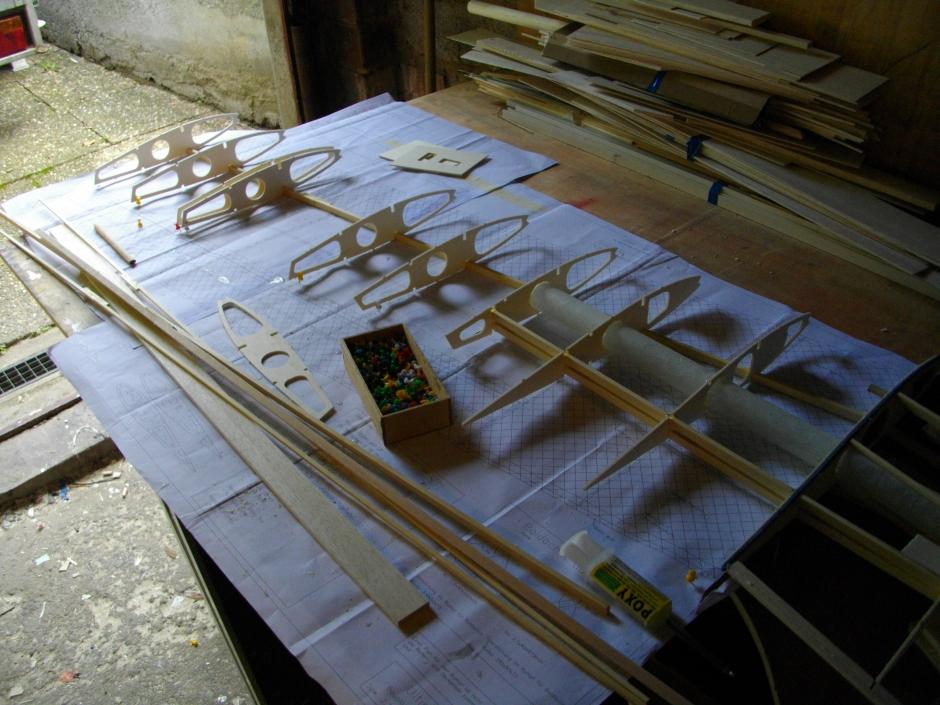

Nachfolgend werden Rippen und Holme zusammengefügt :

AW: Baubericht 2,8m Ultimate von der Flugwerft Brendel

Hier werden die Verstärkungen für die Tragflächenstreben eingeklebt :

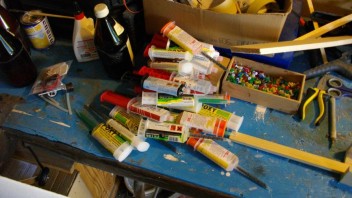

der Epoxyverbrauch kann sich auch sehen lassen :

Hier klebe ich die GFK Verstärkungen für Baldachimaufnahme ein :

:cool:

AW: Baubericht 2,8m Ultimate von der Flugwerft Brendel

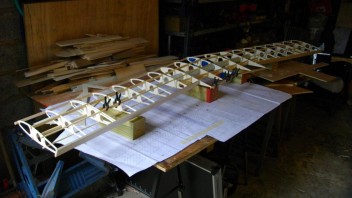

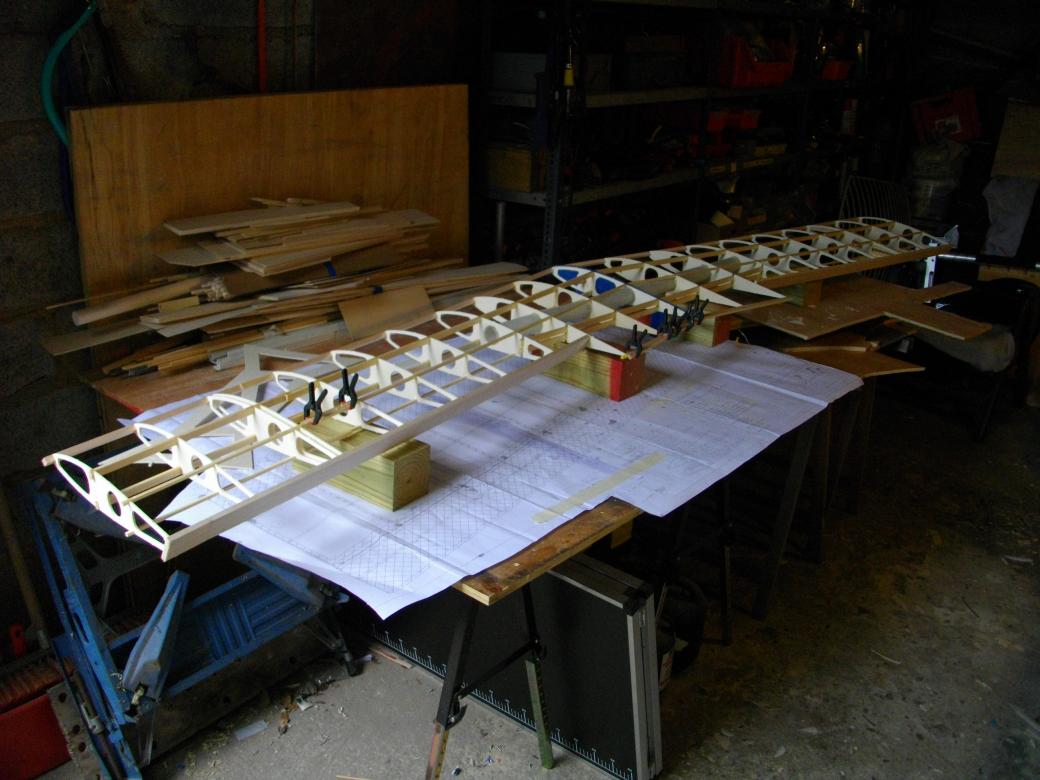

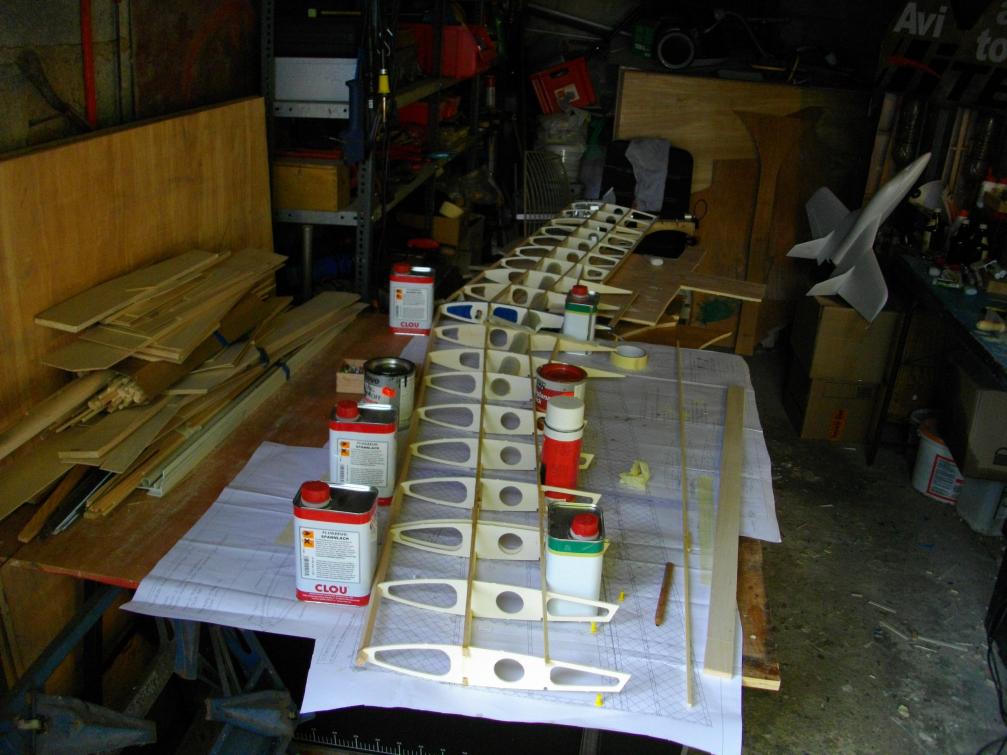

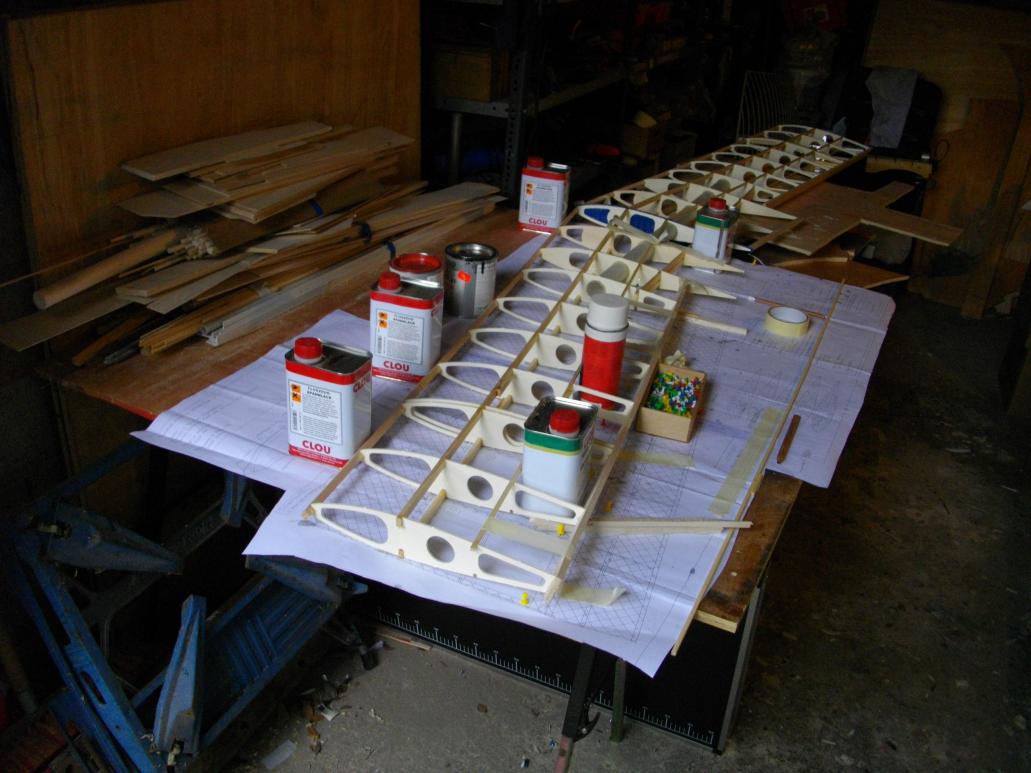

Danach spiegele ich den Flügel :

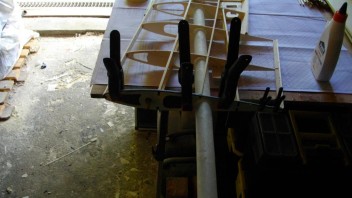

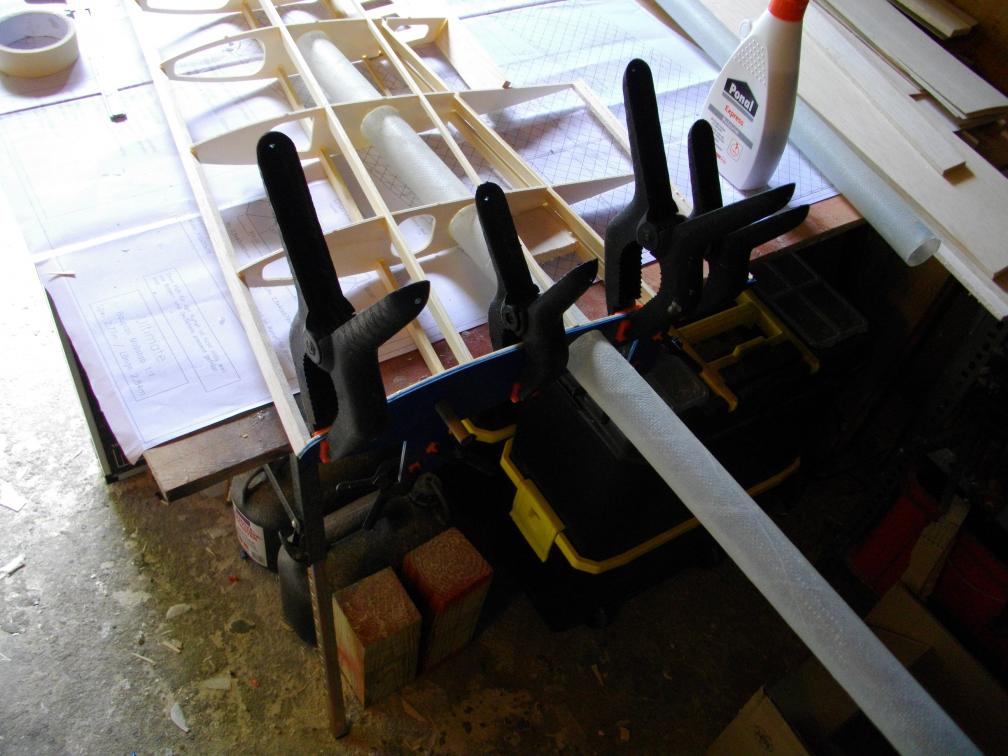

Auch hier geht auch fast nix ohne Hilfsmittel :

Es ist geschafft nach fast 12 Stunden

Plan Für Morgen : Epoxy kaufen :o

AW: Baubericht 2,8m Ultimate von der Flugwerft Brendel

Ich habe beschlossen einige Tage eine baupause zu machen da ich mich die Letzten Tage sehr verausgabt habe :mrgreen:
