So ich habe nun endlich die Fotos gefunden..

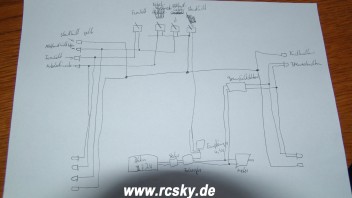

Hier der Schaltplan für die Lichtanlage:
[attachment=5]schaltplan-licht-rccar.jpg[/attachment]
Und hier die Fotos vom RC Car, wie es in Real aussieht:

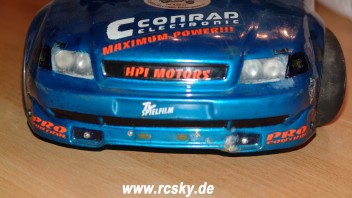

[attachment=4]licht-vorn.jpg[/attachment]

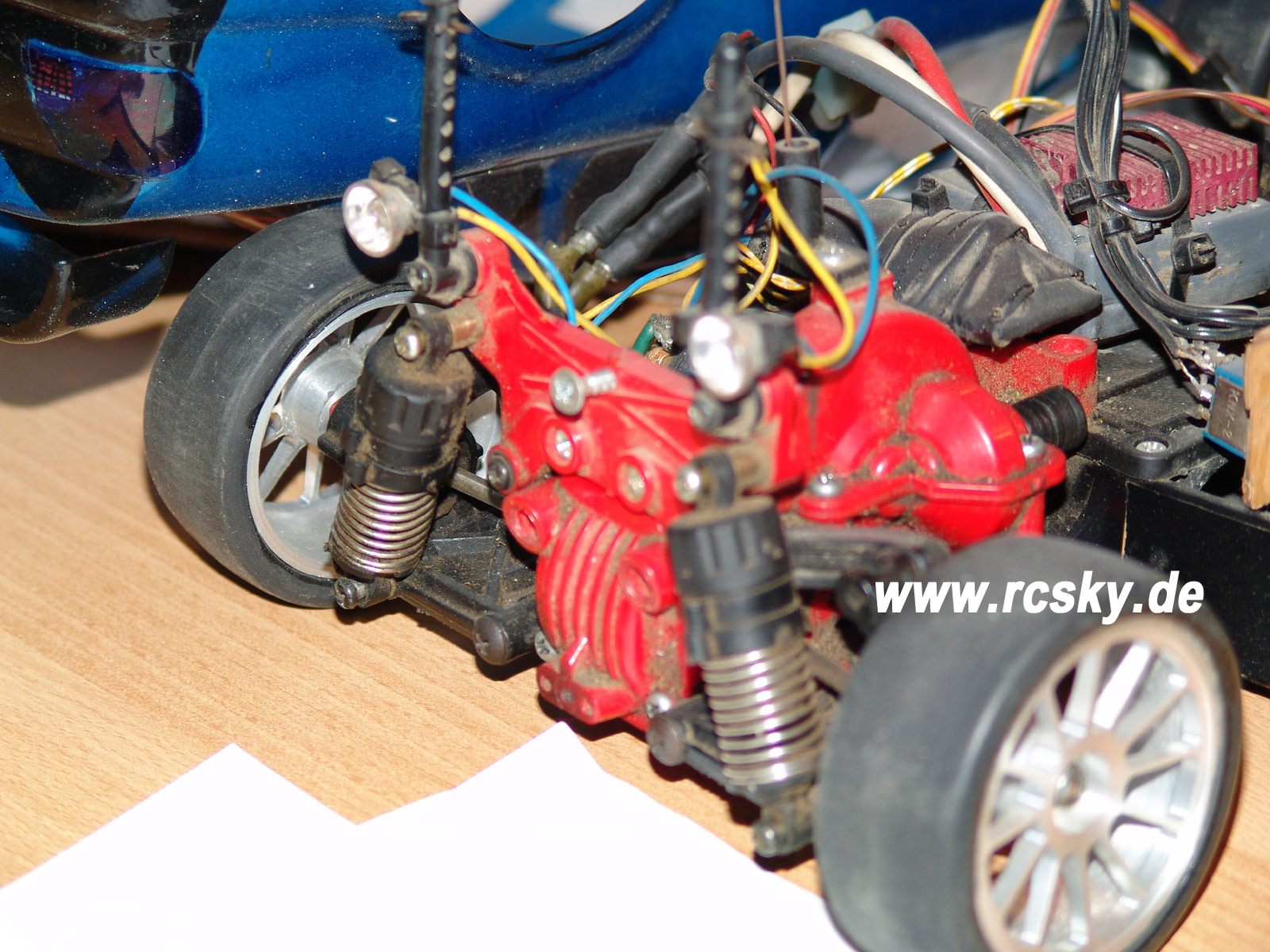

[attachment=3]licht-rc-car.jpg[/attachment]

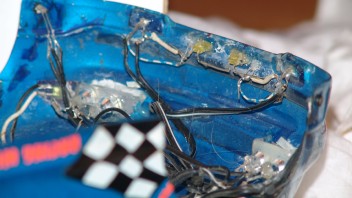

[attachment=2]licht-hinten.jpg[/attachment]
[attachment=1]bremslicht.jpg[/attachment]
Das Bremslicht ist mittels Kondensator gelöst. Während der Fahrt wird der Kondensator geladen, sobald man vom Gas geht wird der Kondensator nicht mehr mit Strom versorgt und gibt seinen an die Bremslichter ab.

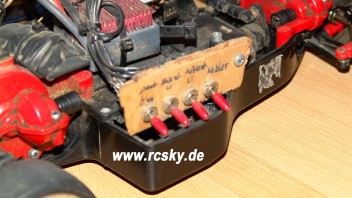

[attachment=0]licht-schalter.jpg[/attachment]
Das RC Car ist mittlerweile über 10 Jahre alt die Lichtanlage geht vermutlich auf die 7 Jahre zu. Deswegen gab es damals solche Highlights wie mittels Fernbedienung ansteuern nicht. Kann man vermutlich heutzutage alles über einen Mehrkanal Empfänger / Sender steuern. Kann auch sein, dass es das damals schon gab, nur war solche Technik um einiges teurer.
Gruß Patrick
