MegaPirate und FrSky-Telemetry

Hat schon jemand die FrSky-Telemetry in Verbindung mit er9x zum Laufen gebracht?
Wenn Ja, wie?

AW: MegaPirate und FrSky-Telemetry

Die Daten auf dem Sender anzeigen, das ist nicht das Problem.
Funktioniert mit den Sensoren von FrSky und HUB ganz ordentlich (in allen meinen Helis).
Das, was ich gerne hätte, wären z.B. die GPS-Daten über den ComPort mit Signalinvertierung direkt an den Empfänger.
Das soll gehen. Habe ich aber bisher nicht zum laufen bekommen.

AW: MegaPirate und FrSky-Telemetry

Ja, sicher. Wie schon gesagt, die Daten auf dem Sender anzeigen, das ist nicht das Problem.
Die vorhandenen Sensoren und das GPS möchte ich nutzen. Das muss gehen.

AW: MegaPirate und FrSky-Telemetry

Nicht ganz. Der Kollege nimmt noch einen Nano dazu. Es geht mit MP auch ohne. Der Code ist ja schon in OSD_FrSky.pde implementiert.
Damit habe ich mich noch nicht befasst. Vielleicht hat das schon einer hin gefummelt. Man(n) muss ja nicht immer das Rad neu erfinden.
Den Inverter hatte ich nur schnell mal gebaut (2 Widerstände 1 NPN). Es kam aber am Sender nichts an.

AW: MegaPirate und FrSky-Telemetry

Bei mir ist die 9x mit er9x-FrSky-Software im Einsatz.
9x oder 9xr, das ist der gleiche Sender nur mit einem anderen Gehäuse.
OK, da ist schon die Beleuchtung eingebaut und die Anschlüsse für den Programmer sind schon dran.
Bei mir ist der ganze Programmer eingebaut mit USB im Akkufach.

AW: MegaPirate und FrSky-Telemetry

Es funktioniert………………….
Meine Transistorschaltung hat wohl einen kleinen Denkfehler.
Mit einem MAX3232 ging es dann.

Die Investition belief sich auf 4.95€.
Es geht auch für 1,95€, aber dann heißt es 3 Wochen warten.
Probleme hatte ich nur mit meinem 6-Kanal-Empfänger,
der hat nur einen Analoganschluss für die Telemetrie.
Des weiteren ist die Telemetrieausgabe bei MP auf COM1, auch wenn in der ArduCopter.pde
COM3 angegeben ist. In der OSD_FRSKY ist COM1 als Ausgabe fest verdrahtet.

AW: MegaPirate und FrSky-Telemetry

Ganz einfach. Das Ding ist beschriftet.
Auf der einen Seite steht RS232 und auf der Anderen TTL
Auf der Seite von RS232 schließt du Plus und Minus vom Board an und an den Pfeil "->" das Signal vom ComPort (TX)
Die TTL-Seite schließt du nur Minus und das Signal an "->"

Foto kommt dann am Wochenende, wenn ich wieder daheim bin.

AW: MegaPirate und FrSky-Telemetry

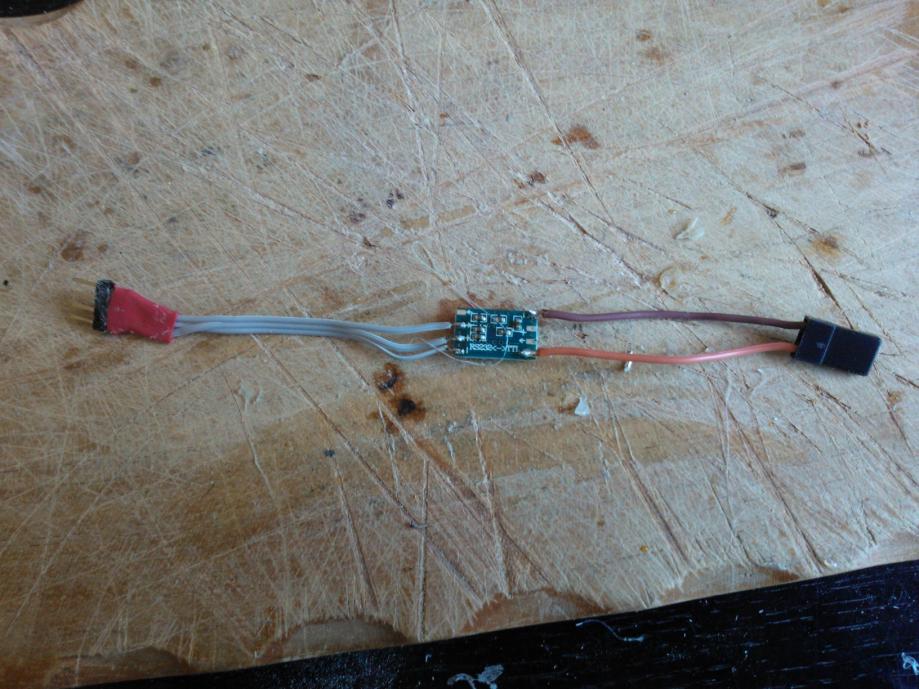

Hier ein Bild zum Inverter incl. Stecker.
Links zum Board und rechts zum Empfänger

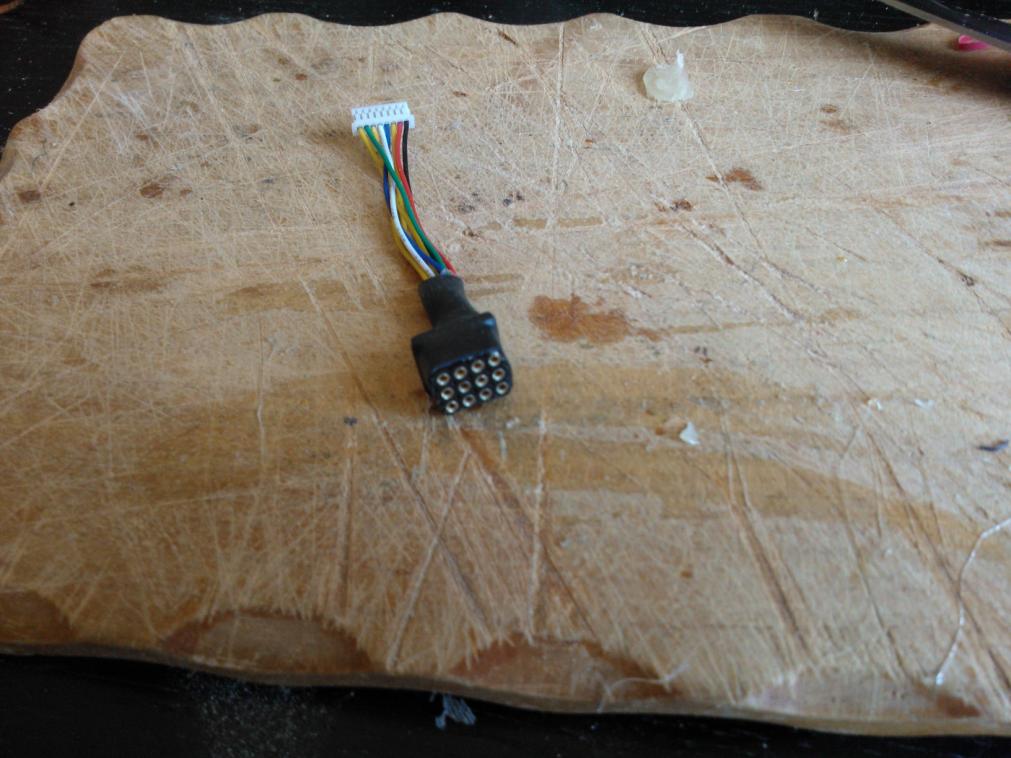

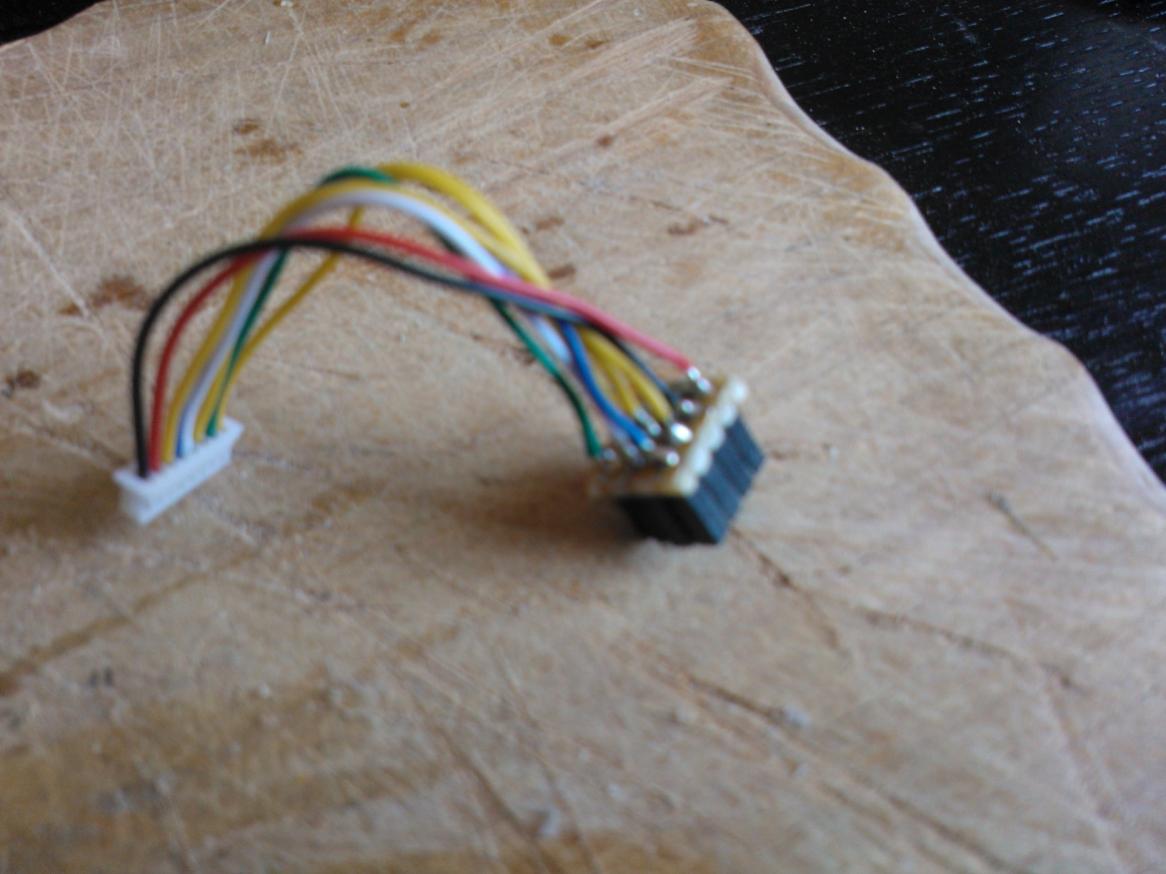

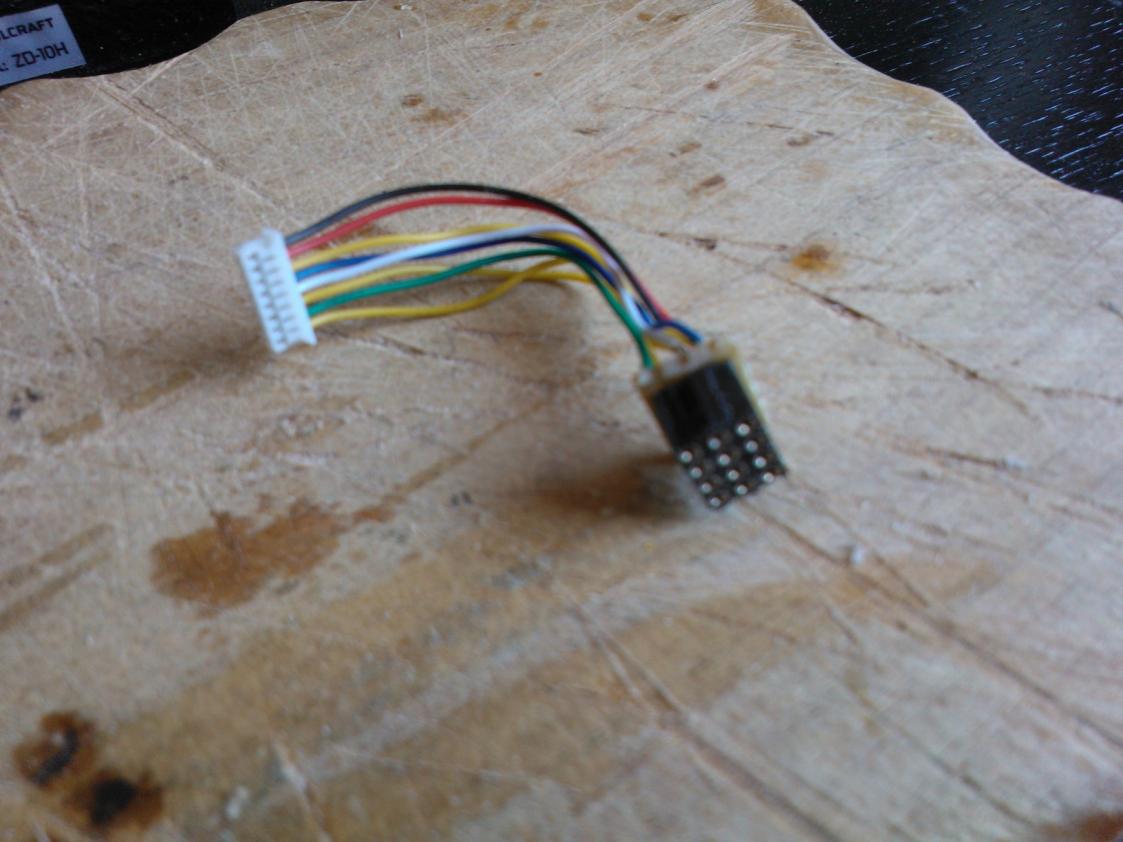

Hier ein Verteilerstecker mit Stromversorgung für COM 1, 2 und 3

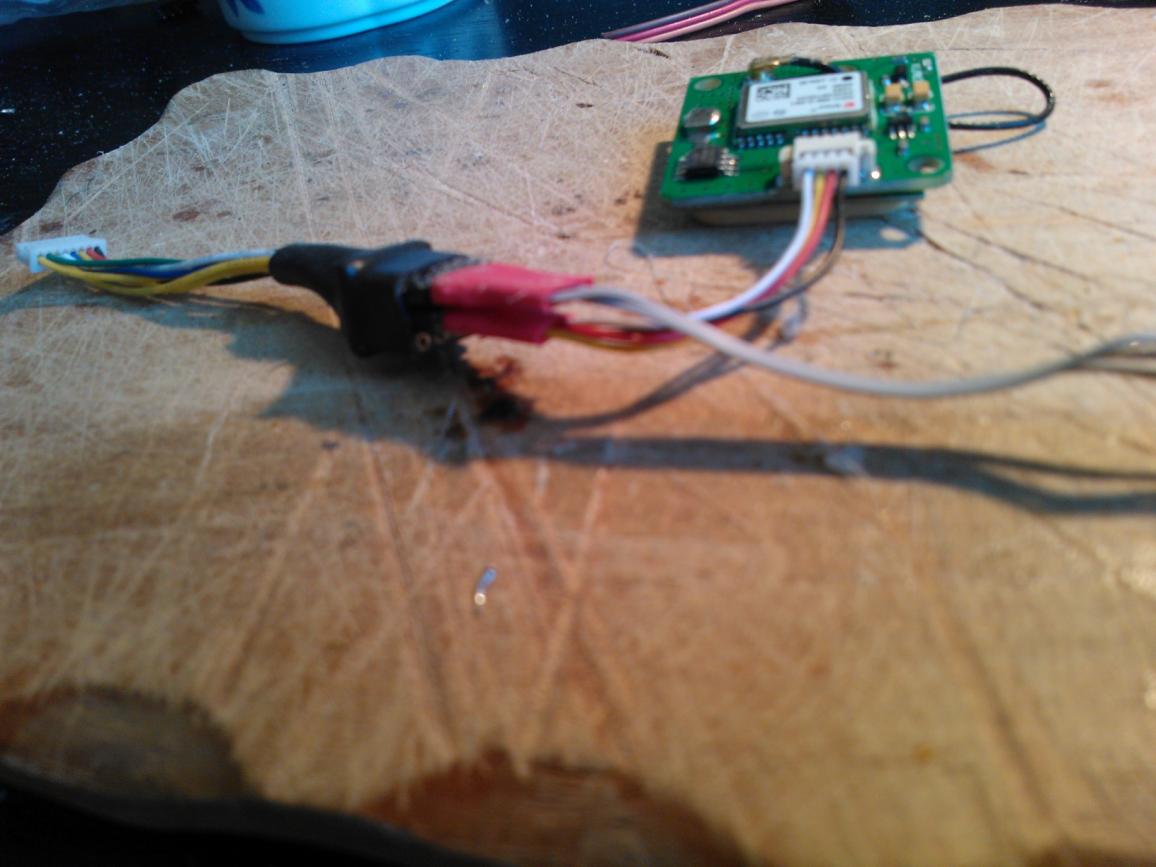

Mit angestecktem GPS und Inverter

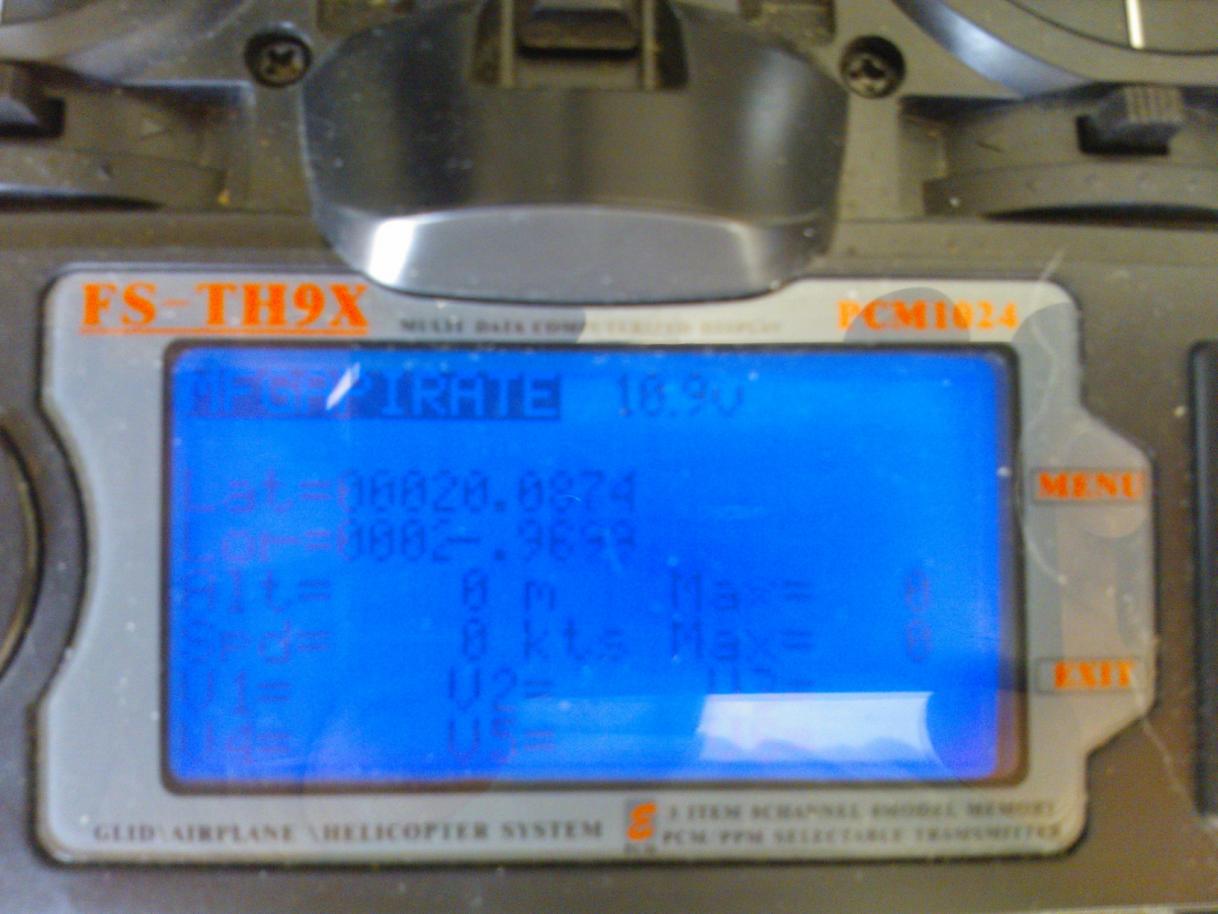

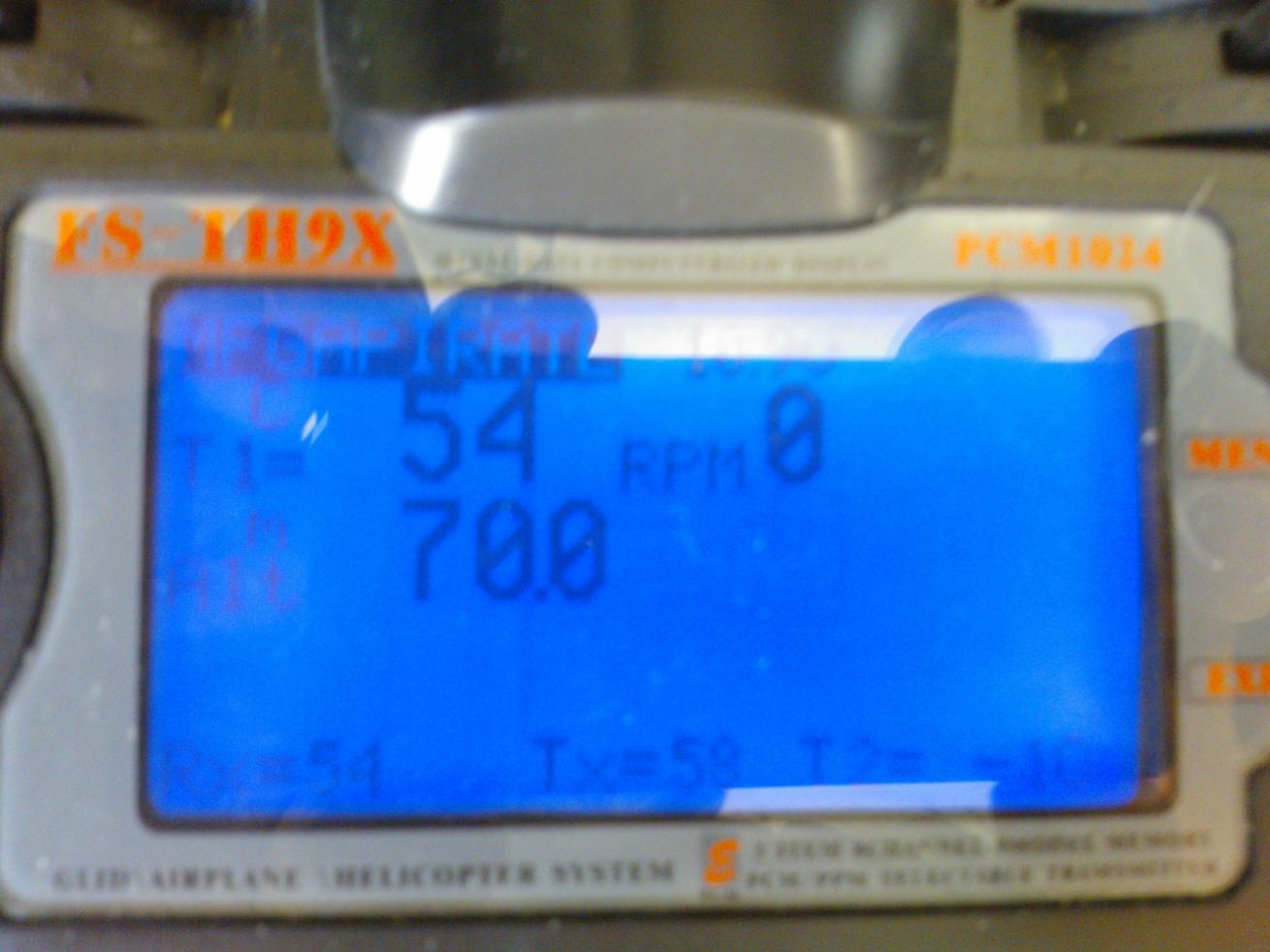

Und die Telemetrie anzeige am Sender

AW: MegaPirate und FrSky-Telemetry

Bei mir ist er9x-FrSky auf dem Sender.

AW: MegaPirate und FrSky-Telemetry

Zitat

Hast Du mal eine Quelle.....

Suche mal in der Buch nach rs232 ttl max3232.
Da wird dann genau der von mir verwendete mit aufgelistet

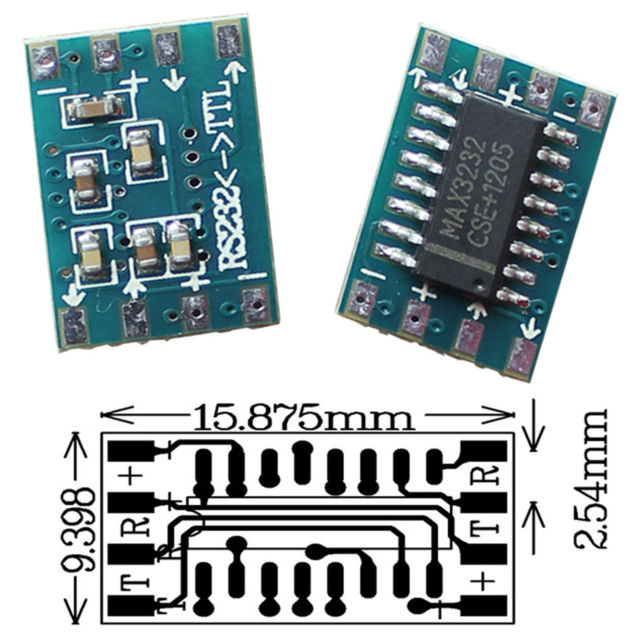

Oder sollte ein Link erlaubt sein, dann dieser hier.
Da habe ich meinen auch her.

Zitat

...einen deutlicheren Schaltplan?

Schaltplan? Das "Ding" ist doch beschriftet.
Auf der einen Seite steht RS232 und auf der Anderen TTL.
Auf der Seite von RS232 schließt du Plus und Minus vom Board an und an den Pfeil "->" das Signal vom ComPort (TX).
Die TTL-Seite schließt du nur Minus und das Signal an "->"
ich wüsste jetzt nicht wie ich das sonst noch beschreiben sollte.
Auf einem meiner Bilder kann man das aber auch ganz gut erkennen.

Zitat

....in den Emfänger eingebaut?

Nein, am Empfänger angeschlossen.

Zitat

.....GPS Daten anzeigen lassen, was zeigt er dann genau?

die Koordinaten
