AW: Mosmutzel's TBS Discovery
Ja das ist ein 433mhz Ground Modul für iPhone / iPad. Funktioniert mit den normal 3DR (oder Clone) 433mhz Airmodulen. Bisher gab es nur die 915Mhz Variante.
Mit der Telemetrie hatte ich bis jetzt noch kein Problem gehabt. Habe sie entweder per Laptop oder mit einem otg Kabel an meinem billig Android Tablet betrieben.
Mehr Infos zum iPhone 433mhz Telemetrie Interface:
http://fightingwalrus.com
AW: Mosmutzel's TBS Discovery
Endlich auch in der 433mhz Variante erhältlich und da ich gerade in den USA bin hat es sich Angeboten das gleich zu Ordern.
Bin gespannt wie es mit dem Copter Funktioniert.

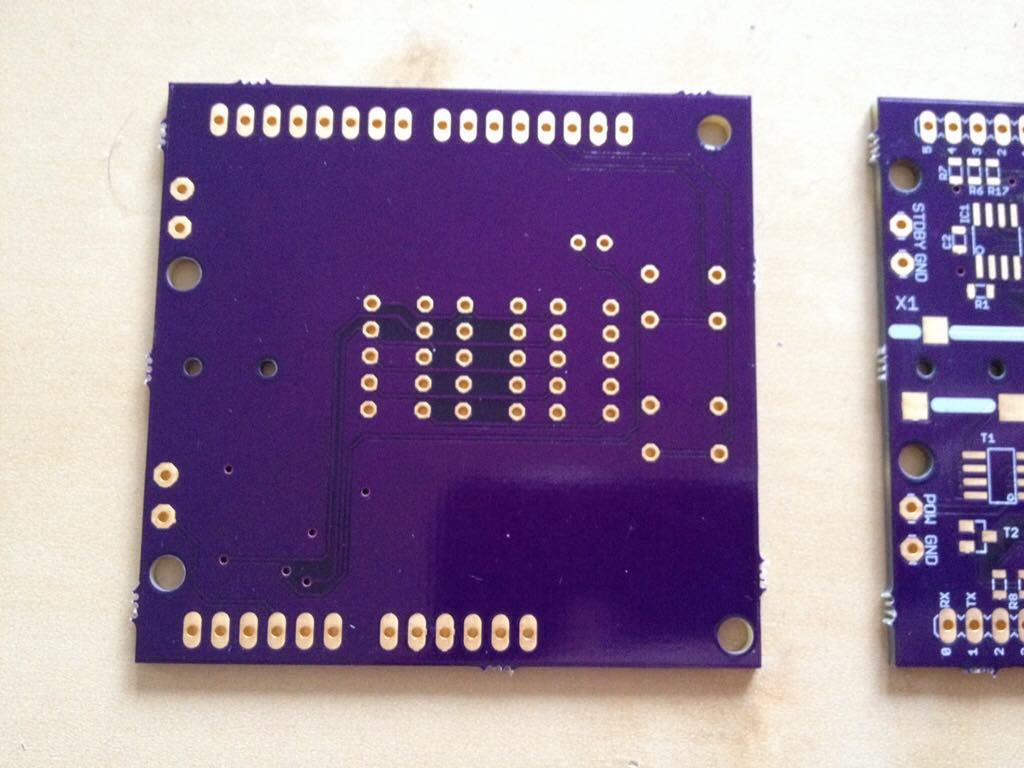

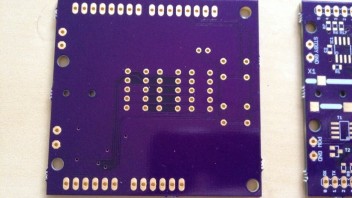

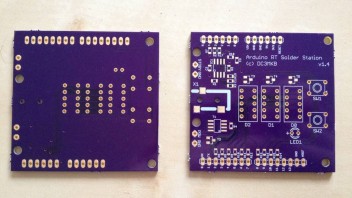

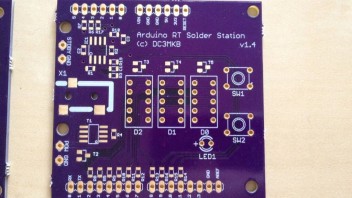

Habe zwei Platinen für eine DIY Lötstation (v1.4) abzugeben.
Projekt wurde von Matrin Kumm entwickelt und wird hier beschrieben: http://www.matrin-kumm.de/smd_loetstation
So lässt sich eine SMD Lötstation für ca 80€ selbst bauen
Teileliste gibt es per Mail bei Kauf dazu.
Verkauf erfolgt von Privat unter Ausschluss jeglicher Gewährleistung.
Preis je Platine 10€ inkl Versand im Briefumschlag.
Andere Versandart gegen Aufpreis machbar.
Zahlung nur per Paypal.

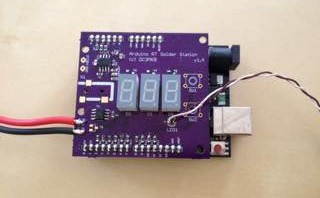

Und so kann das ganze bestückt aussehen:
AW: Mosmutzel's TBS Discovery
Wie versprochen.. Auf schwarze Kabelbinder gewechselt [emoji5]️

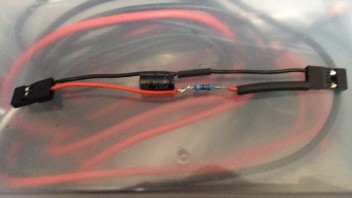

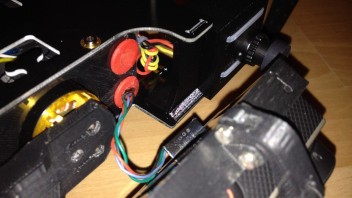

Außerdem habe ich noch ein RSSI Adapterkabel für den FrSky Receiver gemäß dieser Anleitung http://copter.ardupilot.com/wi…gnal-strength-indication/ angefertigt. Funktioniert wunderbar am Sbus Eingang des Pixhawk (in der Full Parameter List RSSI Pin 103 und RSSI voltage 3,3)
Klappt auch mit dem Mini Apm v3.1 im Hovership.
So sieht man die Signalstärke der Fernbedienung im MinimOSD.
AW: Prusa i3 rework
Die Einstellungen für den Support wird im Slic3er gemacht.
Siehe Beitrag 19 drittes Bild von oben. Dort sind meine Einstellungen für den Support.
Repetier nutze ich derzeit gar nicht. Ich nutze den Slic3r und dann per Webbrowser den Octopi angewählt, hochgeladen und druck starten.
Würde auch per SD Karte im Display gehen.
AW: Prusa i3 rework

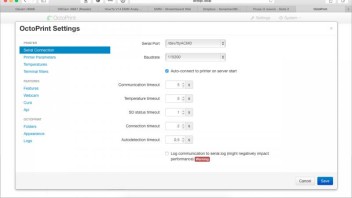

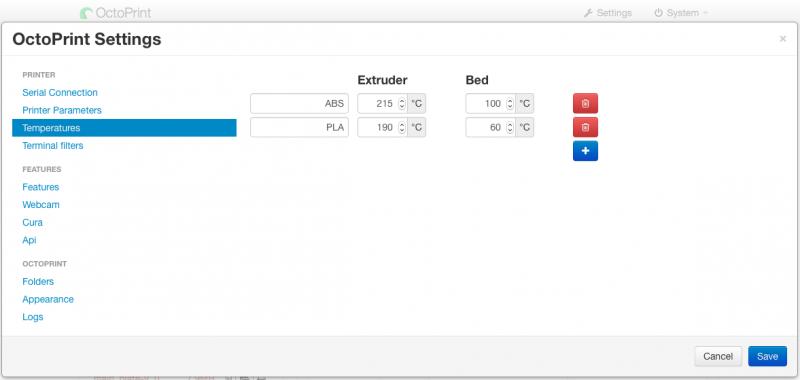

Und noch die Octopi Einstellungen:
AW: Prusa i3 rework

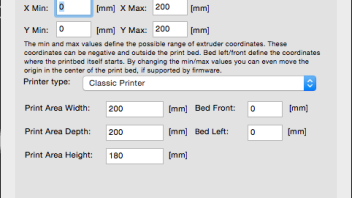

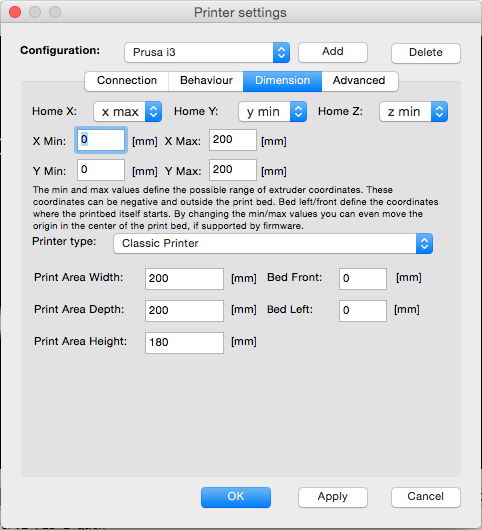

Die Repetier Einstellungen:

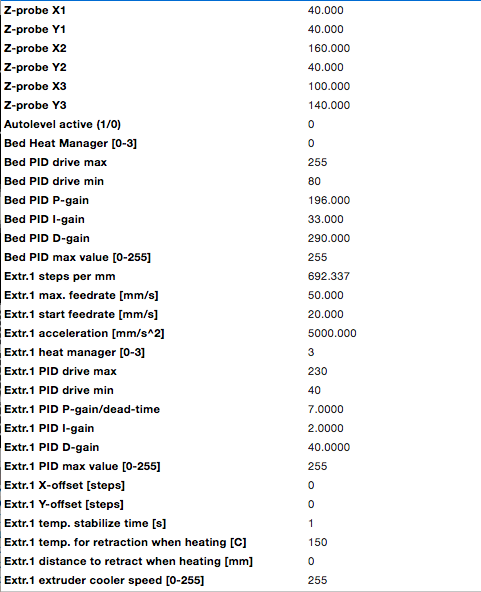

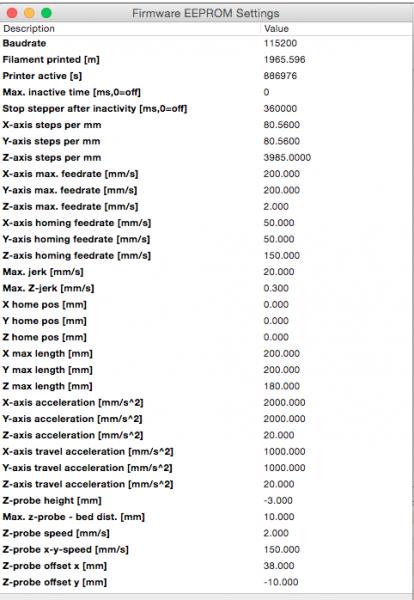

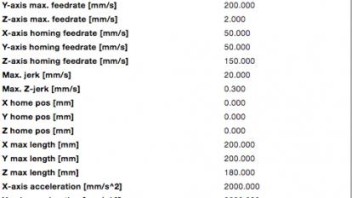

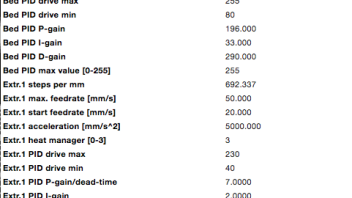

Die EEprom Settings
AW: Mosmutzel's Quadcopter
War ziemlich Windig an dem Tag. Ein bisschen Jello ist leider drin. Muss noch mal ein paar andere Gimbalgummis probieren.
Externer Inhalt
www.youtube.com
Inhalte von externen Seiten werden ohne Ihre Zustimmung nicht automatisch geladen und angezeigt.
Durch die Aktivierung der externen Inhalte erklären Sie sich damit einverstanden, dass personenbezogene Daten an Drittplattformen übermittelt werden. Mehr Informationen dazu haben wir in unserer Datenschutzerklärung zur Verfügung gestellt.
AW: Mosmutzel's TBS Discovery
Wieder ein Schritt weiter..

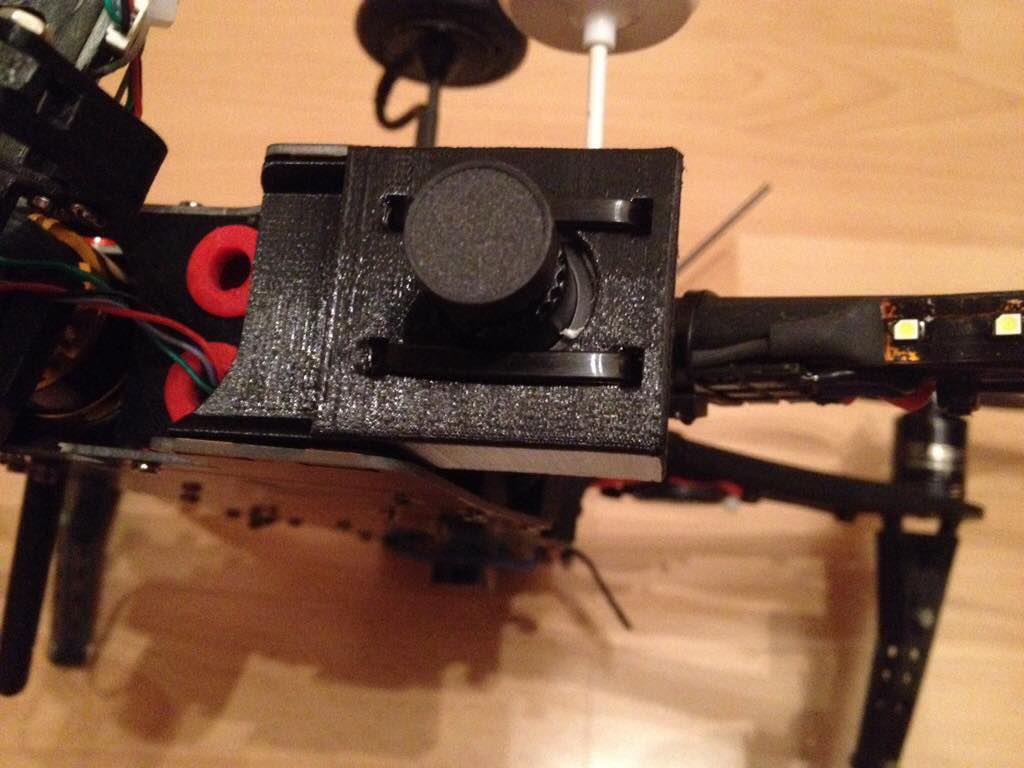

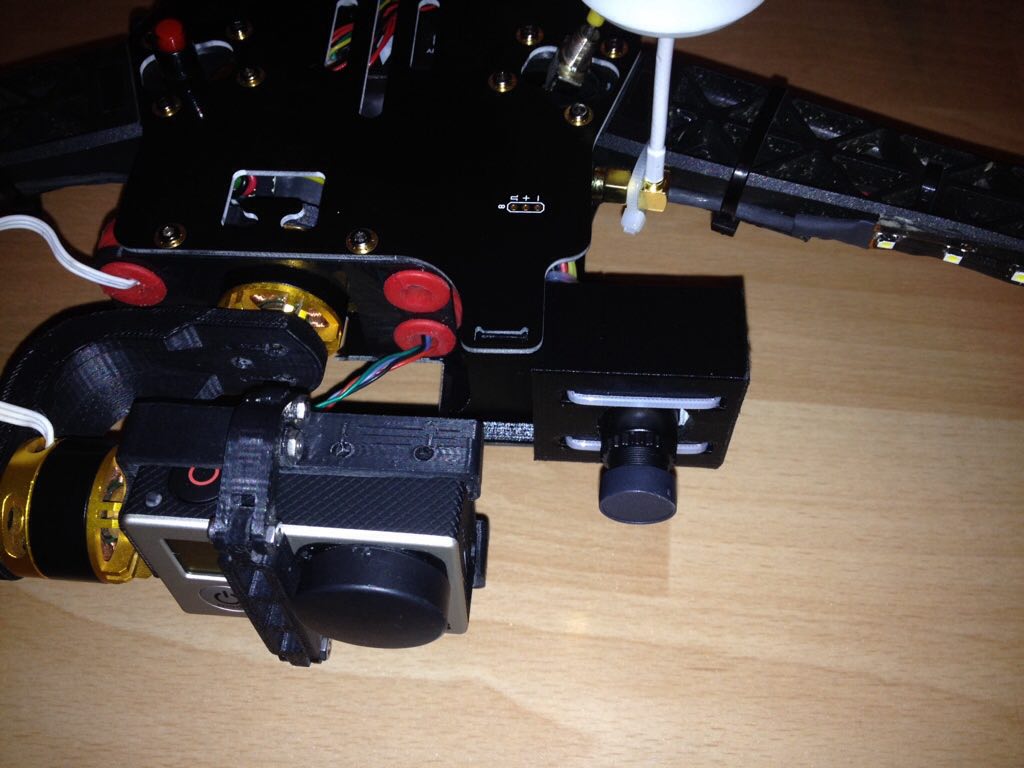

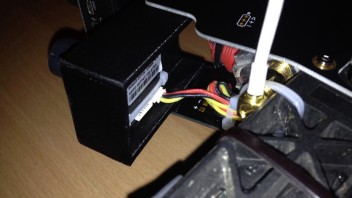

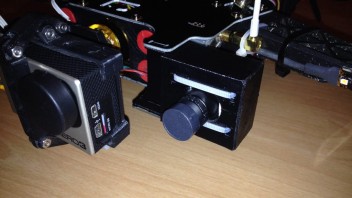

Vor ein paar Wochen habe ich die FPV Cam verbaut.
FPV Cam

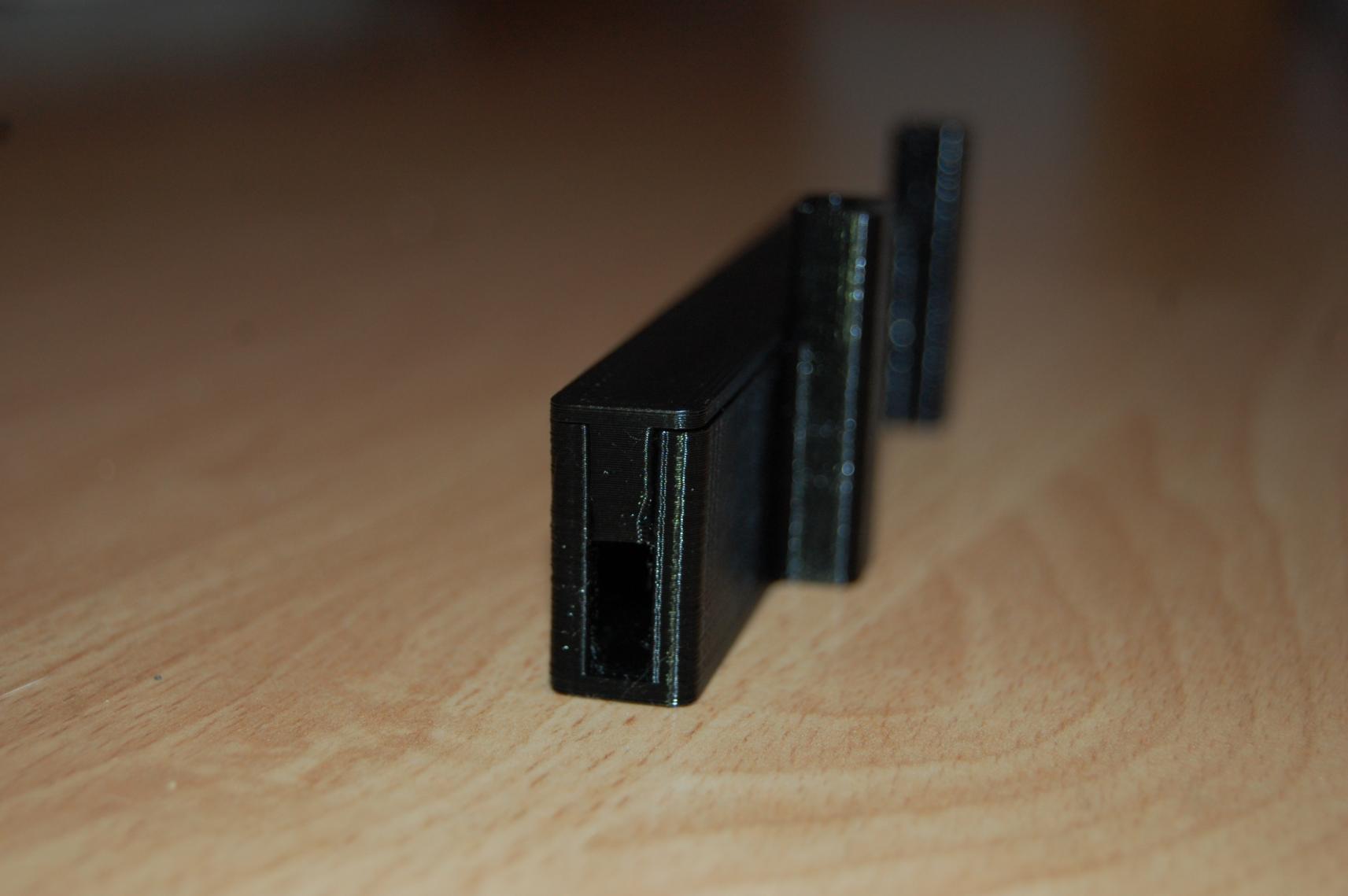

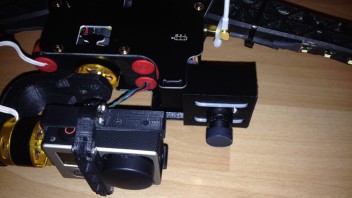

Folgenden Halter habe ich etwas modifiziert damit das Gimbal mit der GoPro nicht anschlägt.
TBS Discovery FPV Camaera extender
jaaaaa... die weißen Kabelbinder werden noch durch schwarze ersetzt
AW: Hovership MHQ2 aus dem 3D Drucker

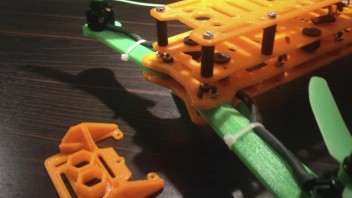

Habe mich heut aufgrund von Zeitmangel entschlossen mich vom orangenen Hovership MHQ2 zu trennen. (Einer reicht ja auch)
Wer Interesse hat meldet sich bei mir per PN.
Motoren 4x DYS BE1806 2300KV Brushless Motor Black Edition von Banggood (gekauft am 07.12.2014 für 58,25€ aus dem UK Shop und nur drei Flüge absolviert)
4x Emax ESC 12A (gekauft am 12.12.2014 47,39€ auch nur drei Flüge)
4x Gemfan 5x3 Propeller (zwei grün, zwei orange) ein grüner hat vorn eine kleine Macke und ein orangener am Schaft.
Rahmen wie beschrieben aus PLA in orange und grünen gedruckt.
Gummidämpfer sind mit dabei.
Komplett vormontiert wie auf den Bilder zu sehen.
Den Rahmen und die Propeller gibt es für lau... wenn die Motoren und ESC genommen werden.
Inkl Porto stelle ich mir 110€ vor. Zahlungsart Paypal.

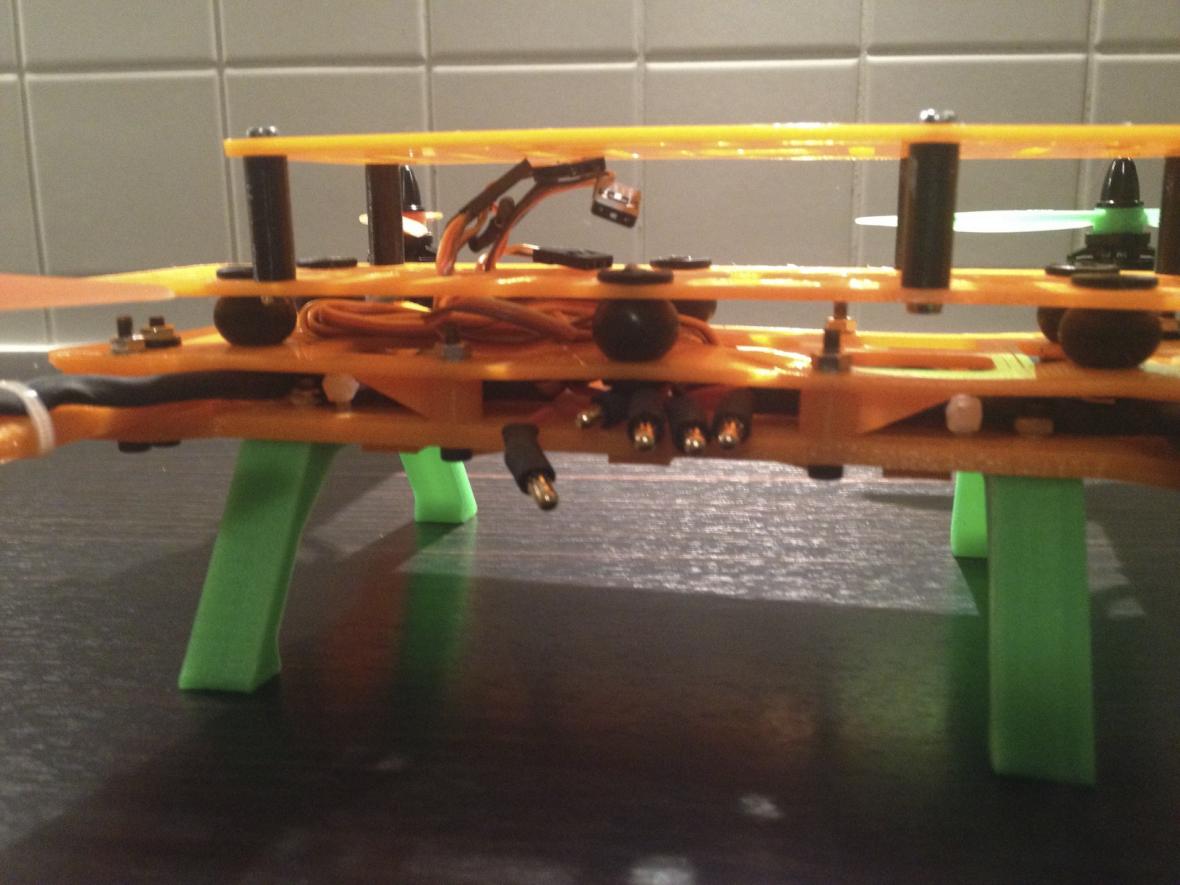

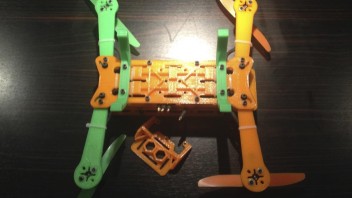

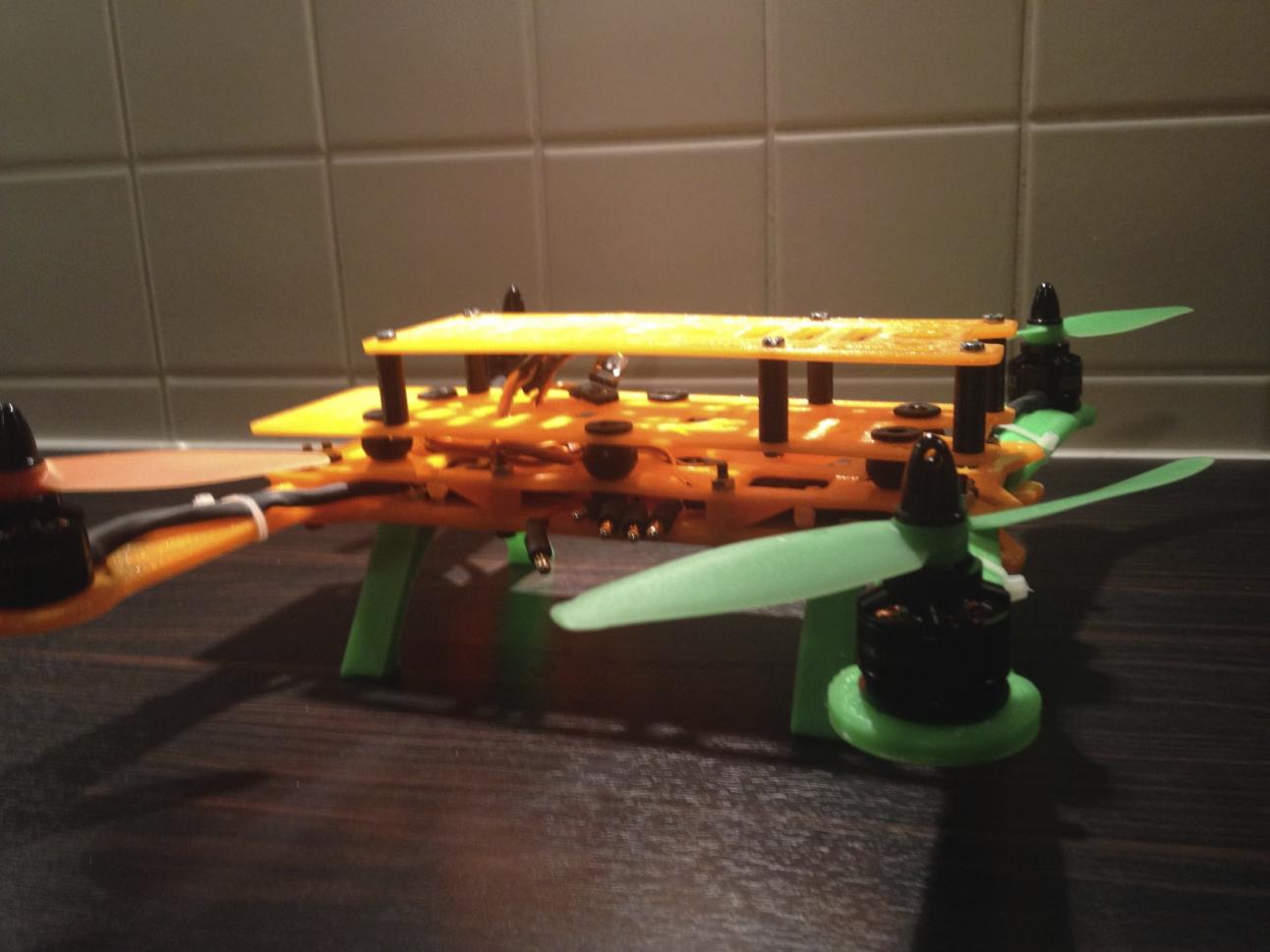

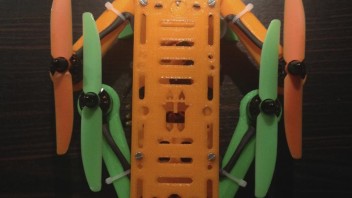

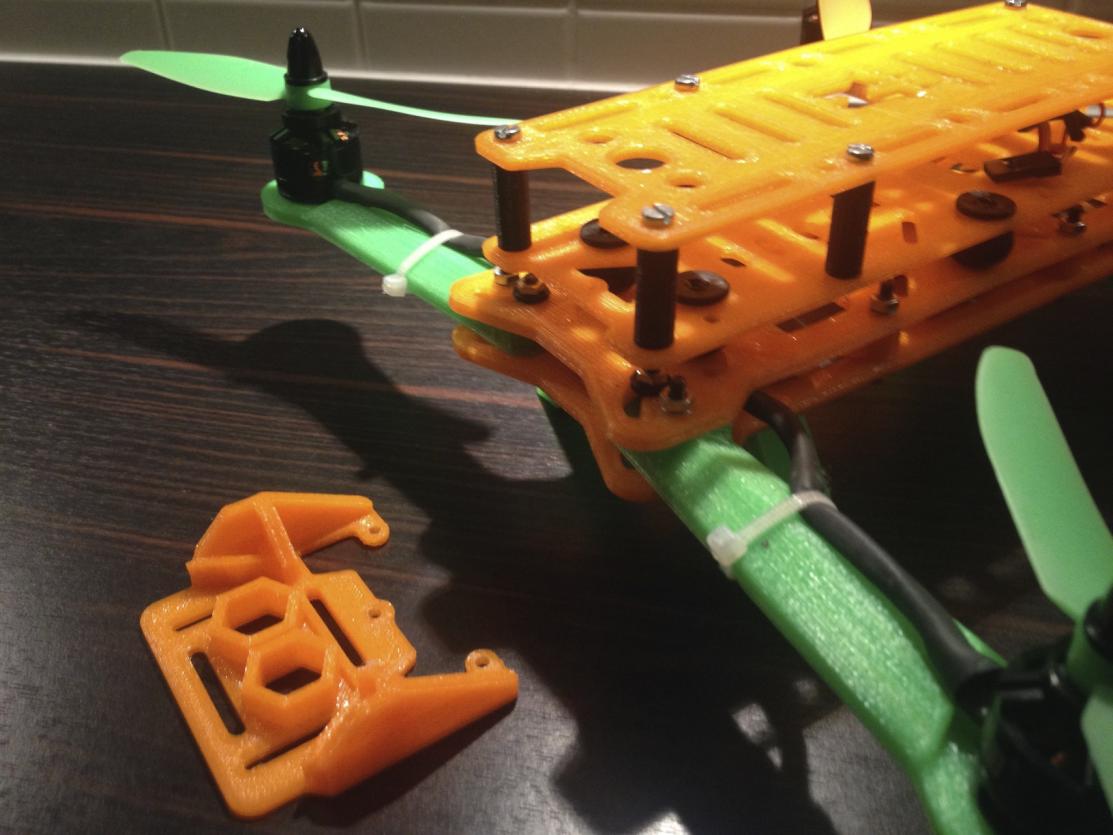

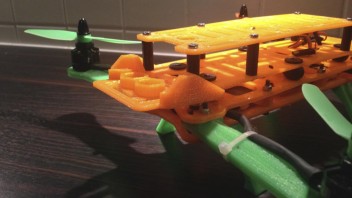

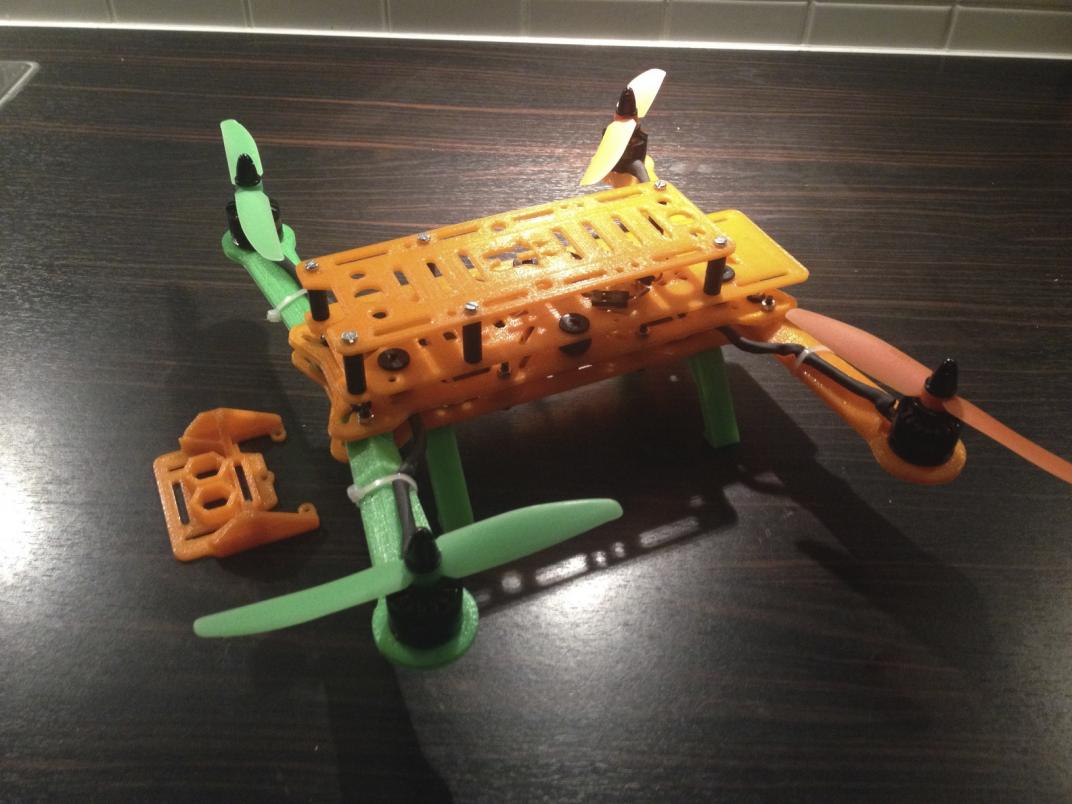

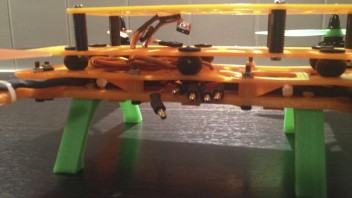

Hier ein paar Bilder:
ach ja.. Verkauf erfolgt ohne jegliche Gewährleistung oder Garantie von Privat..
kann gern die Rechnungen der Motoren und ESC beilegen wenn gewünscht.
AW: Prusa i3 rework
Zitat von mosmutzel;228300Hier mal meine aktuelle Configuration.h inkl Autobed Leveling mit Servo und Mikroschalter.
Hatte ich bereits hier angehangen Post 18
AW: Hovership MHQ2 aus dem 3D Drucker
Ach ja und einige Versenker im Acker hat er ohne Probleme ausgehalten nur ein Propeller musste getauscht werden. Die Arme klappen schön ein bei unsanftem aufkommen.
AW: Hovership MHQ2 aus dem 3D Drucker
Viel geflogen bin ich in letzter Zeit nicht. Auf Arbeit gab es zu viel zu tun. So blieb nur wenig für Privates.

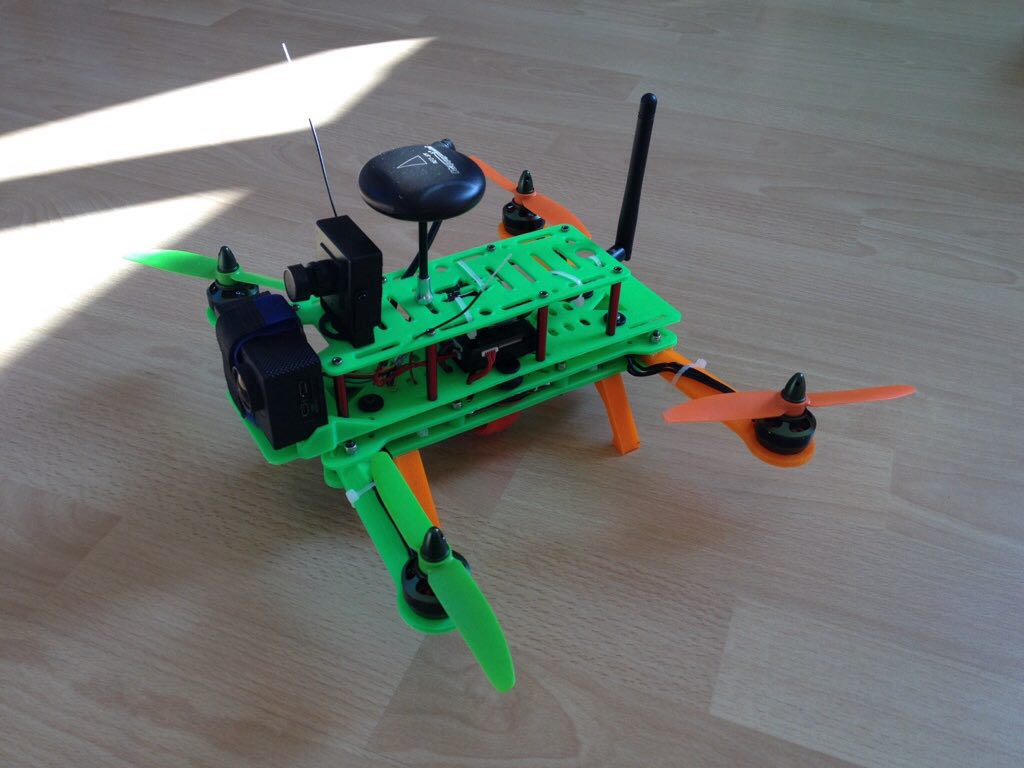

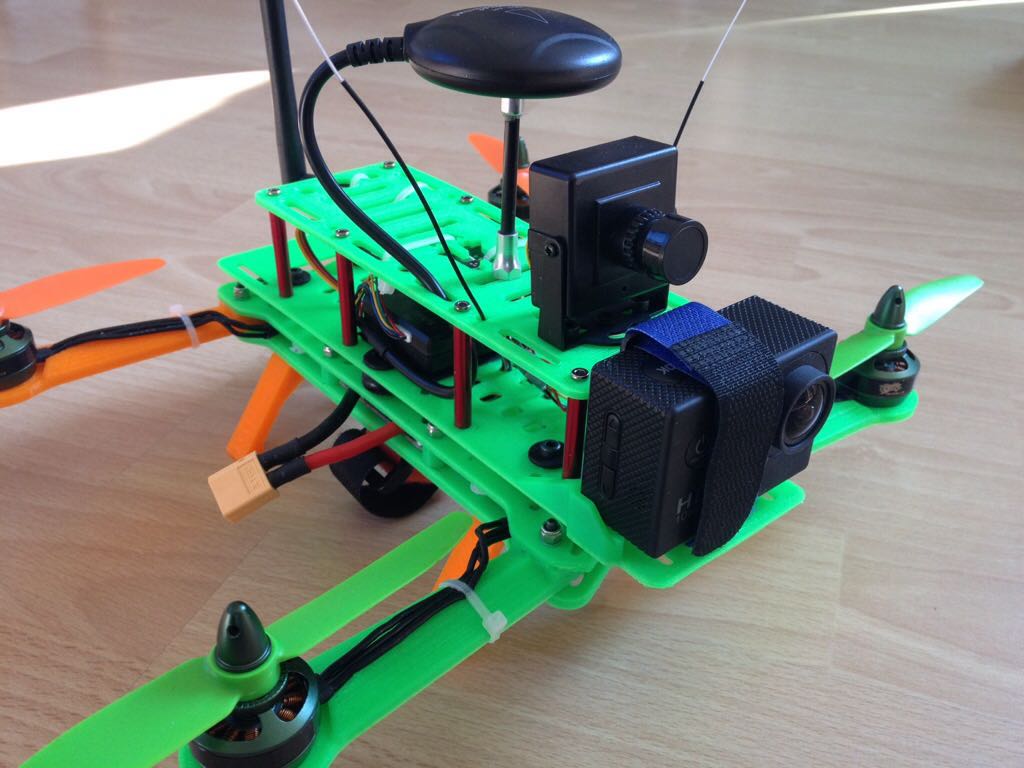

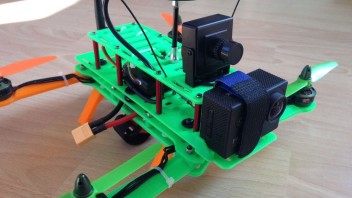

Der keine ist inzwischen komplett mit FPV Cam, 5,8Ghz Sender, MinimOSD, 433Mhz Telemetrie und neuem FrSky D4R-II ausgestattet.
Jetzt fehlen noch ein paar Akkus und eine FPV Brille.
AW: Mosmutzel's TBS Discovery

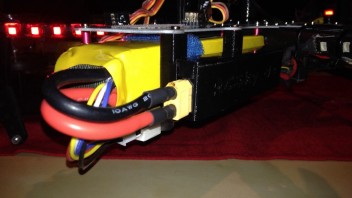

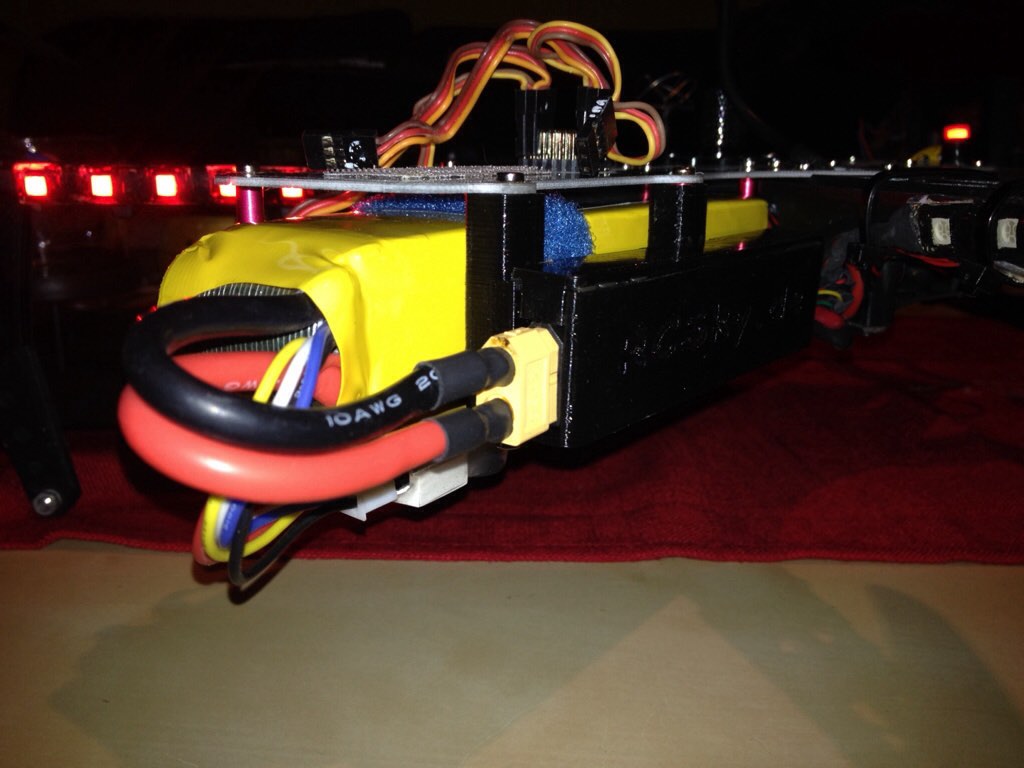

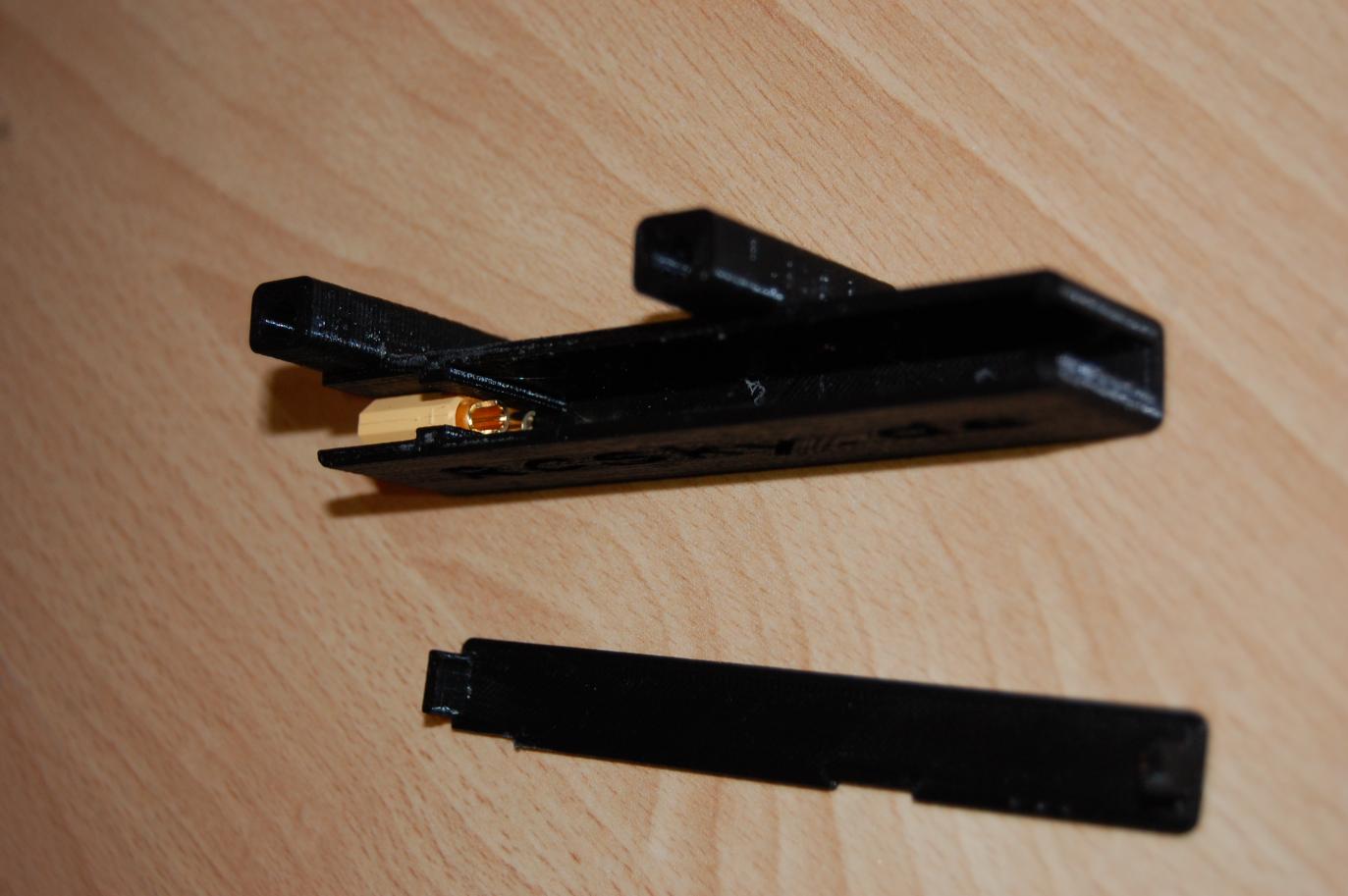

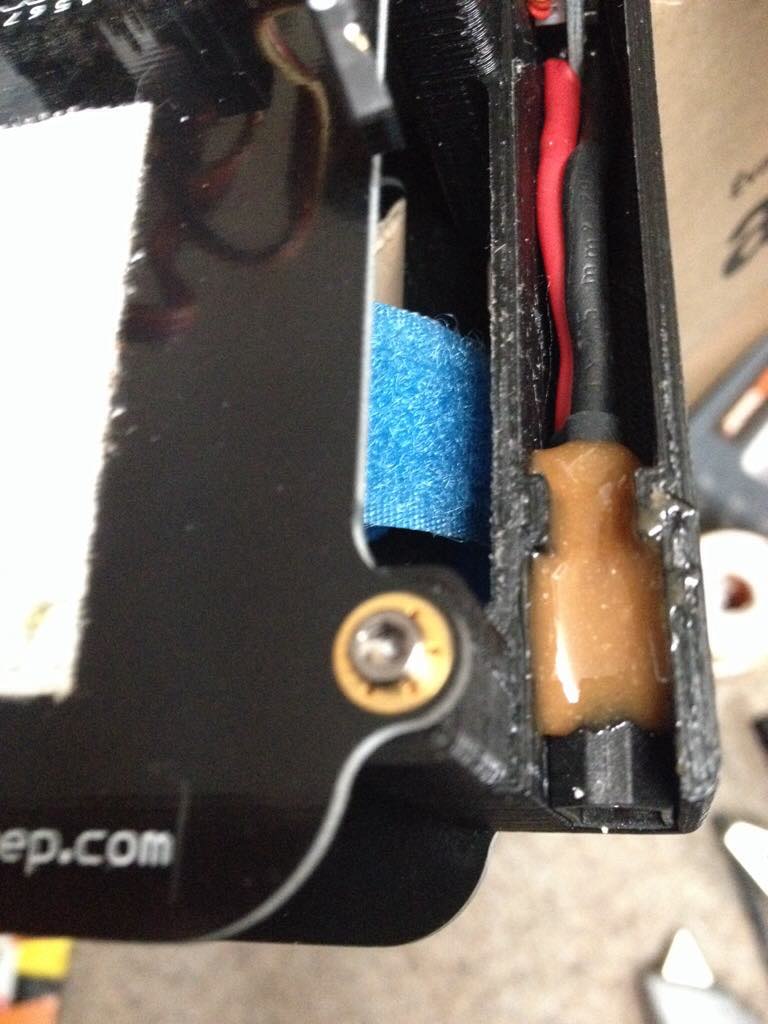

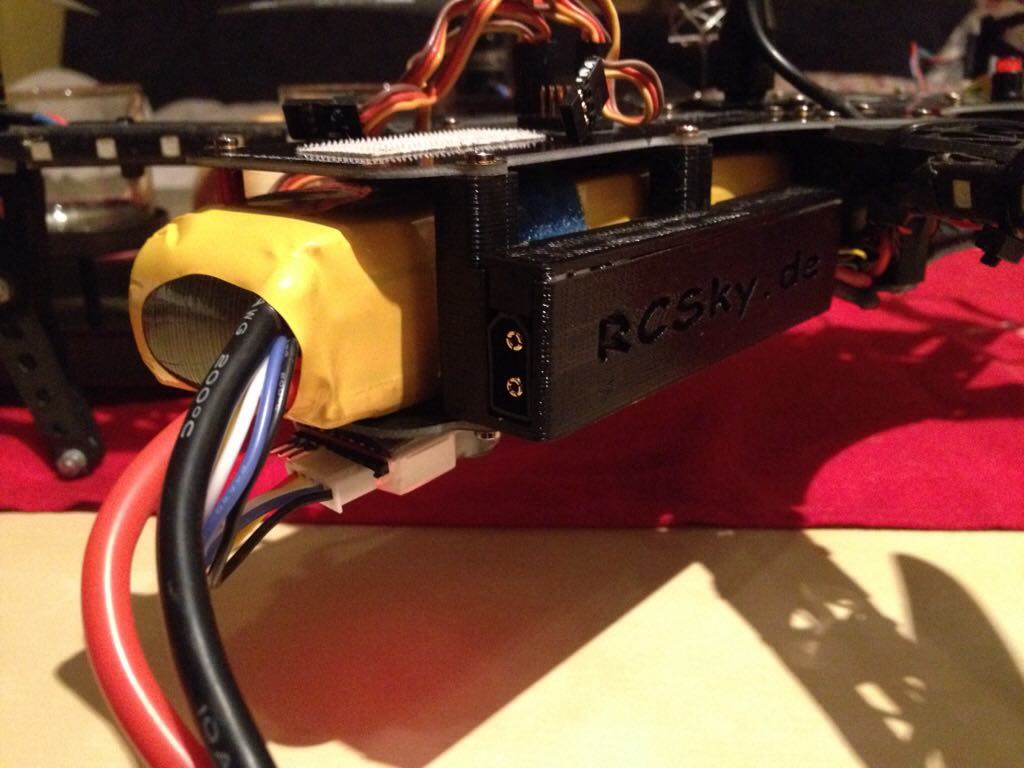

Heut wurde Zuendys Powermodulhalter am TBS montiert
Da ich kein Fan von Heißkleber bin habe ich 2k Epoxy genommen und die schwarze XT60 Buchse eingeklebt.
TBS Discovery mit 3DR APM Baubericht
Zuendy,
ich muss nochmal Danke sagen

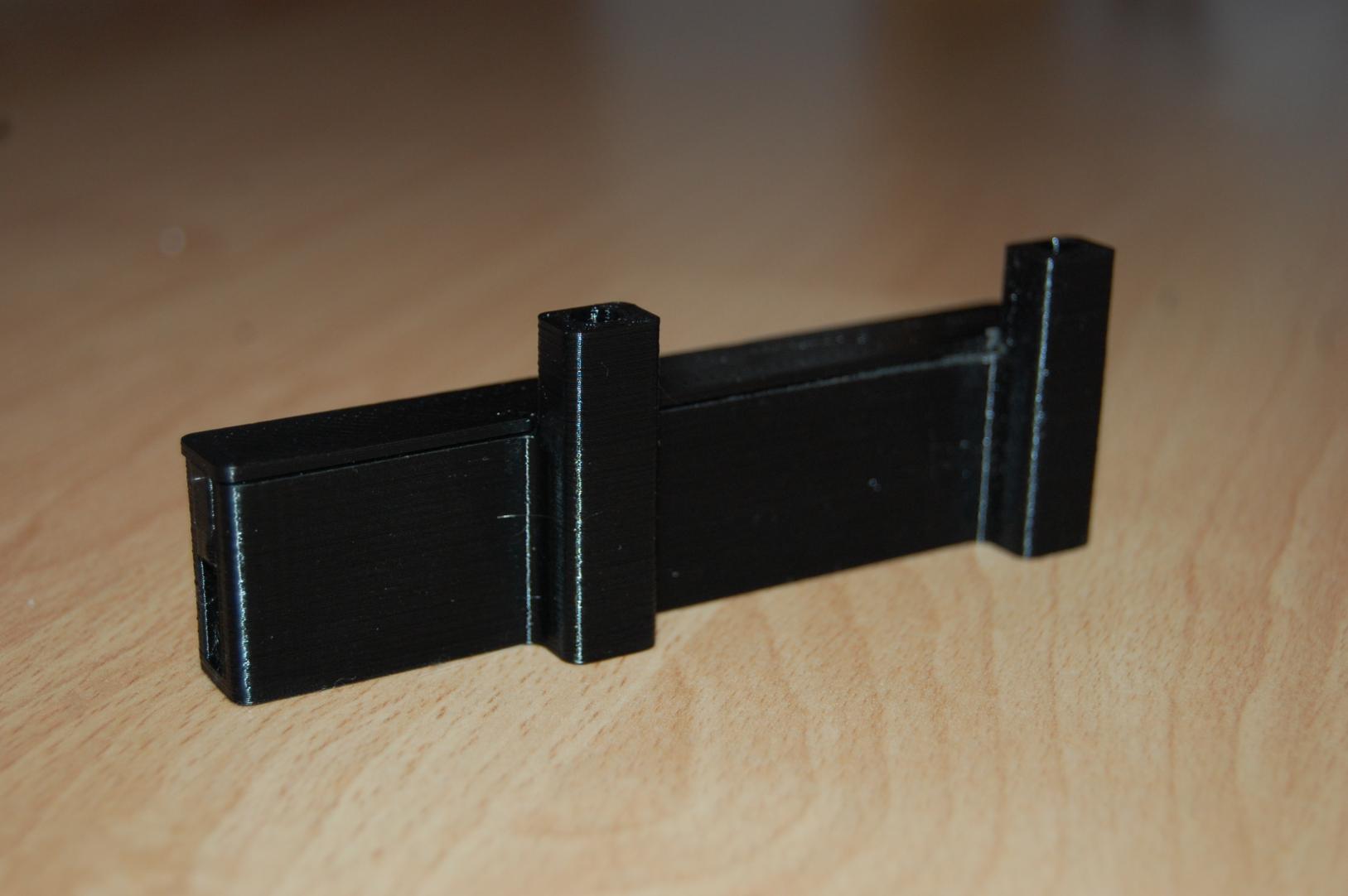

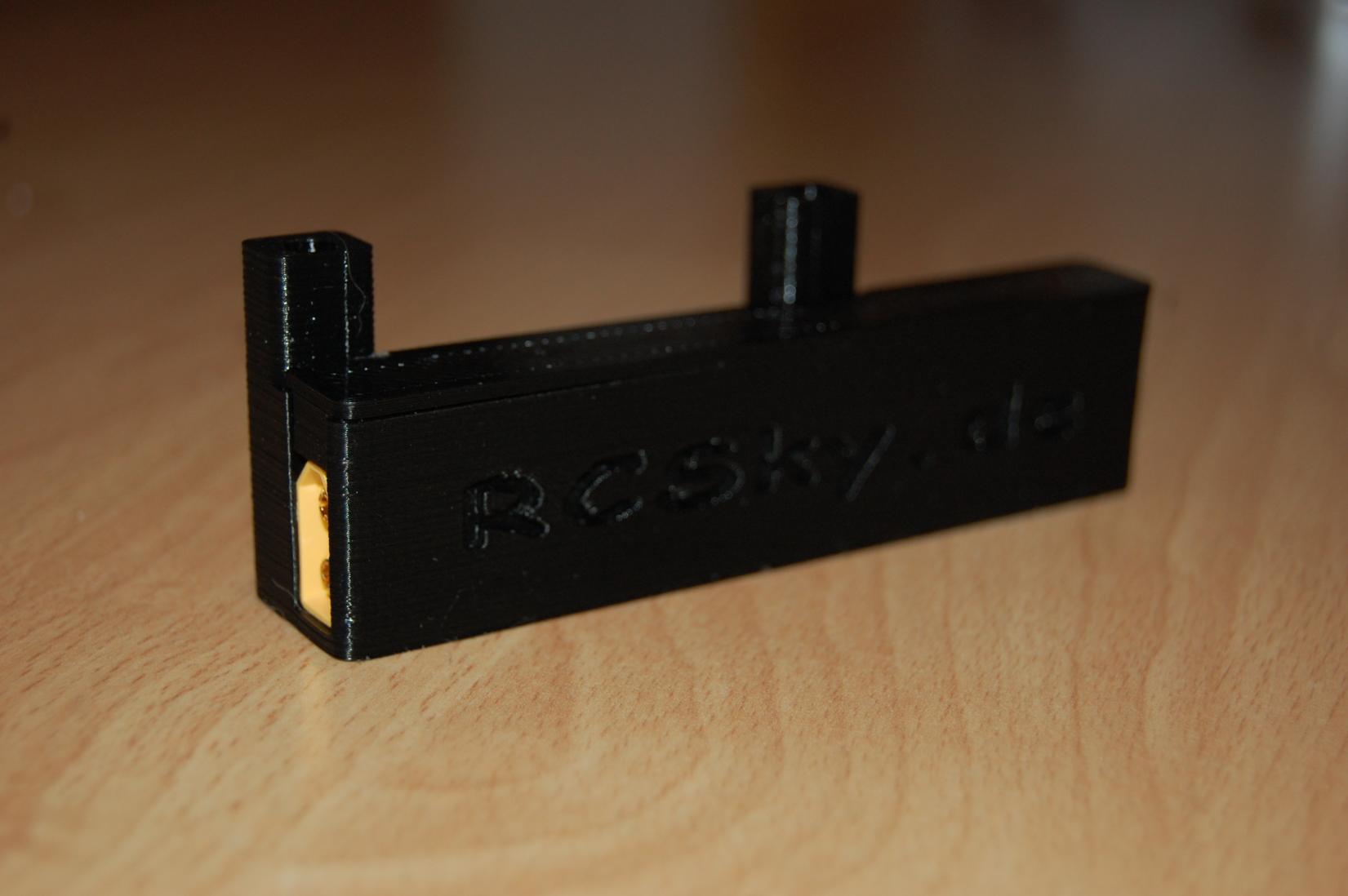

Habe heute den Halter für das APM Powermodul gedruckt und bin begeistert! Passt alles auf anhieb!
Um das ganze noch abzurunden habe ich noch eine schwarze XT60 Buchse bestellt
Hier ein paar Bilder
Gedruckt mit PLA 40% Infill und 3 Shells
AW: Hovership MHQ2 aus dem 3D Drucker

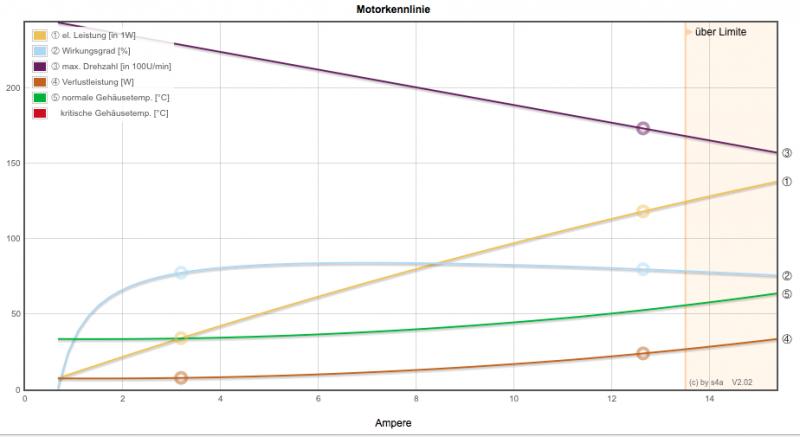

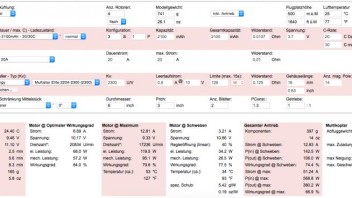

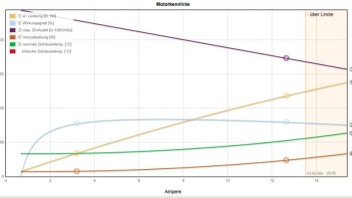

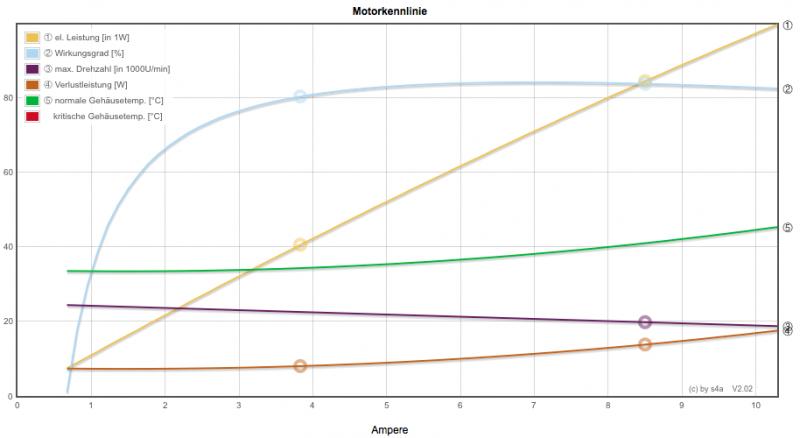

Heut den Abend mal ein bisschen mit eCalc rum gerechnet und die Propeller für den Grünen zu bestimmen.

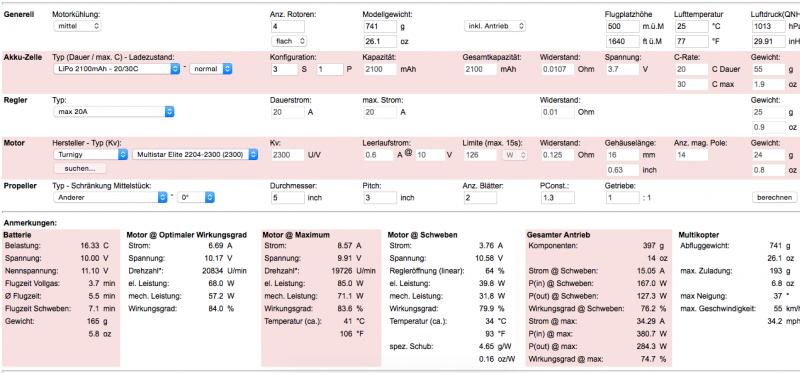

Hier mal die Berechnung mit 5x3
Und hier mit einem 6x3 Propeller
Leider gibts bei eCalc den DYS 1806 nicht.. sonst hätte ich den auch mal berechnet.
Akku habe ich auch durch geschaut und es bleibt bei einem 3S 2200mah 30C
AW: Boot mit Sonar zur Tiefenlienen - Dokumentation mit APM 2.6
platzhalter
Mir geistert seid einiger Zeit ein Projekt im Kopf rum. Weis aber noch nicht so recht wie ich das am besten umsetze.
Erst mal zum Hintergrund warum ich solch Boot gern hätte.
Ich bin begeisterter Tauchen und möchte gern von einigen Seen eine Unterwasserkarte erstellen. Auf dieser Unterwasserkarte sind die Tiefenlinien des Sees eingezeichnet. Herkömmlicher Weise wird solch Unterwasserkarte mit vielen Tauchgängen und Kompass per Tauchgang erstellt.
Die Idee.. ein RC Boot gesteuert von einem APM 2.6 mit GPS (Ardurover Firmware) APM vor Ort mit einem Laptop oder Tablet die Waypoints die das Boot abfahren soll programmieren.
Unter dem Boot ein Sonar welches die Tiefe misst. Es gibt ja die Möglichkeit ein Ultraschall - Sonar an das APM anzuschließen um z.B. beim Arducopter die Distanz zum Boden zu messen.
Das ganze wird dann per Telemetrie an Land übertragen und ich mal die Karte auf Millimeterpapier
Soweit die Idee.
Einen APM und Pixhawk Clone setze ich bereits bei drei Quadcoptern ein und denke aufgrund der Waypoint / Telemetrie Funktionalität genau die richtige Steuerung.
Ich habe ein Futterboot beim großen Auktionshaus gefunden. Dies ist mir aber auch zu Teuer.. und die Reichweite des Systems haut mich nicht vom Hocker. Ausserdem will ich auch keine Fische Füttern
Nun zu meinen offenen Punkten:
Wie realisiere ich das mit dem Sonar?
Welches Boots Modell nehme ich am besten? Schnell muss es nicht sein.. Aber Stabil im Wasser liegen
Welche Komponenten benötige ich für das Boot noch.
Zur Verfügung habe ich noch:
einen 3D Drucker
Turnigy 9xr
Emax 20A ESC
Turnigy Brushless Motor D2822/12 1100kv
APM 2.6 Clone mit GPS
Lipos: 3S 2200mah, 3S 4500mah, 4S 5000mah
AW: Hovership MHQ2 aus dem 3D Drucker
So schaut das Vibration Log aus
Gar nicht so schlecht.. bei nicht gewuchteten Propellern. Hätte aber gedacht das die Gummibalg Entkopplung noch mehr bringt.
AW: Hovership MHQ2 aus dem 3D Drucker
Auch mit nem 3s 4500mah Lipo geht er in die Luft. Allerdings etwas schwerfälliger
